Připojení komunikačního kabelu baterie pro CAN

NEBEZPEČÍ

Nebezpečí usmrcení v důsledku zásahu elektrickým proudem při přepětí a absenci přepěťové ochrany

Při absenci přepěťové ochrany může být přepětí (například v případě úderu blesku) po síťových nebo jiných datových kabelech zavedeno do budovy a dalších připojených přístrojů ve stejné síti. Kontakt se součástmi nebo kabely pod napětím zapříčiní smrtelný úraz nebo těžká poranění v důsledku zásahu elektrickým proudem.

  1. Zajistěte, aby všechny přístroje ve stejné síti a také akumulátor byly integrovány do stávající přepěťové ochrany.
  2. Při ukládání síťových nebo jiných datových kabelů ve venkovním prostoru zajistěte, aby na přechodu kabelů od střídače nebo akumulátoru z venkovního prostoru do budovy byla instalována vhodná přepěťová ochrana.

Další potřebný materiál (není součástí dodávky):

  • Komunikační kabel baterie

  • V případě potřeby: Konektory RJ45 s kovovým pouzdrem pro osazení v terénu

Postup:

  1. Produkt odpojte od napětí ( > Odpojení střídače od napětí).
    2. 15298183692
  2. Když je víko krytu zavřené: Vyšroubujte šroub na víku krytu (imbus, vel. 10) a víko sejměte.
    3. 15298184076
  3. Odšroubujte převlečnou matici kabelové průchodky.
    4. 15298184460
  4. Navlečte převlečnou matici na komunikační kabel baterie.
    5. 15298184844
  5. Vyndejte ze šroubovací kabelové průchodky kabelovou průchodku se dvěma otvory.
    6. 15298185228
  6. Pro komunikační kabel baterie vyjměte z prostupu pro kabel jednu zátku a nožem na koberce vyřízněte prostup pro komunikační kabel baterie.
    7. 15298185612
  7. Zasuňte komunikační kabel baterie do prostupu pro kabel.
    8. 15298185996
  8. Zamáčkněte dvouotvorovou kabelovou průchodku do kabelového šroubení a zaveďte komunikační kabel baterie ke zdířce BAT CAN. Komunikační kabel baterie uložte podle schématu uložení a upevněte ho k držákům.
  9. Při použití kabelů pro vlastní osazení konektory: Sestavte konektory RJ45 podle stanoveného obsazení kolíků a připojte je ke kabelu.

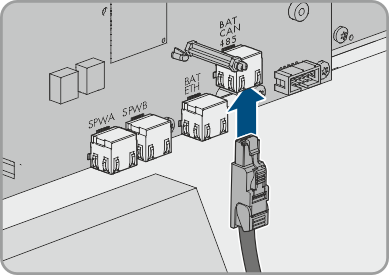

    10. 15298186380
  10. Zasuňte konektor RJ45 komunikačního kabelu baterie do zdířky BAT CAN komunikačního modulu.
  11. Utáhněte převlečnou matici šroubovací kabelové průchodky.
  12. Lehkým zatažením za komunikační kabel baterie se přesvědčte, zda je řádně upevněný.
    13. 15298186764
  13. Na každý komunikační kabel baterie osaďte 1 dodávaný ferit.
    14. 15298187148
  14. Rukou utáhněte převlečnou matici šroubovací kabelové průchodky. Tím komunikační kabely baterie upevníte.
  15. Pokud je produkt namontovaný ve venkovním prostředí, nainstalujte přepěťovou ochranu pro všechny komponenty v síti.
  16. Druhý konec komunikačního kabelu baterie připojte k baterii.
