Příprava na montáž a připojení
Odborný pracovník
NEBEZPEČÍ
Nebezpečí usmrcení v důsledku zásahu elektrickým proudem při kontaktu s kabely pod napětím
Na AC a DC kabelech je přítomno vysoké napětí. Kontakt s kabely pod napětím má za následek smrt nebo životu nebezpečná poranění způsobená elektrickým proudem.
- Nedotýkejte se obnažených dílů nebo kabelů pod napětím.
- Vypněte AC jistič vedení a zajistěte ho proti opětovnému zapnutí.
- Odpínačem zátěže pojistky baterie odpojte baterii od střídače. Za tímto účelem vypněte odpínač zátěže pojistky baterie a zajistěte ho proti opětovnému zapnutí.
- Při provádění jakýchkoli prací na produktu noste vhodné osobní ochranné pomůcky.
Montáž lze provést na stěnu nebo na montážní rám (např. primární bateriová skříň).
Další potřebný montážní materiál (není součástí dodávky)
minimálně 4 šrouby vhodné pro daný podklad
minimálně 4 podložky vhodné pro dané šrouby
minimálně 4 hmoždinky vhodné pro daný podklad a dané šrouby
Postup:
- V případě montáže na stěnu: Pomocí nástěnného držáku vyznačte polohu otvorů k vyvrtání.
- V případě montáže na stěnu: Vyvrtejte otvory a vložte do nich hmoždinky.
- V případě montáže na montážní rám: Určete vhodnou polohu na montážním rámu.
- Vyrovnejte nástěnný držák do vodorovné polohy a přišroubujte ho pomocí šroubů a podložek.
- Zavěste montážní šablonu do nástěnného držáku.

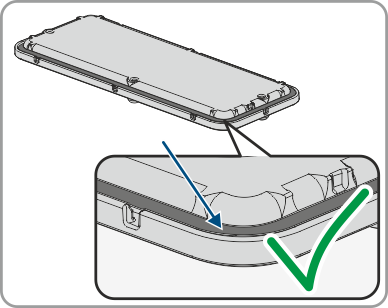

- Přesvědčte se, zda je na připojovací desce těsnění a zda není poškozené.

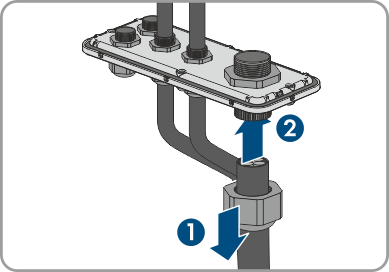

- Nasaďte na kabely převlečné matice šroubovacích kabelových průchodek.
- Upevněte šroubovací kabelové průchodky na připojovací desce.
- Odstraňte montážní šablonu.
- Namontujte produkt ( > Montáž střídače).
