Konstrukce základu pro venkovní variantu bateriové skříně
Při vytváření základu se musí zohlednit položení kabelů a hadice odvodu kondenzátu. Popř. by se měly připravit kabelové trubky, aby bylo možné nainstalovat kabely po montáži zařízení.

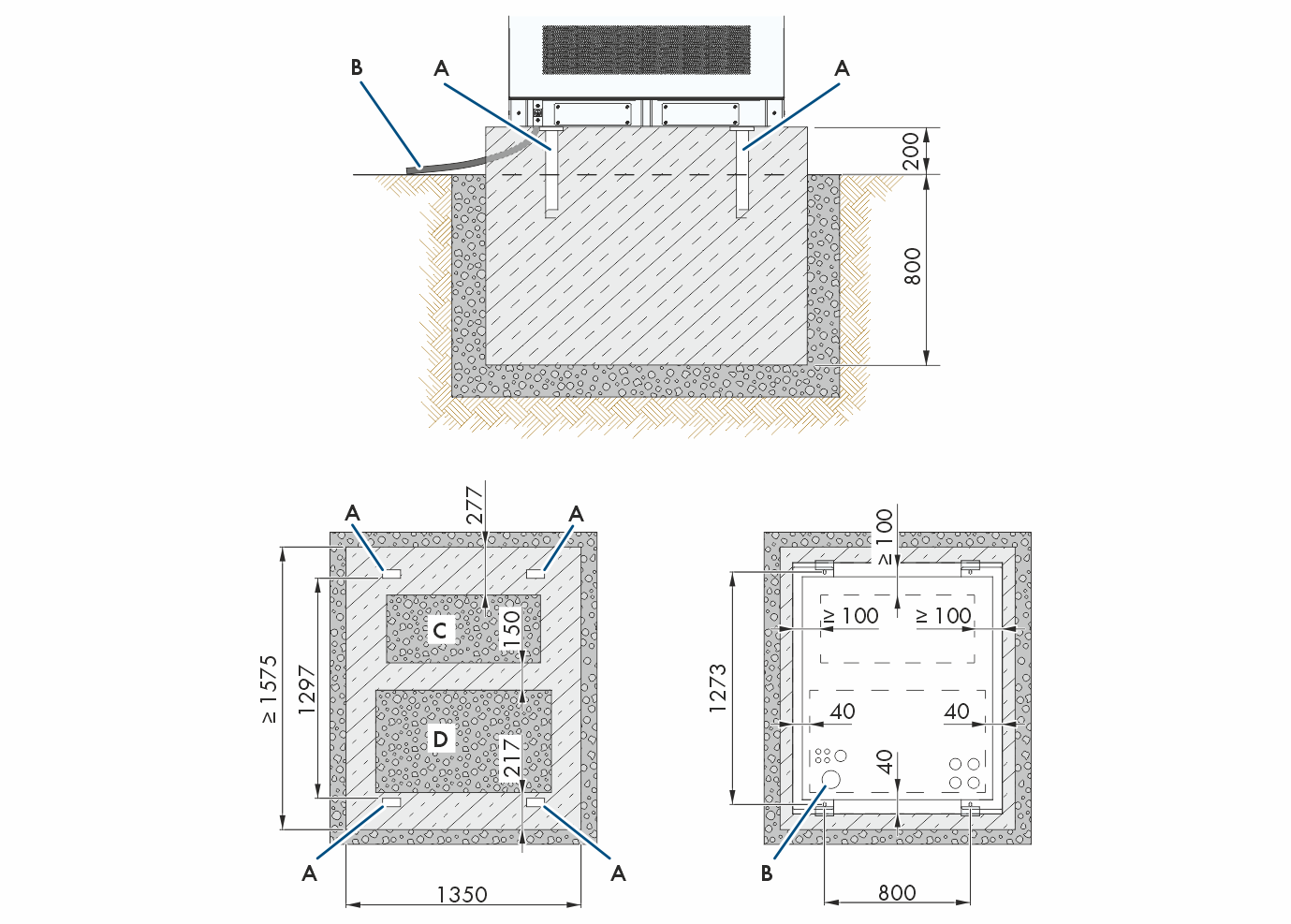

Konstrukce základu pro venkovní variantu; nahoře je řez zepředu; dole je pohled shora na základ bez bateriové skříně a včetně ní (rozměry v mm)
Položka | Označení | Rozměr |
|---|---|---|
A | Upevňovací body objímkových kotev, které jsou součástí dodávky | - |
B | Uložení hadice odvodu kondenzátu | Ø 20 mm |
C | Zadní plocha bez základu | ≤ 800 mm x 371 mm |
D | Přední plocha bez základu | ≤ 964 mm x 560 mm |
