Odpojení baterie ve venkovní variantě od napětí
Odborný pracovník
NEBEZPEČÍ
Nebezpečí usmrcení v důsledku zásahu elektrickým proudem při kontaktu s DC kabely pod napětím
DC kabely mohou být pod napětím. Kontakt s DC kabely pod napětím zapříčiní smrtelný úraz nebo těžká poranění v důsledku zásahu elektrickým proudem.
- Střídač a akumulátor smějí montovat, instalovat a do provozu uvádět pouze odborní pracovníci s odpovídající kvalifikací.
- Před prováděním prací systém odpojte od napětí a zajistěte ho proti opětovnému zapnutí.
- Nedotýkejte se obnažených dílů nebo kabelů pod napětím.
- Při provádění jakýchkoli prací na produktu noste vhodné osobní ochranné pomůcky.
VAROVÁNÍ
Nebezpečí usmrcení v důsledku zásahu elektrickým proudem při zničení měřicího přístroje přepětím
Přepětí může poškodit měřicí přístroj a zapříčinit přivedení napětí na těleso měřicího přístroje. Kontakt s tělesem měřicího přístroje pod napětím zapříčiní smrtelný úraz nebo těžká poranění v důsledku zásahu elektrickým proudem.
- Používejte jen měřicí přístroje, jejichž rozsah měření je dimenzován na maximální AC a DC napětí střídače.
- Používejte pouze takové měřicí přístroje, jejichž rozsah měření je dimenzován na maximální stejnosměrné napětí baterie.
UPOZORNĚNÍ
Nebezpečí zásahu elektrickým proudem po vyřazení z°provozu.
Na stejnosměrném meziobvodu mezi akumulátorem a střídačem může být i po vyřazení akumulátoru z provozu napětí až 60 V. Pokud se dotknete dílů ve stejnosměrném meziobvodu, které jsou pod napětím, může i pří nízkém napětí dojít k poranění.
- Nedotýkejte dílů ve stejnosměrném meziobvodu, které jsou pod napětím.
Postup:
- Vypněte baterii na displeji.

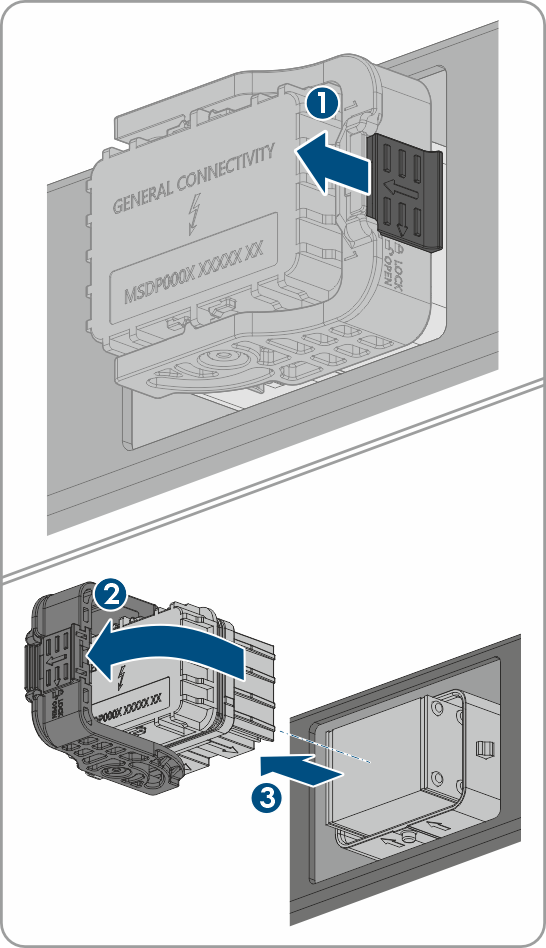

- Odpojte střídač od napětí ( > Odpojení střídače od napětí).

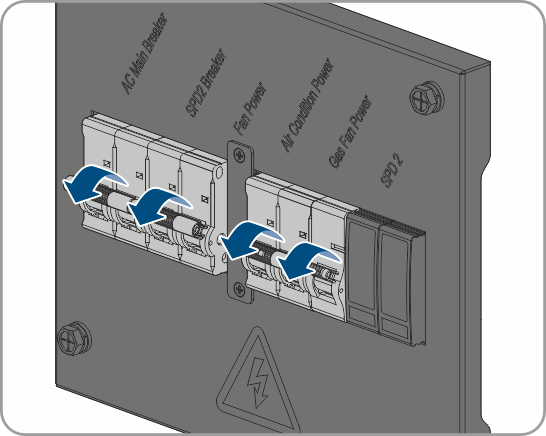

- Vypněte jističe QF-C1, QF-C2 a QF-C4 vlevo uvnitř.
- Stiskněte na 3 sekundy tlačítko Zap./Vyp. na ovládacím panelu.

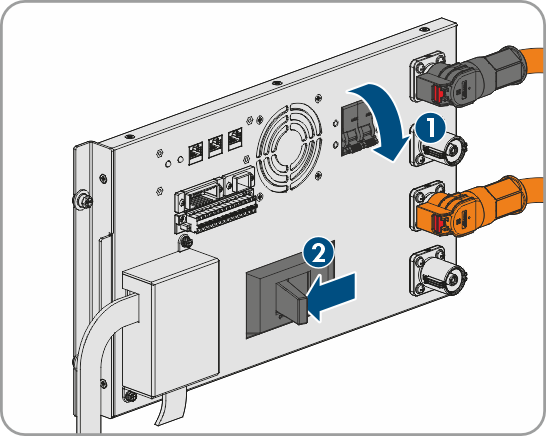

- Vypněte jističe QF, QF1 a QF2 na vysokonapěťovém boxu. Pro snazší ovládání jističe QF lze použít dodaný prodlužovací nástavec spínače.
- Vypněte DC odpínač vlevo uvnitř bateriové skříně.
- Odpojte DC kabely z přípojek P1+ a P1- vysokonapěťového boxu.
- Vhodným měřicím přístrojem ověřte na přípojkách P+ a P- nepřítomnost napětí.
