Instalační plány interiérové varianty bateriové skříně
Neumisťujte akumulátorovou skříň pod střídač
Při umístění akumulátorové skříně pod střídač může být odpadní teplo z akumulátorového střídače vyfukováno za akumulátorovou skříň. Umisťovat akumulátorovou skříň pod střídač proto není přípustné.

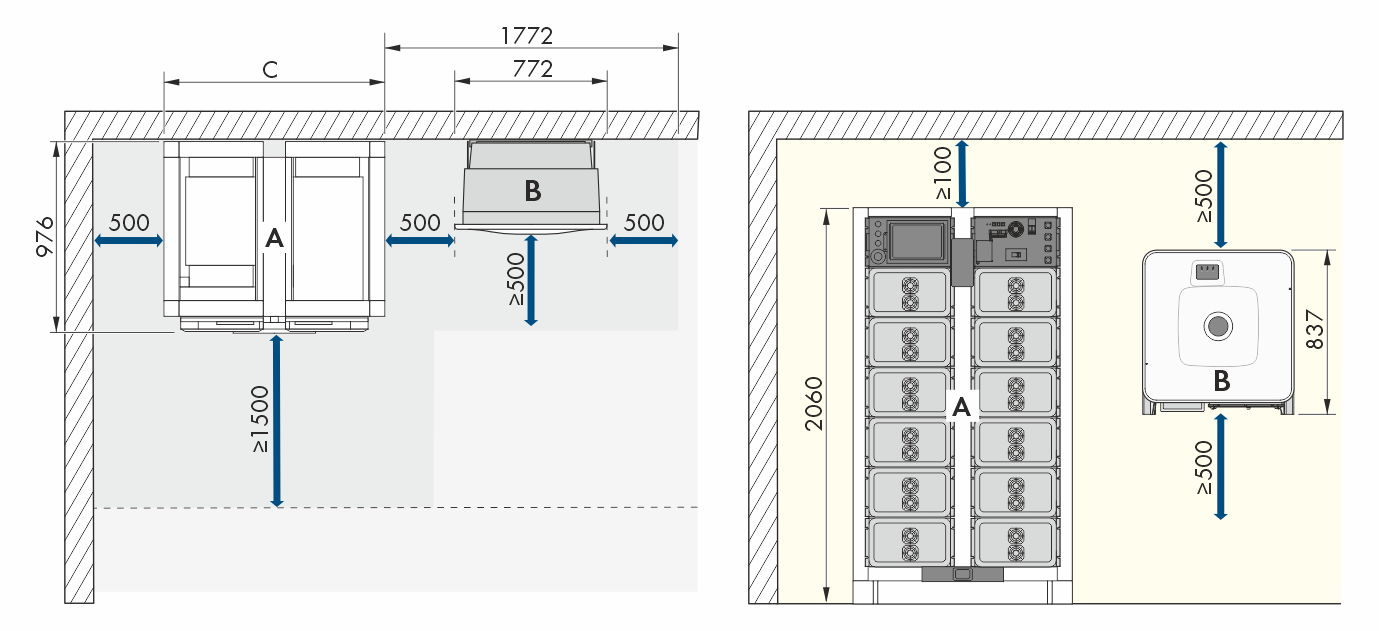

Příklad instalace systému s 1 bateriovou skříní (rozměry v mm)
Pro standardní instalaci systému se používají kabely o délce 5 m.
Položka | |
|---|---|
A | Akumulátorová skříň |
B | Akumulátorový střídač |
C | Šířka bateriové skříně
|

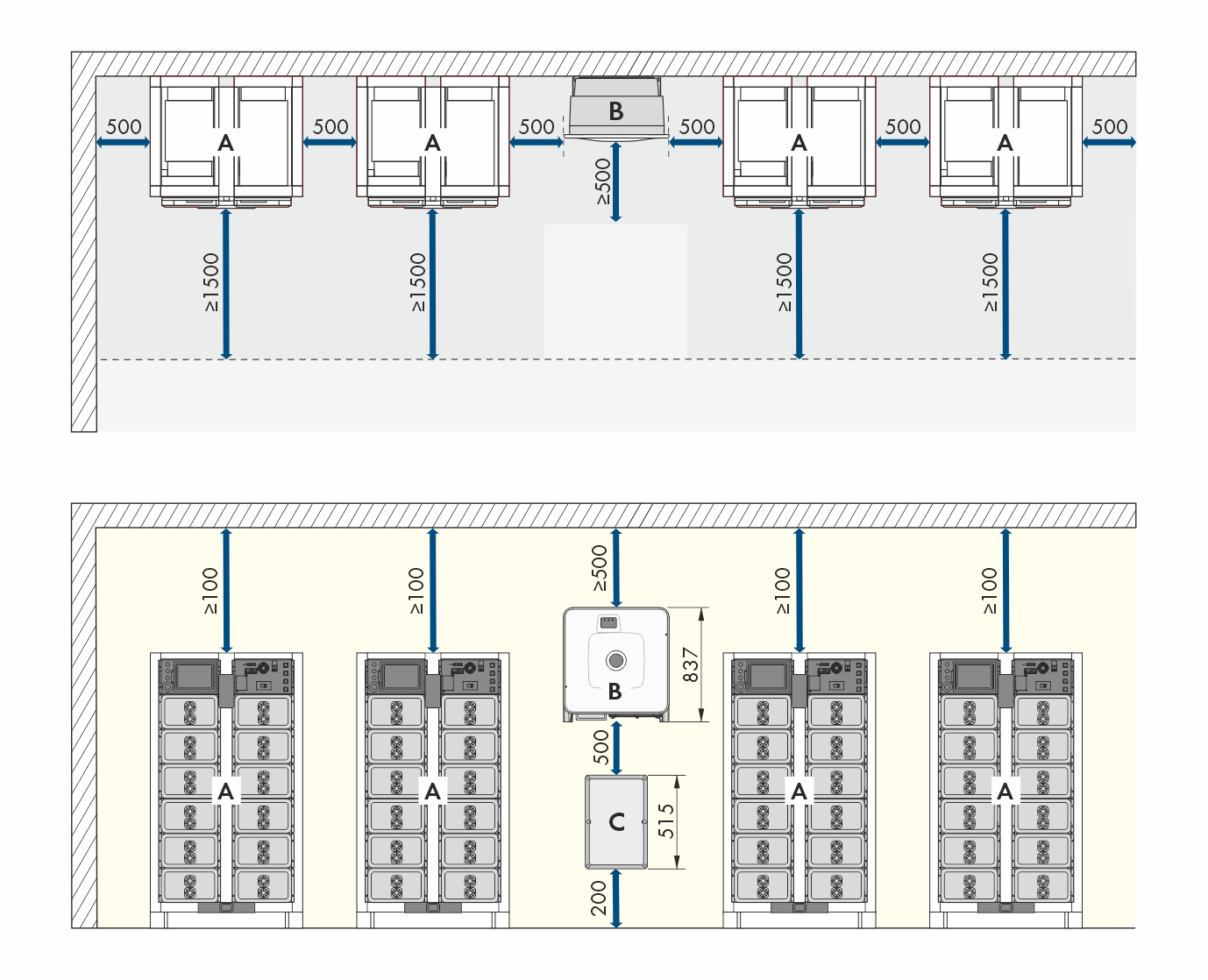

Příklad instalace systému se 4 bateriovými skříněmi (rozměry v mm)
Položka | |
|---|---|
A | Akumulátorová skříň |
B | Akumulátorový střídač |
C | DC-Combiner Box |
Při instalaci systémů s více bateriovými skříněmi se doporučuje umístit DC-Combiner Box centrálně mezi bateriové skříně, aby se mezi DC-Combiner Boxem a všemi bateriovými skříněmi daly použít co nejkratší a stejně dlouhé DC kabely. Dejte pozor na délku dodaných DC kabelů.
