Připojovací část vysokonapěťového boxu

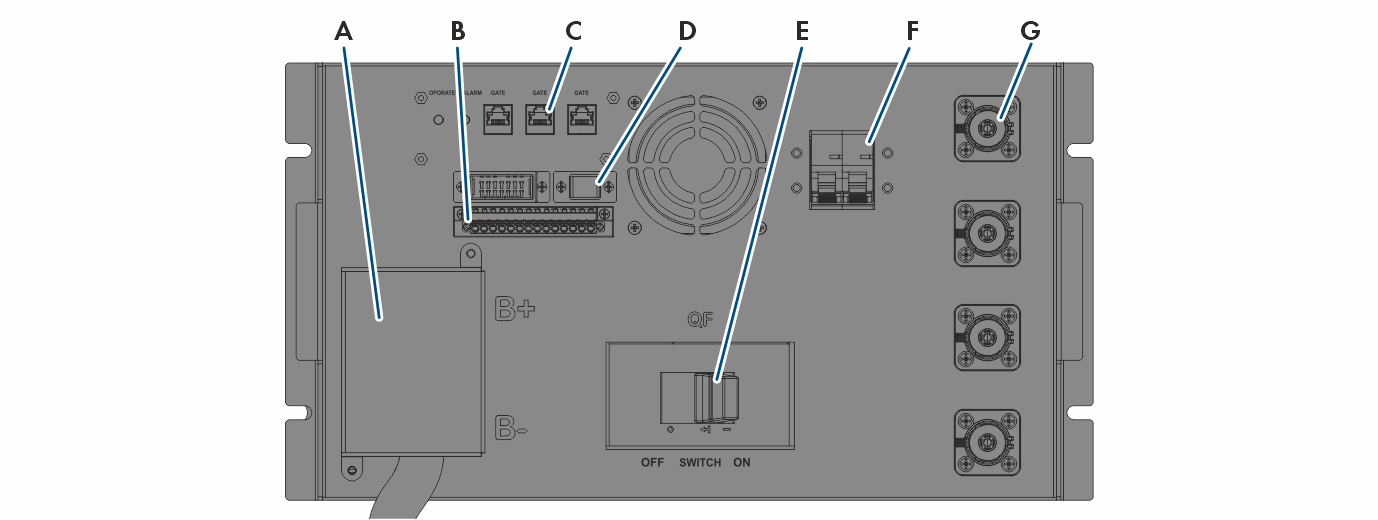

Přípojky na vysokonapěťovém boxu
Položka | Označení |
|---|---|
A | B -: DC kontakt bateriových modulů, záporný pól (černý) B +: DC kontakt bateriových modulů, kladný pól (červený) |
B | bez funkce |
C | COM0: Zde je předinstalováno propojení mezi vysokonapěťovým boxem a ovládacím panelem (LCU). V případě více bateriových skříní zde musí být přes T-adaptér z přibaleného příslušenství dodatečně připojen komunikační kabel k další bateriové skříni nebo zakončovací odpor (pouze poslední sekundární bateriová skříň). COM1: Zde je předinstalován zakončovací odpor. V případě více bateriových skříní musí být u sekundárních bateriových skříní místo něj připojena předchozí bateriová skříň. LAN: bez funkce Komunikace přes CAN se střídačem probíhá za ovládacím panelem (INV). |
D | bez funkce |
E | QF: spínač Zap./Vyp. vysokonapěťového boxu |
F | QFx: jističe |
G | Interiérová varianta:
Venkovní varianta: bez relevance pro instalaci |
