Demontáž střídače
Odborný pracovník
UPOZORNĚNÍ
Nebezpečí poranění vlivem hmotnosti střídače
Při nesprávném zvedání a v důsledku pádu střídače při přepravě nebo montáži může dojít k poranění.
- Střídač přepravujte a zvedejte opatrně. Dbejte při tom hmotnosti střídače.
- Při provádění jakýchkoli prací na produktu noste vhodné osobní ochranné pomůcky.
- Střídač přepravujte pomocí držadel nebo zvedacích zařízení. Dbejte při tom hmotnosti střídače.
- Při přepravě pomocí držadel vždy používejte všechna dodaná držadla.
- Držadla nepoužívejte k upevnění zvedacích zařízení (např. popruhů, lan, řetězů). K upevnění zvedacích zařízení je nutné do příslušných závitů na horní straně střídače zašroubovat šrouby s okem.
Chcete-li na konci životnosti střídač úplně vyřadit z provozu, demontujte ho podle popisu v následujícím textu.
Podmínky:
Jsou odpojené všechny přípojky střídače.
Je k dispozici původní obal nebo obal, který vyhovuje hmotnosti a velikosti střídače.
Je k dispozici paleta.
Je dispozici je upevňovací materiál pro připevnění obalu k paletě (např. upínací popruhy).
Jsou k dispozici držadla.
Postup:
- Přepravní držadla zašroubujte až po doraz do závitových otvorů na pravé a levé straně, tak aby lícovala s krytem. Zajistěte při tom, abyste přepravní držadla do závitových otvorů nezašroubovali našikmo a nezpříčila se. Pokud byste přepravní držadla dotáhli našikmo, mohli byste si ztížit či dokonce znemožnit pozdější vyšroubování přepravních držadel. Také může dojít k poškození závitových otvorů, do kterých by pak nebylo možné znovu zašroubovat přepravní držadla.
- Do otvoru v přepravním držadle zastrčte šroubovák a otočte jím o 90°. Tím zajistíte, aby byla přepravní držadla pevně dotažená.
- Pokud chcete produkt z montážních držáků zvednout pomocí zvedacího zařízení: Zašroubujte závěsné šrouby do závitů na horní straně produktu a upevněte k nim zvedací zařízení. Zvedací zařízení musí vyhovovat hmotnosti produktu.

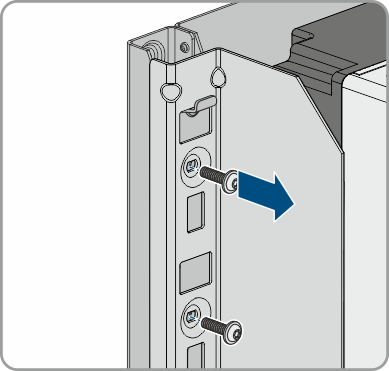

- Vyšroubujte šroub zajišťující produkt na pravém a levém montážním držáku (TX40).

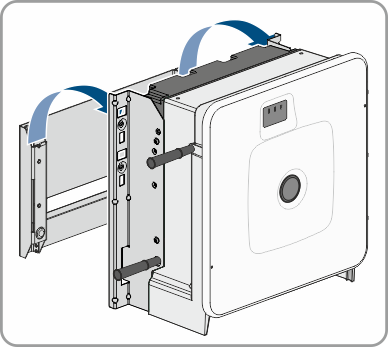

- Vyndejte produkt směrem nahoru ze závěsů montážních držáků.
- Ze závitových otvorů vyšroubujte všechna čtyři přepravní držadla. Za tímto účelem v případě potřeby do otvorů přepravního držadla zasuňte šroubovák a přepravní držadlo jím vyšroubujte.
- Pokud chcete produkt uskladnit nebo odeslat: Zabalte produkt a nástěnný držák. Použijte k tomu původní obal nebo obal, který vyhovuje hmotnosti a velikosti produktu, a obal připevněte k paletě upínacími popruhy.
- Případně zlikvidujte střídač.
