設置と接続の準備

設置担当者

危険

接触による感電死の危険

AC/DCケーブルには高電圧がかかっています。通電しているケーブルに触れると、感電により致死事故や重傷を招くおそれがあります。

  1. 絶縁処理されていない部品やケーブルには触れないでください。
  2. ACブレーカをオフにします。
  3. 外部DC負荷開閉器（負荷開閉器を含む接続箱など）を介してパワーコンディショナから太陽電池アレイの接続を解除します。再接続されないよう、DC負荷開閉器のスイッチを確実に切ります。
  4. 接続するケーブルはすべて電気が通っていないことを確認してください。
  5. 作業時には、必ず、適切な個人用保護具を着用してください。

手順：

  1. 取付金具用の位置に印をつけます。
    2. 4423257100

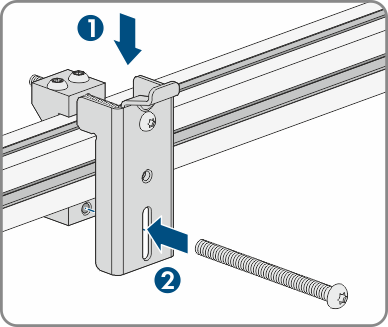

  2. 取付金具をそれぞれ設置用レールに掛けて、ボルト (M8x105) を差し込みます。
  3. 取付金具のボルトを4つすべて手でしっかりと締めます（TX40）。
  4. 取付テンプレートをかけて取付金具が正しい位置にあることを確認します。取付金具の位置が正しくない場合、取付金具を正しい位置に移動させます。
  5. 取付金具ごとにボルトを4つ全て締めます (TX40、トルク: 12 Nm ± 2 Nm)。
  6. 取付テンプレートを取付金具に掛けます。
  7. 取付テンプレートを使用してケーブルを正しい位置に調整し、必要に応じて短くします。製品奥行：400 mmを考慮してください。
    8. 5085863308
  8. 接続プレートのパッキンが破損してないか確認します。
  9. ケーブルグランドのロックナットをケーブルに通します。
    10. 4497888524

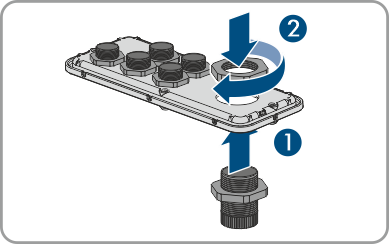

  10. ケーブルグランドを接続プレートに取り付けます。DCケーブル導入口に、DCケーブルの外径に合ったケーブルグランド（外径範囲18 mm ～ 25 mmのM32x1.5）または（外径範囲が12 mm ～ 20 mmのM32x1.5 ケーブルグランド）を取り付けて下さい。1入力のみ使用する場合、使用しない導入口を外径範囲12mm～20mmのケーブルグランドと2つのシーリングプラグを使い塞いで下さい。2入力接続には、4つの導入口すべてに外径範囲が12 mm ～ 20 mmのM32x1.5 ケーブルグランドを差し込みます。
    11. 4497888908

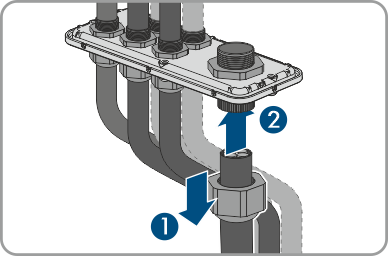

  11. ケーブルグランドからケーブルを接続プレートに通して、取付テンプレートを使用して接続プレートの位置を調整します。
  12. 取付テンプレートを取り外します。
  13. 製品を取り付けます。

    も合わせて参照:

    重心の位置
    製品を取り付けます。
