ACケーブルの接続
設置担当者
必要条件:
適切な高圧変圧器を使用します。SHP 100-21の場合、設置する国・地域の基準および接続条件によっては、特別高圧変圧器が必要でないこともあります。
必要部材（製品には同梱されていません）：
保護用グリース (アルミニウム線にのみ)。
手順：
- ACブレーカのスイッチがオフになっていて、再接続できないことを確認します。
- 必要に応じてケーブルを短くします。
- ケーブルの先端をほどきます。
- 絶縁線の絶縁被膜をそれぞれ 30 mm 剥がします。
- 圧着工具で圧着端子を圧着します。

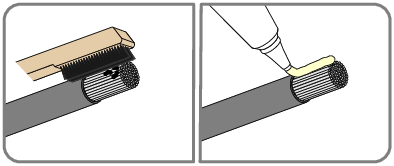

- アルミ線については、酸化被膜を剥ぎ取り、電線に保護用グリースを塗布します。

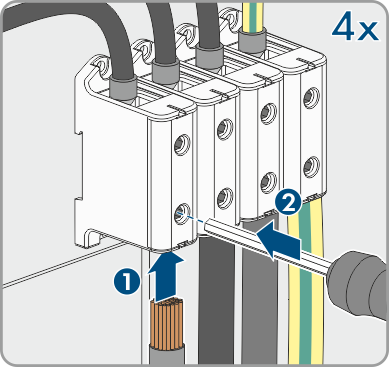

- ラベルに従い、PE、L1、L2、L3を端子に接続します。各電線を対応する端子までできるだけ伸ばし、端子に差し込んでネジを締めます（AF8、50 mm² ～ 95 mm²の電線断面積には20 Nmのトルクで、100 mm² ～ 150 mm²の電線断面積には30 Nmのトルクで）。
- 電線が正しく端子に割り当てられていることを確認します。
- すべての電線がしっかり接続されていることを確認します。
- ケーブルグランドのロックナットをしっかりと締めます。
