製品の取り外し
設置担当者
製品寿命が到来し、製品を完全に撤去する場合、次の説明に従って製品を解体します。
注意
製品の重量による危険
製品の運送時や取付け時に、誤った方法で持ち上げたり落としたりすると、怪我をするおそれがあります。
- 運送の際には、製品を慎重に持ち上げてください。製品の重量を考慮してください。
- 作業時には、必ず、適切な個人用保護具を着用してください。
- 製品の運送には取っ手または吊り上げ具を使用してください。製品の重量を考慮してください。
- 取っ手を利用して運送する場合には必ずすべての取っ手を使用してください。
- 吊り具の取付け箇所として取っ手を使用しないでください（ストラップ、ロープ、チェーンなど） 吊り具のシステムに取り付ける場合は製品の上部にある溝にアイボルトを差し込んでください。
必要条件:
製品のすべての接続を解除していること。
納品時に使われていた梱包材、または製品の重量と寸法に適した梱包材があること。
パレットがあること。
パレット包装の固定用としてPPバンド等があること。
運搬用の取っ手が装着されていること。
手順：
- 運搬用取っ手を、製品左右のネジ穴に取り付け、できるだけ深くネジ込みます。運搬用の取っ手が真っすぐになるよう、ねじ穴に正しくしっかりネジ込まれていることを確認します。運搬用取っ手がまっすぐネジ込まれないと、後でネジを外すのが困難になったり、できなくなったりするおそれがあります。ネジ穴は損傷するおそれがあり、これにより運搬用取っ手を再度取り付けられなくなることがあります。
- ドライバーを運搬用取っ手の穴に差し込み、ドライバーを90度回転させます。これにより、運搬用取っ手がしっかり留められているか確認します。
- 設置場所で吊り具を使用して製品を移動させる場合は、本体の上部にあるネジ穴にアイボルトを差し込み、吊り具を取り付けます。吊り具が製品の重量に必ず耐えられなければなりません。

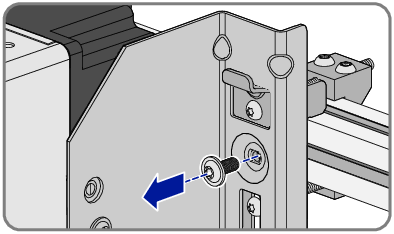

- 製品を左右の取付金具に固定しているボルト (TX40) を緩めます。

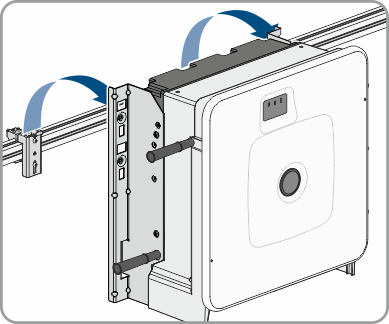

- 製品を上に移動させて、取付金具の端子から取り外します。
- ネジ穴から運搬用取っ手4つをすべて取り外します。必要であれば、ドライバーを運搬用取っ手の穴に差し込み、ドライバーを使って運搬用取っ手を取り外します。
- 製品を保管または搬送する場合、製品と壁面取付金具を梱包します。この作業を行う際には、納品時に使われていた梱包材、または製品の重量と寸法に適した梱包材を使用して、必要に応じて引張ベルトで梱包材をパレットに固定してください。
