Contenu de la livraison
Vérifiez si la livraison est complète et ne présente pas de dommages apparents. En cas de livraison incomplète ou de dommages, contactez votre revendeur.
Sunny Boy

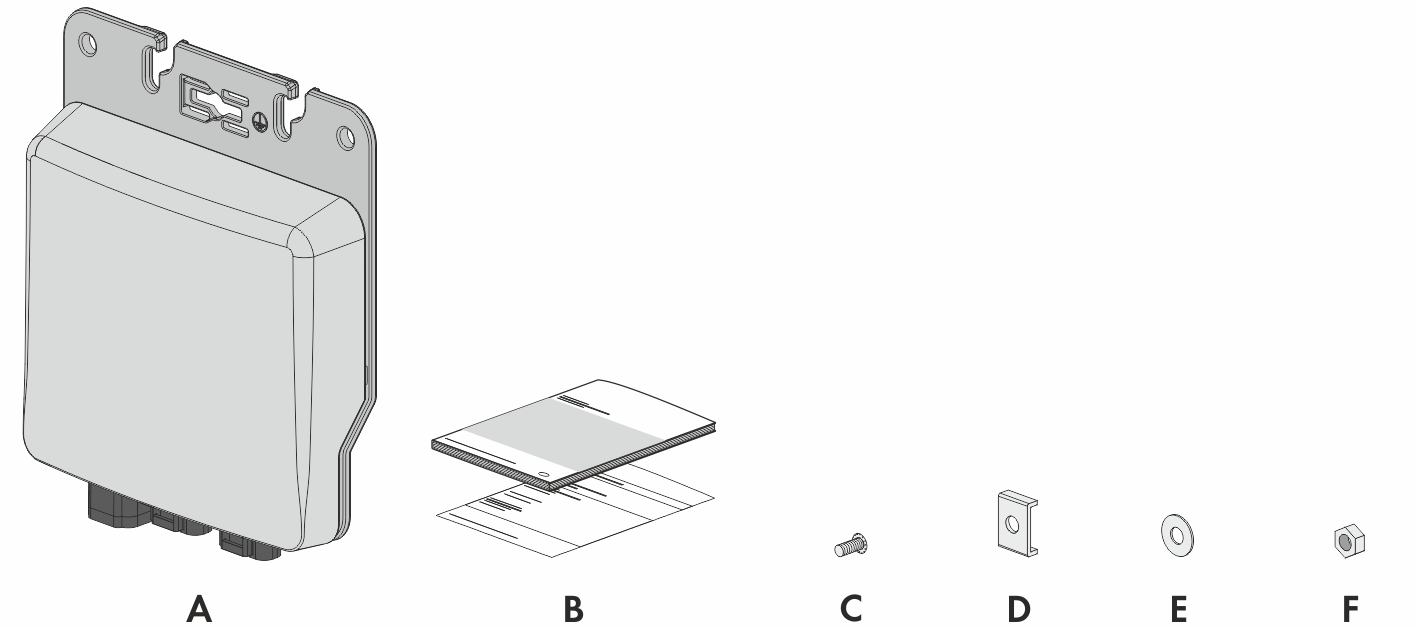

Éléments du contenu de livraison de l’onduleur
|
Position |
Quantité |
Désignation |
|---|---|---|
|
A |
1 |
Onduleur |
|
B |
1 |
Supplément pour l’onduleur, Production Test Report |
|
C |
1 |
Boulon de mise à la terre |
|
D |
1 |
Serre-câble pour mise à la terre de l’équipement |
|
E |
1 |
Rondelle pour mise à la terre de l’équipement |
|
F |
2 |
Écrou à six pans pour mise à la terre de l’équipement |
Sunny Multigate-US

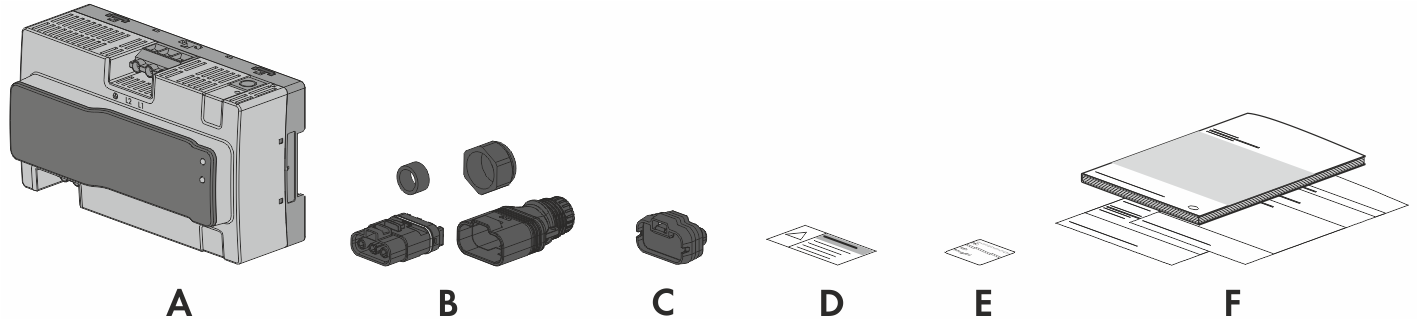

Éléments du contenu de livraison du Sunny Multigate
|
Position |
Quantité |
Désignation |
|---|---|---|
|
A |
1 |
Sunny Multigate |
|
B |
1 |
Fiche AC confectionnable sur le terrain : corps isolant, boîtier, joint, raccord à vis |
|
C |
1 |
Bouchon de protection pour l’embase AC non utilisée du dernier onduleur* |
|
D |
1 |
Autocollant d’avertissement à coller sur le boîtier industriel |
|
E |
1 |
Autocollant avec code d’enregistrement (RID) et code d’identification (PIC) pour l’enregistrement dans le Sunny Portal** |
|
F |
1 |
Instructions d’installation du Sunny Boy et du Sunny Multigate, vue d’ensemble de montage |
* Dernier onduleur : dans ce document, le « dernier onduleur » est celui qui se trouve en bout de l’installation photovoltaïque et qui n’est pas directement relié au Sunny Multigate, mais seulement à un autre onduleur. Sur le dernier onduleur reste une embase AC inutilisée qui doit être obturée par un bouchon de protection.
** Conservez cet autocollant avec les données d’accès pour vous enregistrer sur le Sunny Portal. Ces données figurent également sur la plaque signalétique du Sunny Multigate.
Câble AC et fiche DC

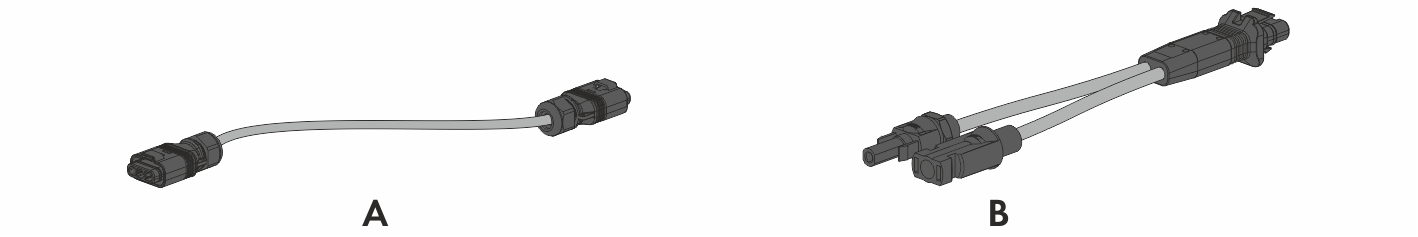

Éléments du contenu de livraison du câble AC et de la fiche DC
|
Position |
Quantité |
Désignation |
|---|---|---|
|
A |
1 |
Câble AC avec deux connecteurs pour relier deux onduleurs ou pour relier le premier onduleur à la fiche AC confectionnable sur le terrain* |
|
B |
1 |
Fiche DC avec deux connecteurs DC** |
* Premier onduleur : dans ce document, le « premier onduleur » est celui qui se trouve au début de l’installation photovoltaïque et qui est directement relié au Sunny Multigate par un câble AC. Dans le premier onduleur, les deux embases AC sont dotées d’un câble AC.
** Les connecteurs DC représentés peuvent être différents de votre commande.
