Raccordement d’une mise à la terre supplémentaire
Si un conducteur de mise à la terre de l’équipement est exigé, la mise à la terre doit s’effectuer via le boîtier de l’onduleur. Chaque onduleur comprend un kit de mise à la terre. Vous pouvez mettre chaque onduleur à la terre séparément ou relier plusieurs onduleurs à l’aide d’un conducteur de protection. Le conducteur de protection du réseau électrique public doit être raccordé au raccord du conducteur de protection du Sunny Multigate.
AVERTISSEMENT
Danger de mort par choc électrique en cas d’installation sans conducteur de mise à la terre de l’équipement
En cas d’installations sans conducteur de mise à la terre de l’équipement, la mise à la terre ne s’effectue que via les câbles AC. Si les panneaux photovoltaïques sont raccordés à l’onduleur et s’il n’y a pas de liaison continue au conducteur de protection via le Sunny Multigate-US, il y a un risque de choc électrique à l’onduleur.
- Respectez l’ordre de l’installation ( > Raccordement électrique).
- Avant la déconnexion de l’onduleur (côté AC) : Déconnectez tous les onduleurs suivants de l’installation photovoltaïque (côté DC).
Remarque relative aux figures de ce chapitre
Les figures représentées illustrent le montage d’un onduleur sur le toit par le couvercle. La procédure de mise à la terre d’un onduleur monté par la face arrière sur le toit ou au mur est identique et n’est donc pas illustrée dans ce chapitre.
Vue d’ensemble

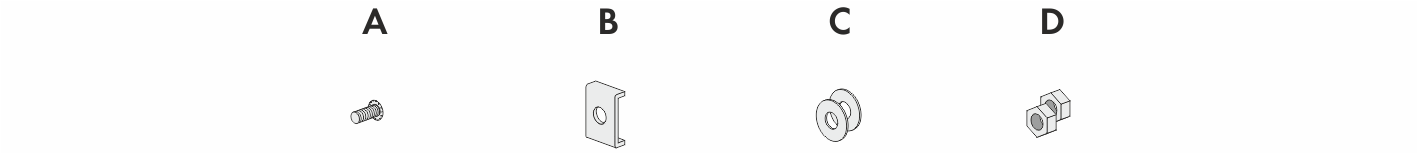

Éléments fournis pour la mise à la terre de l’équipement
|
Position |
Désignation |
|---|---|
|
A |
Boulon de mise à la terre |
|
B |
Serre-câble |
|
C |
Rondelles |
|
D |
Écrous à six pans |
Mettez le boîtier de l’onduleur à la terre en procédant comme suit.
Exigences en matière de câbles :
- Utilisez exclusivement des câbles en cuivre.
- N’utilisez que des câbles en fil métallique plein.
- Section du conducteur de mise à la terre de l’équipement : 4 mm² à 16 mm² (AWG 12 à AWG 6)
PRUDENCE
Panneau photovoltaïque endommagé par un manque de distance entre l’onduleur et la face inférieure du panneau photovoltaïque
En cas de montage sur le toit, la distance de l’onduleur à la face inférieure du panneau photovoltaïque doit être d’au moins 30 mm (1,2 in). Vous éviterez ainsi que le boulon de mise à la terre endommage le panneau photovoltaïque.
Procédure :

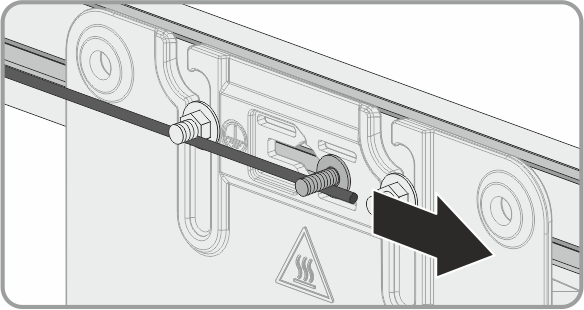

- Insérez le boulon de mise à la terre avec la tête contre le terrain (par exemple profilé) dans le trou et poussez vers la droite jusqu’à la butée.

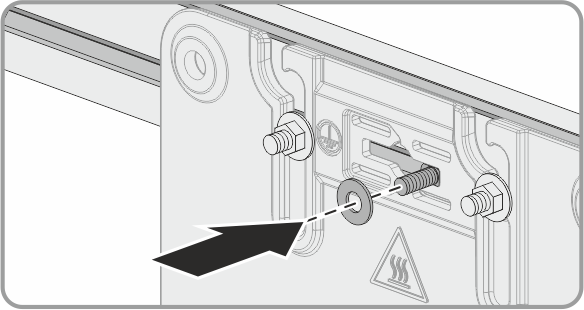

- Placez une rondelle sur le boulon de mise à la terre.
- Placez le conducteur de mise à la terre de l’équipement à l’horizontale en dessous ou au-dessus du boulon de mise à la terre.
- Placez le serre-câble sur le boulon de mise à la terre et au-dessus du conducteur de mise à la terre de l’équipement. En fonction de la section de conducteur, le serre-câble ne doit pas être obligatoirement inséré dans les fentes horizontales.

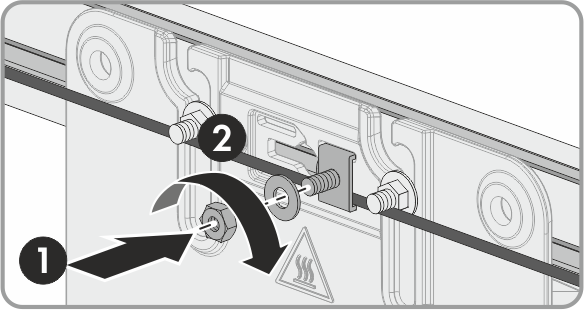

- Placez la deuxième rondelle et un écrou à six pans sur le boulon de mise à la terre et serrez-le (couple de serrage : 3,5 Nm (31 in-lb)).

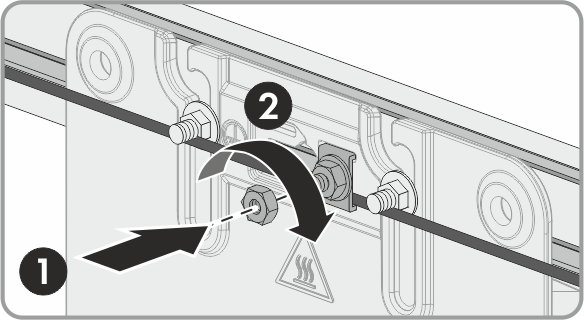

- Placez le deuxième écrou à six pans sur le boulon de mise à la terre et serrez-le (couple de serrage : 3,5 Nm (31 in-lb)).

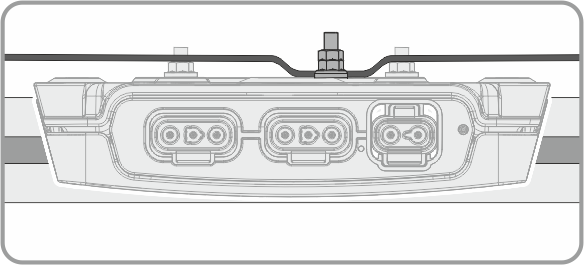

- Pliez le conducteur de mise à la terre de l’équipement de telle façon qu’il ne touche pas le boîtier de l’onduleur.
- Raccordez le conducteur de mise à la terre de l’équipement à la liaison équipotentielle du tableau de répartition AC.
PRUDENCE
Empêchement de la corrosion par contact par pliage du conducteur de mise à la terre de l’équipement
Le conducteur de mise à la terre de l’équipement ne doit pas être en contact avec le boîtier de l’onduleur. Cela peut sinon entraîner de la corrosion au niveau de la zone de contact. Le contact avec les vis de fixation et les écrous est autorisé.
