Montage mural du Sunny Multigate
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de livraison) :
- Quatre vis adaptées à la taille des languettes et au matériel de la plaque support montée dans le boîtier industriel La hauteur de tête des vis doit s’élever à 6 mm (0,2 in) au maximum.
Procédure :
- Pour éviter le contact des vis et des conducteurs, utilisez uniquement des vis présentant une hauteur de tête de 6 mm pour le montage sur les languettes.

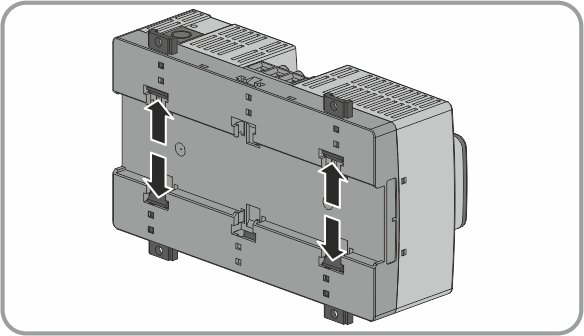

- Faites sortir les quatre languettes de la face arrière du Sunny Multigate de l’intérieur vers l’extérieur.
- Les languettes s’enclenchent de façon audible.
- Marquez les trous de perçage à l’aide des languettes.
- Percez les trous.

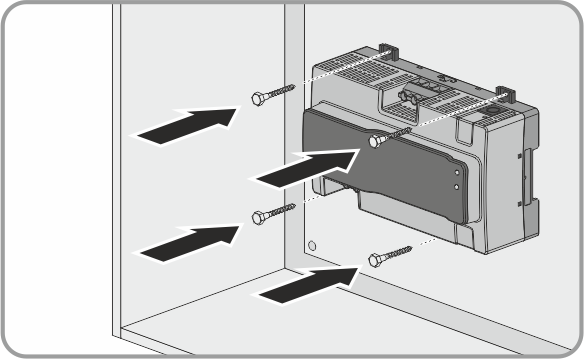

- Insérez à travers les languettes les vis dont la hauteur de tête ne doit pas dépasser 6 mm et fixez-les. Veillez à ce que les languettes ne soient pas endommagées.
- Assurez-vous que le Sunny Multigate est bien en place.
AVERTISSEMENT
Danger de mort par choc électrique
Le contact des vis et des conducteurs avec la plaque à bornes peut entraîner un choc électrique.
