Conditions préalables au montage de l’onduleur
Exigences relatives au lieu de montage :
AVERTISSEMENT
Danger de mort par incendie ou explosion
En dépit d’un assemblage réalisé avec le plus grand soin, tout appareil électrique peut présenter un risque d’incendie.
- N’installez pas l’onduleur à proximité de matériaux ou de gaz facilement inflammables.
- N’installez pas l’onduleur dans des zones présentant un risque d’explosion.
AVERTISSEMENT
Risque de brûlure au contact de surfaces brûlantes
La surface de l’onduleur peut chauffer fortement. Le contact avec la surface peut provoquer des brûlures.
- Montez l’onduleur de façon à exclure tout contact involontaire.
- Ne touchez pas les surfaces chaudes.
- Attendez dix minutes que la surface ait suffisamment refroidi avant d’intervenir sur l’onduleur.
- Respectez les consignes de sécurité sur l’onduleur.
- Pour assurer un fonctionnement optimal, la température ambiante doit être comprise entre -40 °C (-40 °F) et 65 °C (-149 °F).
- Le lieu de montage ne devrait être soumis à aucun rayonnement solaire direct. En effet, le rayonnement solaire direct risque de surchauffer l’onduleur. L’onduleur réduit alors sa puissance.
- Les conditions climatiques doivent être respectées ( > Caractéristiques techniques).
- Le lieu de montage doit être inaccessible aux enfants.
- Le lieu de montage doit être adapté au poids et aux dimensions de l’onduleur ( > Caractéristiques techniques).
- L’onduleur doit être installé sur le toit au niveau de la construction cadre sous les modules photovoltaïques ou sur un terrain stable (par exemple béton, maçonnerie). Dans les espaces habitables, veillez à ce que le terrain ne soit pas constitué de placoplâtre ou d’un matériau similaire. Lorsqu’il est en service, l’onduleur émet des bruits qui peuvent être perçus comme dérangeants.
- En cas de montage sur la construction cadre, le lieu de montage doit se situer de préférence au milieu du panneau photovoltaïque. Cela permet de garantir une longue durée de vie de l’onduleur.

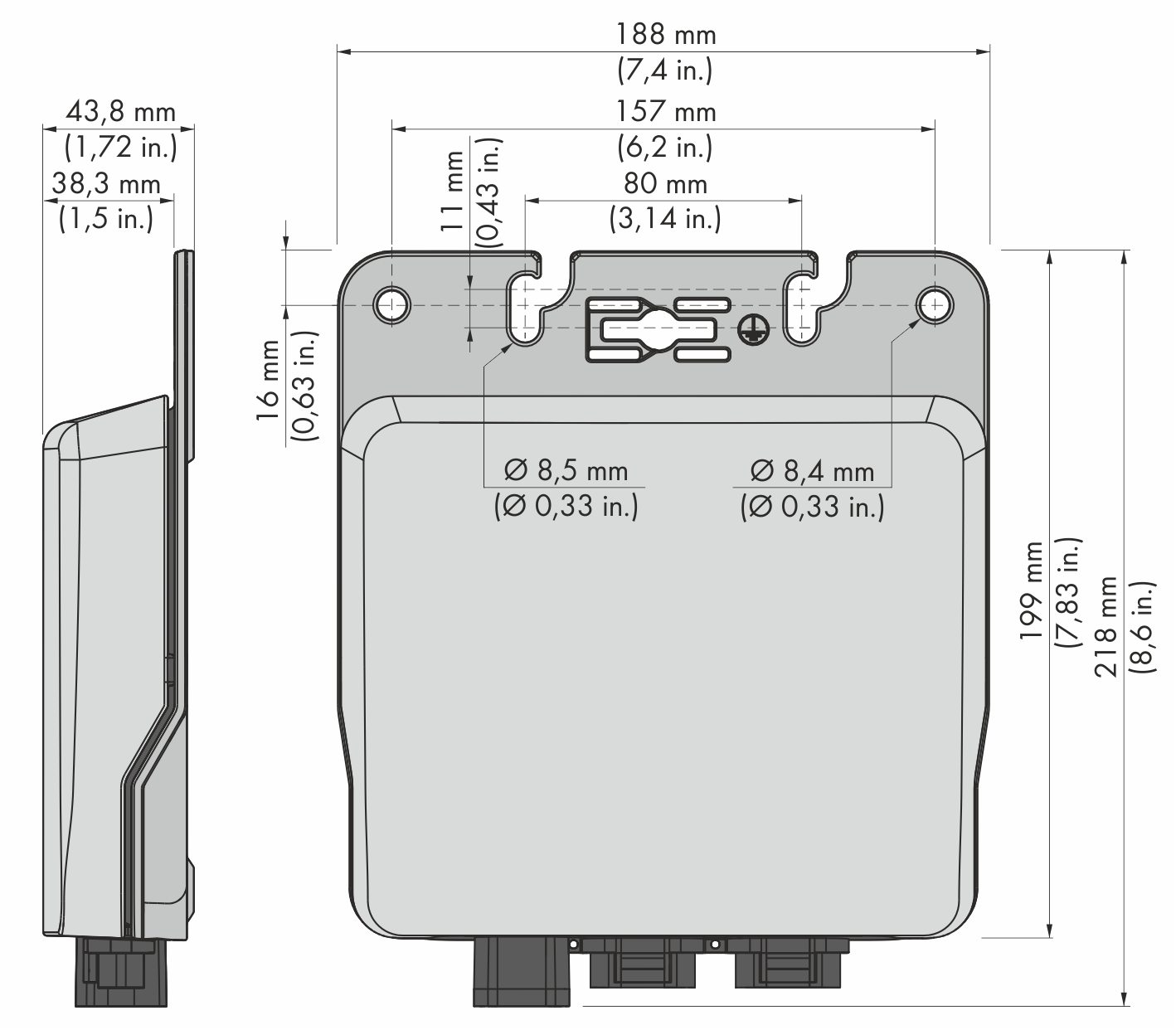

Cotes de montage :
Position des points de fixation
Distances recommandées :

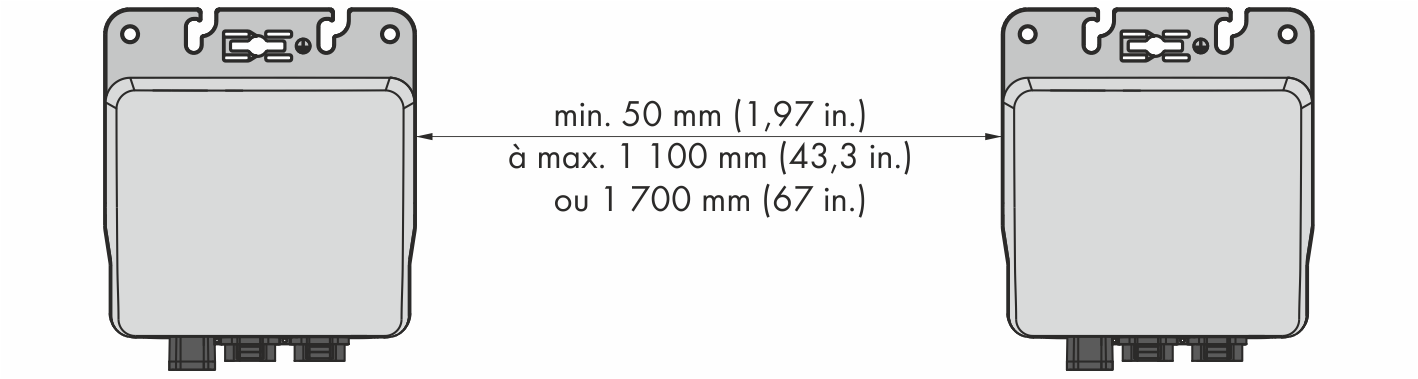

- Pour l’utilisation d’un câble AC d’une longueur de 1,40 m (4,6 ft) : au moins 50 mm (2,0 in) à maximum 1,10 m (3,6 ft)
- Pour l’utilisation d’un câble AC d’une longueur de 2,0 m (6,6 ft) : au moins 50 mm (2,0 in) à maximum 1,70 m (5,6 ft)
- Vous pouvez obtenir des distances plus grandes entre deux onduleurs grâce à un câble supplémentaire et deux fiches AC confectionnables sur le terrain ( > Assemblage de la fiche AC confectionnable sur le terrain).
- Vous devez respecter les distances recommandées par rapport aux onduleurs ou autres objets.
Distances recommandées
Distance minimale entre l’onduleur et la face inférieure du panneau photovoltaïque :
PRUDENCE
Panneau photovoltaïque endommagé par un manque de distance entre l’onduleur et la face inférieure du panneau photovoltaïque

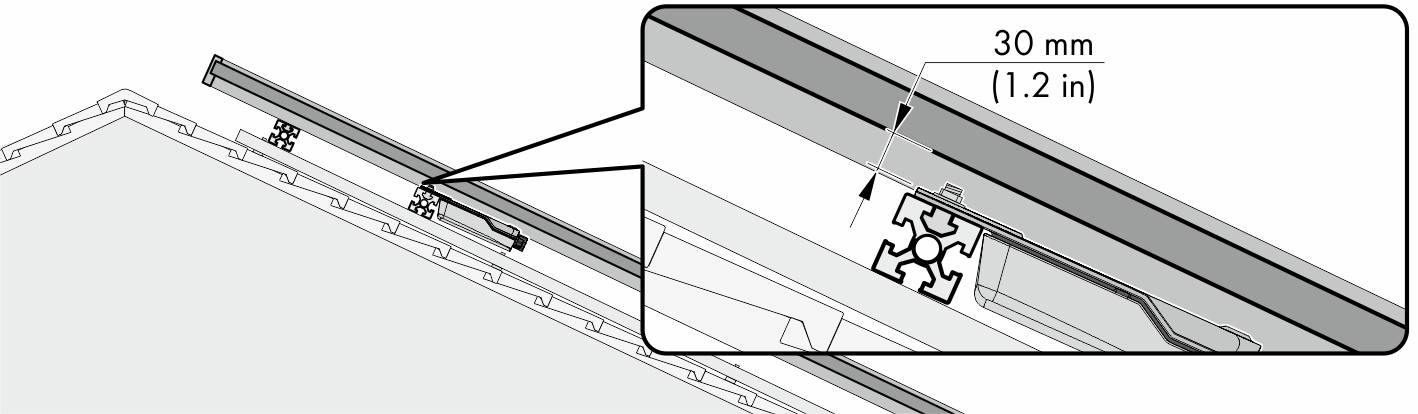

En cas de montage sur le toit, la distance de l’onduleur à la face inférieure du panneau photovoltaïque doit être d’au moins 30 mm (1,2 in). Vous éviterez ainsi que le boulon de mise à la terre endommage le panneau photovoltaïque.
Distance minimale entre l’onduleur et la face inférieure du panneau photovoltaïque
Position de montage autorisée :
DANGER
Choc électrique dû à la pénétration d’humidité
- Durant le montage, veillez à ce que la zone de raccordement de l’onduleur reste sèche.
Si les connecteurs et le bouchon de protection sont en place, la zone de raccordement est protégée contre toute pénétration d’eau. L’onduleur correspond ainsi à l’indice de protection Type 4X.
- Afin de garantir un fonctionnement optimal et une longue durée de vie de l’onduleur, installez chaque onduleur de manière centrée au-dessous de la boîte de raccordement du panneau photovoltaïque.
- En cas des installations intégrées aux bâtiments, n’installez pas l’onduleur directement à l’arrière des panneaux photovoltaïques. Vous éviterez ainsi que l’onduleur ne perde pas de sa puissance en raison d’une température ambiante trop élevée.
