Exigences relatives au lieu de montage :

• Le lieu de montage doit convenir à une installation du Sunny Multigate dans un boîtier industriel de type 1 ou de type 3.
• Le lieu de montage doit être adapté au poids et aux dimensions du boîtier industriel avec Sunny Multigate ( > Caractéristiques techniques).

• Le lieu de montage doit être inaccessible aux enfants.
• Chemin des câbles AC de l’ensemble de l’installation photovoltaïque avec Sunny Multigate : 30 m (100 ft) au maximum.
  Si vous installez plusieurs appareils Sunny Multigate dans une installation photovoltaïque, vous devez veiller à ce que les câbles AC reliant chaque Sunny Multigate aux différents onduleurs soient physiquement séparés les uns des autres afin de garantir une communication optimale entre le Sunny Multigate correspondant et les onduleurs.

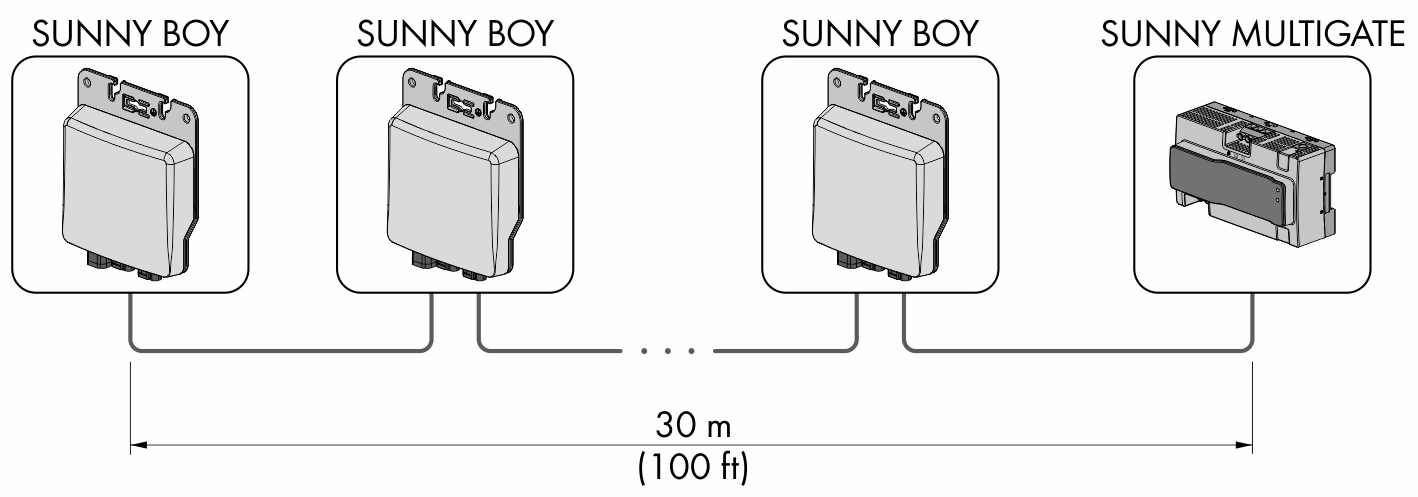

Chemin des câbles AC maximum de l’installation photovoltaïque (à gauche : dernier onduleur, à droite : premier onduleur avec raccordement au Sunny Multigate)

• Pour le montage, choisissez un terrain stable (par exemple béton ou ouvrage de maçonnerie). Dans les espaces habitables, veillez à ce que le terrain ne soit pas constitué de placoplâtre ou d’un matériau similaire.
• Le lieu de montage devrait toujours être sécurisé et accessible facilement, sans qu’il soit nécessaire de recourir à un équipement supplémentaire (par exemple à des échafaudages ou à des plates-formes élévatrices). Dans le cas contraire, les travaux de maintenance et de réparation ne pourront être effectués que de manière restreinte.
• Le lieu de montage ne devrait être soumis à aucun rayonnement solaire direct.
• Les conditions climatiques doivent être respectées ( > Caractéristiques techniques).
• La température ambiante doit être comprise entre -40 °C (-40 °F) et 25 °C (113 °F). Cela assure le fonctionnement optimal du Sunny Multigate.

Exigences relatives au boîtier industriel :

• Boîtier industriel avec plaque support arrière selon UL50E, type 3 pour une utilisation en extérieur ou type 1 pour une utilisation en intérieur
• Degré d’encrassement 3
• Matériel : plastique ou métal
• Dimensions minimales (L x H x P) : 260 mm x 240 mm x 120 mm (10,3 in x 9,5 in x 4,7 in)
• Volume minimum : 19 litres
• Classe de protection-incendie : au moins UL 94 5VA
• Plage de température de fonctionnement : −40 °C à +45 °C (−40 °F à 113 °F)
• Un autocollant d’avertissement sur lequel figure le texte suivant doit être présent :
  « DANGER - Risque de choc électrique. Ne retirez pas le couvercle. Aucune pièce comprise devant être entretenue par l’utilisateur. Seul du personnel qualifié est en droit d’effectuer des travaux. »
  « DANGER - Tension dangereuse est présente pendant cinq minutes après avoir coupé l’alimentation en tension. »


Distances :

• La distance minimale du Sunny Multigate par rapport à l’ensemble des murs du boîtier industriel en métal doit être de 12,7 mm (0,5 in).

• Vous devrez respecter les distances recommandées à l’intérieur du boîtier industriel pour assurer que l’aération est suffisante :

Distances recommandées

Positions de montage autorisées du Sunny Multigate :

• Le Sunny Multigate doit être monté uniquement à l’horizontale.

Cotes de montage du Sunny Multigate avec vis :

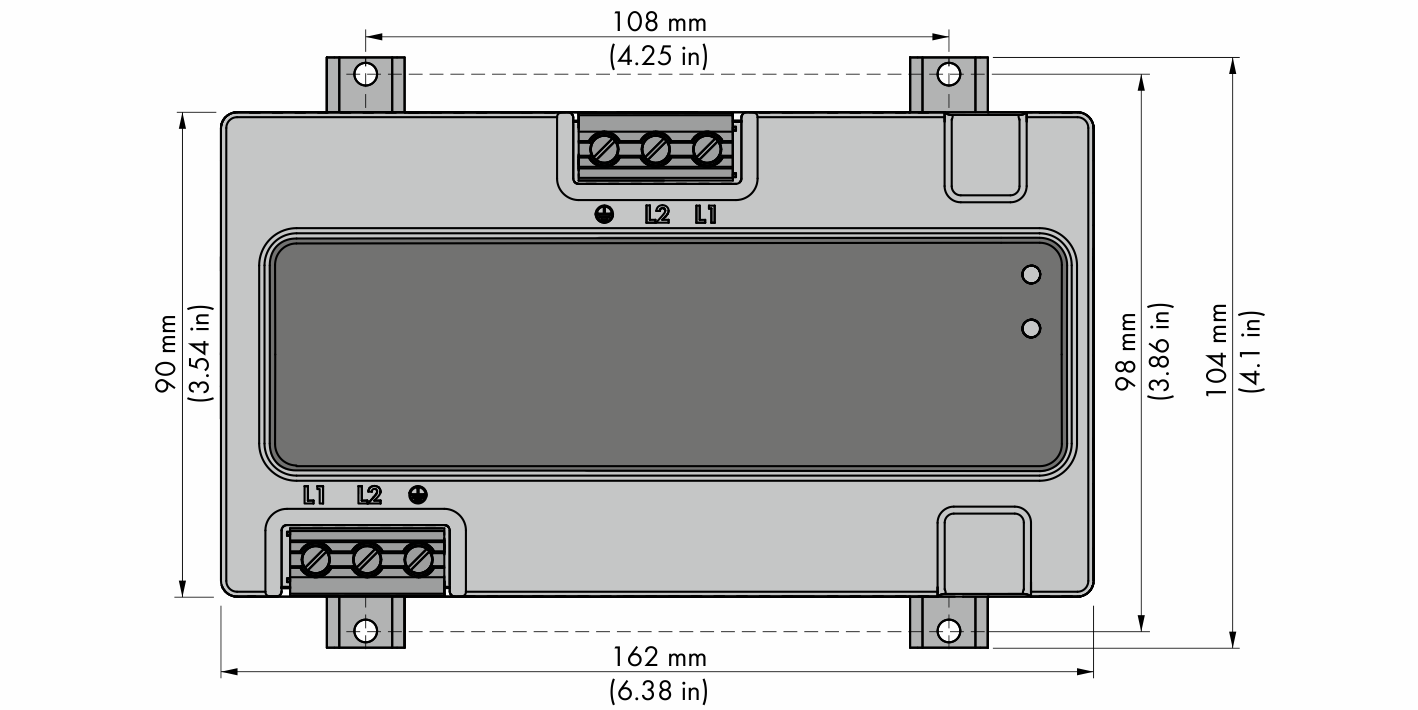

Cotes du Sunny Multigate et des trous de perçage pour le montage avec vis
