Voraussetzungen für die Montage des Sunny Multigate

Anforderungen an den Montageort:

WARNUNG

Lebensgefahr durch Feuer oder Explosion

Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen.

  1. Das Sunny Multigate nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden.
  2. Das Sunny Multigate nicht in explosionsgefährdeten Bereichen montieren.

WARNUNG

Brandgefahr durch fehlendes Industriegehäuse nach UL50E

Das Sunny Multigate ist nur vor Brand geschützt, wenn es in einem Industriegehäuse nach UL50E installiert ist. Andernfalls besteht Brandgefahr und es kann zu Personen- und Sachschäden führen.

  1. Für den Einsatz im Innenbereich das Sunny Multigate immer in einem Type 1-Industriegehäuse mit Verschmutzungsgrad 3 installieren.
  2. Für den Einsatz im Außenbereich das Sunny Multigate immer in einem Type 3-Industriegehäuse mit Verschmutzungsgrad 3 installieren.

ACHTUNG

Beschädigung des Sunny Multigate durch Eindringen von Staub und Feuchtigkeit

Durch das Eindringen von Staub oder Feuchtigkeit wird das Sunny Multigate beschädigt und dessen Funktion beeinträchtigt. Das Sunny Multigate muss immer in einem Industriegehäuse mit Rückplatte nach UL50E installiert werden. Dadurch ist das Sunny Multigate vor Staub und Feuchtigkeit geschützt und für den Innen- und Außenbereich geeignet.

  1. Für den Einsatz im Innenbereich das Sunny Multigate immer in einem Type 1-Industriegehäuse mit Verschmutzungsgrad 3 installieren.
  2. Für den Einsatz im Außenbereich das Sunny Multigate immer in einem Type 3-Industriegehäuse mit Verschmutzungsgrad 3 installieren.
  • Montageort muss sich für die Installation des Sunny Multigate in einem Type 1 oder Type 3-Industriegehäuse eignen.
  • Montageort muss sich für Gewicht und Abmessungen des Industriegehäuses mit Sunny Multigate eignen ( > Technische Daten).
  • Montageort muss für Kinder unzugänglich sein.
  • AC-Kabelweg der gesamten PV-Anlage mit Sunny Multigate: maximal 30 m (100 ft)
    Wenn Sie mehrere Sunny Multigate in einer PV-Anlage installieren, müssen Sie das AC-Kabel jedes Sunny Multigate zu den entsprechenden Wechselrichtern räumlich getrennt verlegen, um eine störungsfreie Kommunikation zwischen Sunny Multigate und Wechselrichter zu gewährleisten.
    • 530481548

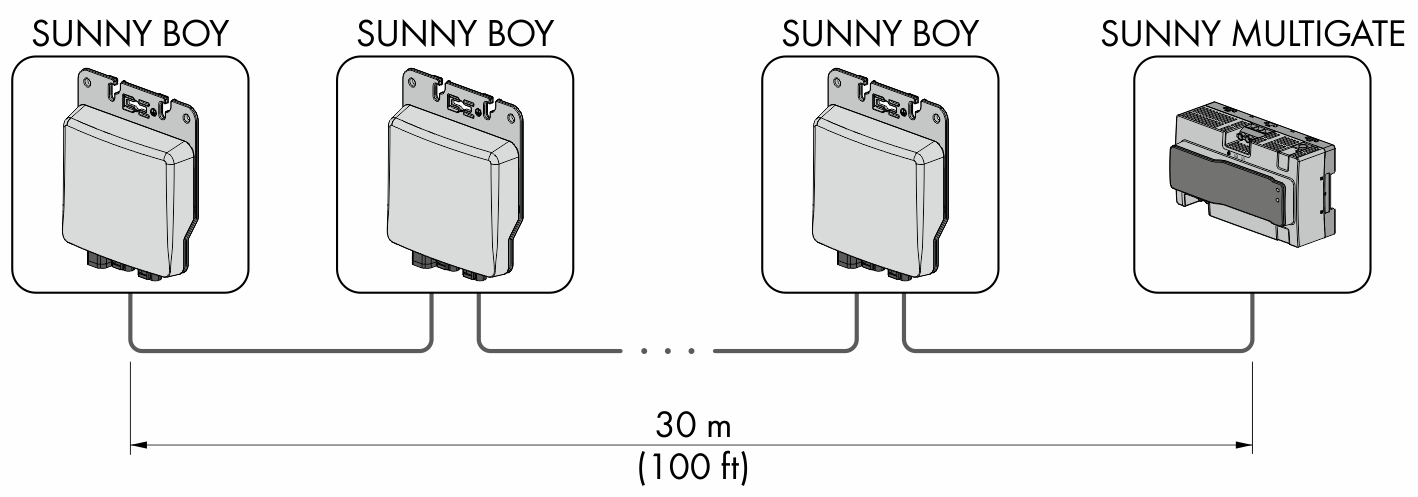

    Maximaler AC-Kabelweg der PV-Anlage (links: letzter Wechselrichter, rechts: erster Wechselrichter mit Anschluss an Sunny Multigate)

  • Fester Untergrund für Montage muss gegeben sein, z. B. Beton, Mauerwerk. Im Wohnbereich darauf achten, dass der Untergrund nicht aus Gipskarton oder Ähnlichem besteht.
  • Montageort sollte jederzeit frei und sicher zugänglich sein, ohne dass zusätzliche Hilfsmittel (z. B. Gerüste oder Hebebühnen) notwendig sind. Andernfalls sind eventuelle Service-Einsätze nur eingeschränkt möglich.
  • Montageort sollte keiner direkten Sonneneinstrahlung ausgesetzt sein.
  • Klimatische Bedingungen müssen eingehalten sein ( > Technische Daten).
  • Umgebungstemperatur muss zwischen -40 °C (-40 °F) und 25 °C (113 °F) liegen. Dadurch ist ein optimaler Betrieb des Sunny Multigate gewährleistet.

Anforderungen an das Industriegehäuse:

  • Industriegehäuse mit Rückplatte nach UL50E, Type 3 für Außenbereich oder Type 1 für Innenbereich
  • Verschmutzungsgrad 3
  • Material: Kunststoff oder Metall
  • Mindestgröße (B x H x T): 260 mm x 240 mm x 120 mm (10,3 in x 9,5 in x 4,7 in)
  • Mindestvolumen: 19 Liter
  • Brandschutzklasse: mindestens UL 94 5VA
  • Betriebstemperaturbereich: −40 °C … +45 °C (−40 °F … 113 °F)
  • Warnaufkleber mit folgendem Text muss vorhanden sein:
    "DANGER - Risk of Electric Shock. Do not Remove Cover. No User Serviceable Parts Inside. Refer Servicing To Qualified Service Personnel."
    "DANGER - Hazardous Voltage remains for 5 minutes after disconnecting main power supply."

Abstände:

  • Der Mindestabstand des Sunny Multigate zu allen Außenwänden des Industriegehäuses aus Metall muss 12,7 mm (0,5 in) betragen.
  • Innerhalb eines Industriegehäuses sollten folgende Abstände eingehalten werden, um eine ausreichende Belüftung zu gewährleisten:
1078471692

Empfohlene Abstände

Position

Bemaßung

A

98 mm (3,86 in)

B

150 mm (5,9 in)

Zulässige Montagepositionen des Sunny Multigate:

  • Das Sunny Multigate muss ausschließlich waagerecht montiert werden.

Maße für Montage des Sunny Multigate mit Schrauben:

530481932

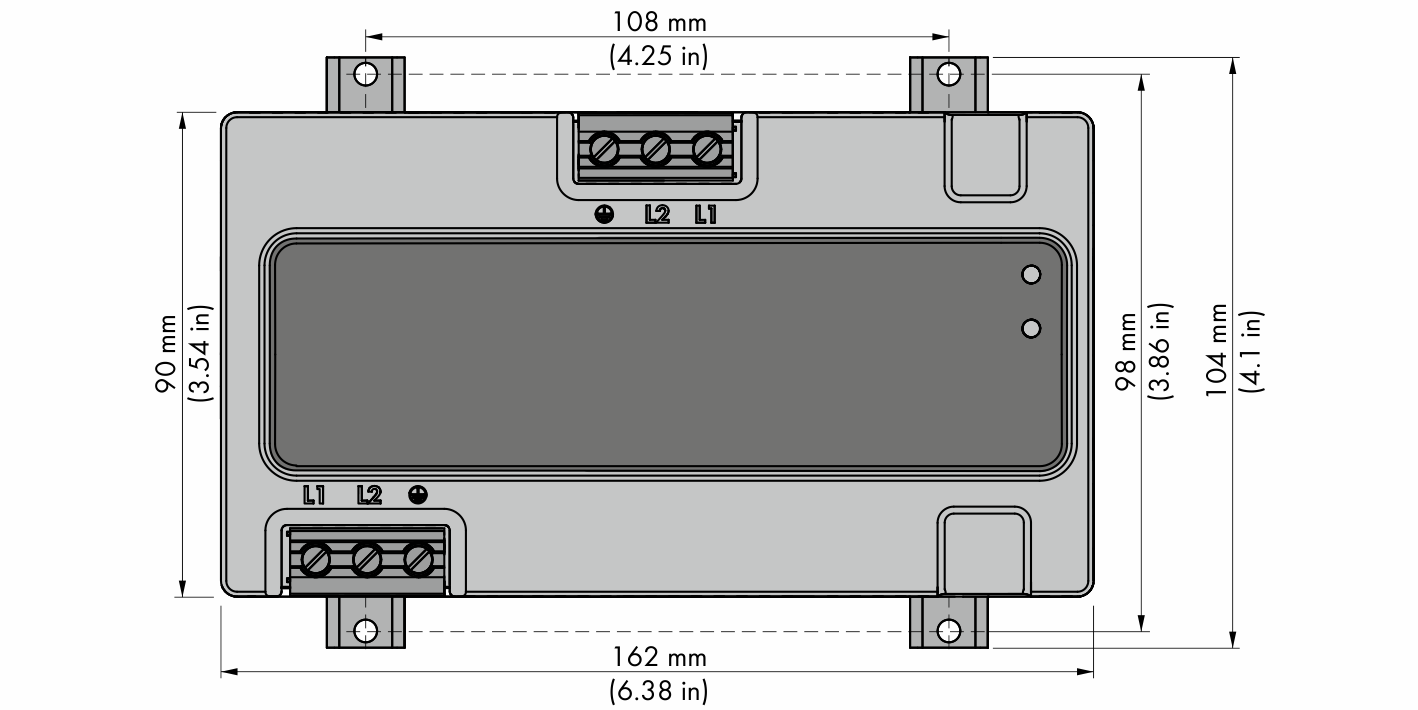

Bemaßung des Sunny Multigate und der Bohrlöcher für Montage mit Schrauben
