Energibalans
Den här sidan visualiserar energiproduktionens och energiförbrukningens utveckling under en vald tidsperiod. På den här sidan går det att utvärdera produktionen, förbrukningen och egenförbrukningen samt batterianvändningen.
Ett tvådelat diagram visar hur lasterna i ditt system matas med spänning och hur din solel har utnyttjats:
Övre halvan av diagrammet visar den totala förbrukningen för ditt system under den valda tidsperioden.
Här visas exakt från vilka källor ditt system har matats (från solcellsanläggningen, batterilagringssystemet eller det allmänna elnätet).Den nedre halvan av diagrammet visar när och hur mycket solel som har producerats och hur den har använts (direktförbrukning, uppladdning av batterilagringssystemet eller inmatning till elnätet).
Alla data på den här sidan visas i sin helhet endast om både en inmatningsmätare och en nätuttagsmätare är anslutna.
De produktionsdata som krävs utöver detta samlas in direkt av de anslutna SMA-växelriktarna eller via en extra produktionsmätare om du har en solscellsanläggning med Sunny Home Manager. Om ett DC-kopplat lagringssystem används (t.ex. Sunny Boy Smart Energy) måste produktionsdata alltid läsas av direkt på enheten, eftersom det annars inte går att skilja på direktförbrukning och batteriladdning /-urladdning.
På flikarna kan du ställa in perioden som ska visas (aktuell/dag/månad/år/total). Du kan välja ett annat tidsperioden i diagrammet genom att antingen klicka på diagrammet med musen och flytta musen åt höger eller vänster samtidigt som du håller ner vänster musknapp, eller genom att flytta tidsperioden med piltangenterna under diagrammet. Du kan använda förstoringsglassymbolen uppe till höger för att minska vyn igen om ett område har förstorats.

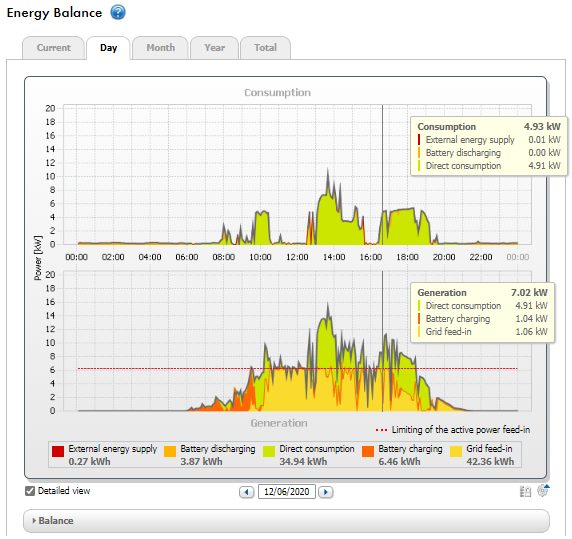

Energibalans för en viss dag (exempel)
Avläsning av data
- Om du drar muspekaren över diagrammet visas en lodrät linje som du kan använda för att aktivera en bestämd tidpunkt på tidsaxeln. För den valda tidpunkten visas effekt- och energivärden från diagrammet.
- Om du drar med musen över ett av de begrepp som visas i teckenförklaringen visas vad ordet betyder.
- Om du bara vill visa utvalda data klickar du med musen på en eller flera begrepp i teckenförklaringen för att dölja eller visa dessa igen.
Energiförbrukning och energiproduktion
Beteckning | Förklaring |
|---|---|
Förbrukning | Effekt som hushållet har tagit från solcellsanläggningen (direktförbrukning resp. egenförsörjning i anläggningar utan batteri), från det allmänna elnätet (uttag) och ev. från batteriet (batteriurladdning) under den valda tidsperioden. |
Uttag från elnätet | Energi som har tagits från det allmänna elnätet under den valda tidsperioden. |
Egenförsörjning | Energi som har förbrukats i systemet och inte kommer från det allmänna elnätet utan från energi som producerats på platsen. Den består av direkt förbrukad solel från solcellerna och solel som lagrats i batteriet (batteriurladdning). Egenförsörjningskvoten beskriver vilken andel av den energi som behövs i systemet som kommer från energi som är producerad på platsen. |
Energiutbyte/produktion | Energi som hushållet har tagit från den egna anläggningen under vald tidsperiod. I anläggningar med batteri kommer energin i första hand direkt från anläggningen (direktförbrukning). Om effekten som anläggningen producerar inte räcker till tas den effekt som saknas genom att batteriet laddas ur. |
Egenförbrukning | Solel som används på plats och inte matas in till det allmänna elnätet. Den består av direkt förbrukad solel från solcellerna och solel som lagrats i batteriet (batteriladdning). Egenförbrukningskvoten anger vilken andel av den lokalt producerade elen du förbrukar på plats. |
Inmatning till elnätet | Energi som anläggningen har matat in till det allmänna elnätet under den valda tidsperioden. |
Självförsörjningskvot | Förhållande mellan egenförsörjning och förbrukning under den valda tidsperioden |
Visas bara om anläggningen har ett batteri: | |
Direktförbrukning | Effekt som hushållet har tagit direkt från solcellsanläggningen och förbrukat under den valda tidsperioden utan mellanlagring i batteriet. |
Direktförbrukningskvot | Förhållande mellan direktförbrukning och solcellseffekt |
Batteriladdning | Energi som solcellsanläggningen har laddat till batteriet under den valda tidsperioden. |
Batteriurladdning | Energi som hushållet har tagit från batteriet under den valda tidsperioden. |
På flikarna Current och Day visar den gråmarkerade kurvan förbrukning (uttag från elnätet och egenförsörjning) och produktion (direktförbrukning och inmatning till elnätet) för den valda perioden eller dagen. På flikarna Month, Year och Total visar den gråmarkerade kurvan produktion (direktförbrukning och inmatning till elnätet) för den valda perioden. Den ihåliga kurvan syns bara när inte alla data finns till hands eller kan beräknas eller om produktionsandelarna i teckenförklaringen under diagrammet har dolts.
Teckenförklaringen under diagrammet förklarar färgerna och de viktigaste totalvärdena för den tidsperiod som visas.
Under Balance (resultat) visas de beräknade värdena för självförsörjnings- och egenförbrukningskvoten, som återspeglar formen av din egen energiförsörjning samt fler totala värden för den visade tidsperioden.
Visning av begränsning av inmatning av aktiv effekt
Den röda, streckade linjen visar hur hög den aktiva effekten som matas in i det allmänna elnätet får vara maximalt.
Den röda, streckade linjen visas bara under fliken Day i diagrammet Generation – och endast då, om du har ställt in begränsning av inmatning av aktiv effekt för din solcellsanläggning i Sunny Home Manager.
Om du har begränsat inmatningen av aktiv effekt till 0 % går den röda linjen direkt på diagrammets x-axel. Begränsad inmatning av aktiv effekt till 0 % fungerar bara med växelriktare som har stöd för fallback-funktionen: Om kommunikationen mellan Sunny Home Manager och växelriktaren skulle brytas går växelriktaren tillbaka till en uteffekt på 0 watt. För mer information, se växelriktarens anvisning som du hittar på www.SMA-Solar.com.
Visning med batteri
Om din anläggning har ett batteri kan du välja att visa den enklare vyn utan batteridata och den detaljerade vyn med data för batteriet. För att visa batteridata i diagrammet och under rubriken Balance måste du aktivera eller avaktivera kryssrutan Detailed view.
Visning av uttagsgränsen för kapning av effekttoppar
Den blåa, streckade linjen visar hur hög den aktiva effekten som tas ut från det allmänna elnätet får vara maximalt.
Den blåa, streckade linjen visas endast under fliken Day i diagrammet Generation.
