Anslutning av spänningsförsörjning över 63 A
Om spänningsförsörjningen är > 63 A måste en strömtransformator installeras.

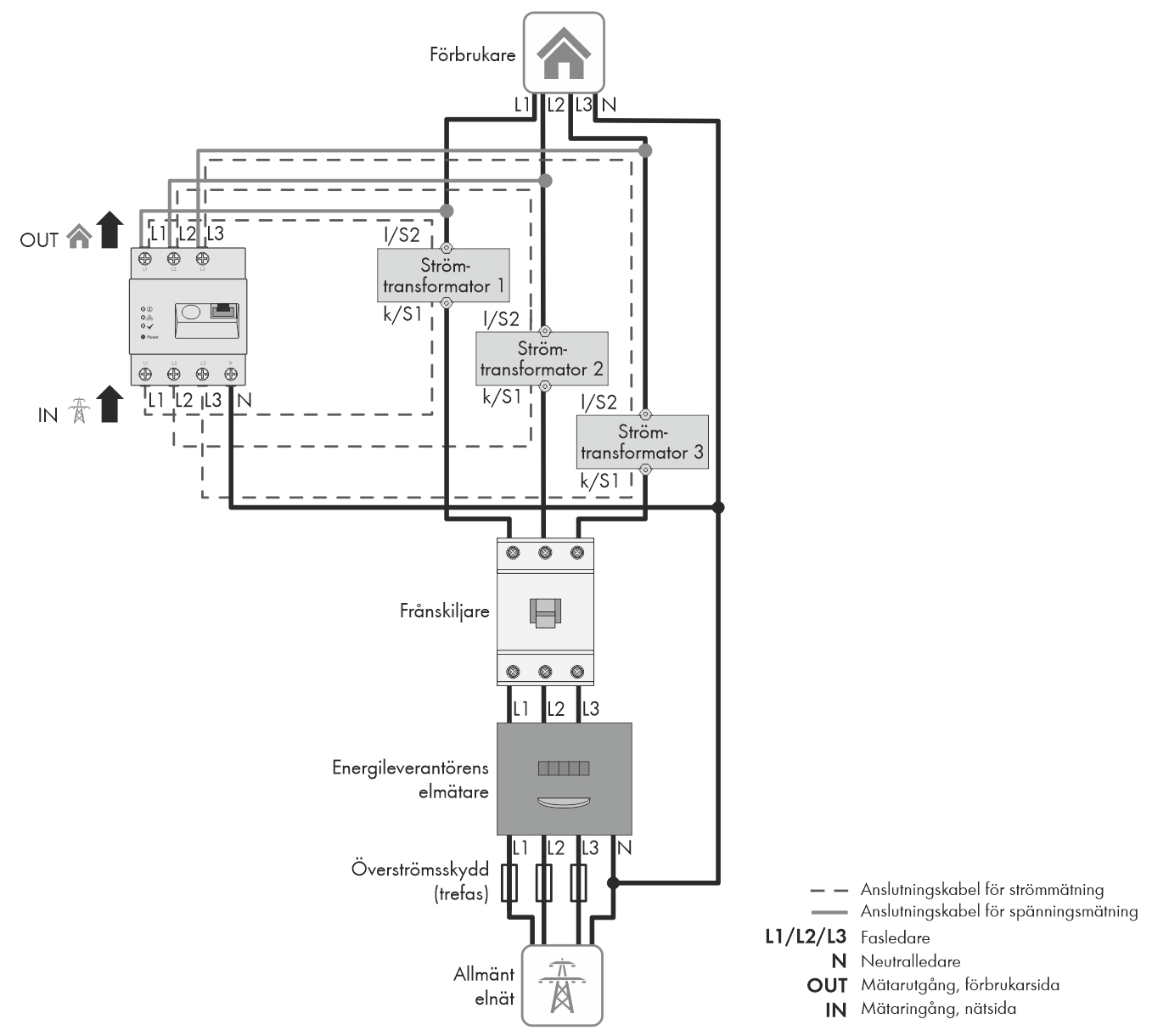

Anslutningsexempel i TN- och TT-elnät med installation i nätanslutningspunkten
Extra material som behövs (ingår ej i leveransomfattningen):
3 x strömtransformator (rekommendation: 5 A sekundärström, noggrannhetsklass minst 1)
Anslutningskabel för strömtransformator
Krav på strömtransformator:
Installationsvarianten av strömtransformatorn (hattskena eller fällbar, med eller utan anslutningskabel) kan väljas fritt beroende på förhållandena på plats. Observera följande krav när du gör ditt val:
Använd strömtransformatorer för 5 A sekundärström med minst noggrannhetsklass 1.
Välj aktuell strömtransformatortyp utifrån nätanslutningen. Exempel: Typ 100/5A för upp till 100 A nätanslutning.
Tillvägagångssätt:
- Koppla anslutningspunkten spänningslös och skydda mot återinkoppling.
- Anslut en strömtransformator vardera till fasledarna L1, L2 och L3.
- Anslut en anslutningskabel för sekundärströmmätning till varje strömtransformator på anslutningarna k/S1 och l/S2.
- Anslut anslutningskablarna för strömmätning (streckad grå linje) till skruvplintarna L1, L2 och L3 på Sunny Home Manager. Öppna varje skruvplint med en krysskruvmejsel, stick in ledaren och dra åt skruven med en krysskruvmejsel (vridmoment: 2,0 Nm).
- Anslut anslutningskablarna för spänningsmätning (heldragen grå linje) till skruvplintarna L1, L2 och L3 på Sunny Home Managerns utgång. Öppna varje skruvplint med en krysskruvmejsel, stick in ledaren och dra åt skruven med en krysskruvmejsel (vridmoment: 2,0 Nm).
- Anslut anslutningskablarna för spänningsmätning L1, L2 och L3 (heldragen grå linje) till respektive fasledare L1, L2 och L3.
