Bilans energii
Ta strona przedstawia przebieg produkcji i zużycia energii w wybranym okresie. Umożliwia ona analizowanie produkcji, zużycia energii, zużycia energii na potrzeby własne oraz wykorzystania akumulatora.
Dwuczęściowy wykres przedstawia zasilanie odbiorników w systemie i sposób wykorzystania własnej energii fotowoltaicznej.
Górna część wykresu przedstawia łączne zużycie energii w systemie w wybranym okresie czasu.
Zawiera ona dokładne zestawienie źródeł zasilania systemu w energię (instalacja fotowoltaiczna, akumulatorowy zasobnik energii lub publiczna sieć elektroenergetyczna).Dolna część wykresu przedstawia ilość energii fotowoltaicznej wyprodukowanej w określonym czasie oraz sposób jej zużycia (zużycie bezpośrednie, ładowanie akumulatorowego zasobnika energii lub oddawanie do publicznej sieci elektroenergetycznej).

Dane na tej stronie są wyświetlana w całości tylko wtedy, gdy podłączone są licznik energii oddawanej do sieci i licznik energii pobieranej z sieci.
Dodatkowe dane dotyczące ilości wygenerowanej energii fotowoltaicznej są określane albo bezpośrednio z podłączonych falowników firmy SMA albo - w przypadku instalacji z Sunny Home Manager - można je określić za pomocą dodatkowego licznika wygenerowanej energii fotowoltaicznej. Przy stosowaniu zasobnika energii DC (np. Sunny Boy Smart Energy) dane dotyczące produkcji energii fotowoltaicznej należy zawsze odczytywać bezpośrednio z urządzenia, gdyż w przeciwnym razie rozróżnienie pomiędzy bezpośrednim zużyciem a ładowaniem (rozładowywaniem) akumulatora nie jest możliwe.
Na zakładkach można wybrać okres czasu wyświetlany na widoku (Aktualnie / Dzień / Miesiąc / Rok / Łącznie). Na wykresie można wybrać inny okres czasu; w tym celu należy kliknąć myszą na wykres i poruszać myszą z przyciśniętym lewym przyciskiem myszy w lewo lub w prawo lub przesuwać okres czasu za pomocą znajdujących się pod wykresem przycisków strzałek. Znajdujący się o góry z prawej strony symbol lupy umożliwia zmniejszenie widoku w przypadku zwiększenia zakresu.

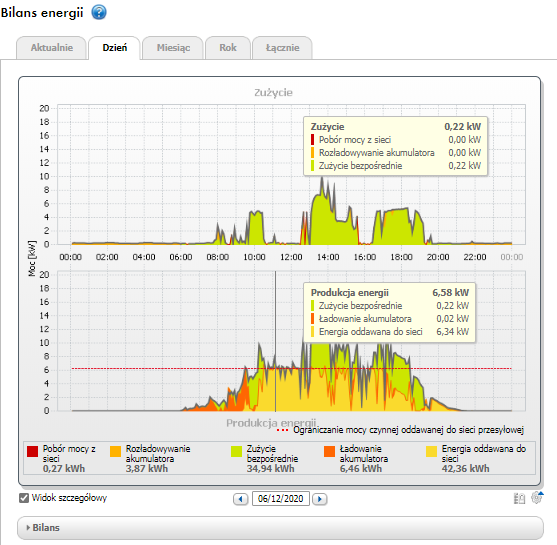

Bilans energii w pewnym dniu (przykład)

Odczyt danych
- Przy ustawieniu kursora myszy nad wykresem zostaje wyświetlona pionowa linia, za pomocą można wybrać na punkt na osi czasu. Wartości mocy lub energii zostaną wyświetlone dla wybranego momentu.
- Przy ustawieniu kursora myszy nad wyświetlonym w legendzie terminem wyświetlone zostaje jego wyjaśnienie.
- Aby wyświetlić tylko wybrane dane, należy kliknąć myszą jeden lub kilka terminów na liście i w ten sposób ukryć je lub wyświetlić ponownie.
Zużycie i produkcja energii
Nazwa | Objaśnienie |
---|---|
Zużycie | Ilość energii, która w wybranym okresie czasu została pobrana przez gospodarstwo domowe z posiadanej instalacji fotowoltaicznej (zużycie bezpośrednie lub zużycie energii na potrzeby własne w instalacjach bez akumulatora), publicznej sieci elektroenergetycznej (pobór mocy z sieci) i - w stosownym przypadku - akumulatora (rozładowywanie akumulatora). |
Pobór mocy z sieci | Energia pobrana z publicznej sieci elektroenergetycznej przez gospodarstwo domowe w wybranym okresie czasu. |
Pobór energii na potrzeby własne | Ilość energii zużyta w systemie, która nie pochodzi z publicznej sieci elektroenergetycznej, lecz z energii wyprodukowanej na miejscu. W jego skład wchodzi energia fotowoltaiczna zużyta bezpośrednio (zużycie bezpośrednie) i energia magazynowana (przeznaczona na ładowanie akumulatora). Udział procentowy poboru energii na potrzeby własne przedstawia stopień pokrycia zapotrzebowania systemu na energię energią wyprodukowaną na miejscu. |
Uzysk energii | Ilość energii pobrana w wybranym okresie czasu przez gospodarstwo domowe z posiadanej instalacji fotowoltaicznej. W instalacjach z akumulatorem energia pochodzi w pierwszej kolejności z instalacji (zużycie energii na potrzeby własne). Jeśli moc dostarczona przez instalację nie wystarczy, brakującą energię dostarcza akumulator. |
Zużycie energii na potrzeby własne | Energia fotowoltaiczna zużywana na miejscu i nieoddawana do publicznej sieci elektroenergetycznej. Składa się ono z energii fotowoltaicznej zużytej bezpośrednio (zużycie bezpośrednie) i energii magazynowanej (przeznaczonej na ładowanie akumulatora). Udział procentowy zużycia energii na potrzeby własne przedstawia stopień, w którym wyprodukowana energia fotowoltaiczna została zużyta na miejscu. |
Energia oddawana do sieci | Ilość energii oddanej przez posiadaną instalację w wybranym okresie czasu do publicznej sieci elektroenergetycznej. |
Współczynnik samowystarczalności | Stosunek poboru energii na potrzeby własne do zużycia energii w wybranym okresie czasu |
Elementy wyświetlane tylko w przypadku instalacji z akumulatorem: | |
Zużycie bezpośrednie | Ilość energii pobranej i zużytej w wybranym okresie czasu przez gospodarstwo domowe bezpośrednio z posiadanej instalacji fotowoltaicznej bez magazynowania jej w akumulatorze. |
Współczynnik zużycia bezpośredniego | Stosunek zużycia bezpośredniego do mocy fotowoltaicznej |
Ładowanie akumulatora | Ilość energii oddanej w wybranym okresie czasu z instalacji do akumulatora. |
Rozładowywanie akumulatora | Ilość energii pobranej z akumulatora przez Twoje gospodarstwo domowe w wybranym okresie. |
Szara krzywa w zakładkach Aktualnie i Dzień przedstawia dla wybranego okresu czasu lub dnia zużycie energii (pobranej z sieci elektroenergetycznej oraz z własnej instalacji) oraz produkcję energii (zużycie bezpośrednie i energia oddawana do sieci). Szara krzywa w zakładkach Miesiąc, Rok i Łącznie przedstawia produkcję energii (zużycie bezpośrednie i energia oddawana do sieci) w wybranym okresie czasu. Krzywa jest wyświetlana tylko wtedy, gdy dane są niekompletne lub nie można ich obliczyć albo gdy na legendzie w dolnej części wykresu zostały ukryte części składowe produkcji.
Legenda pod wykresem zawiera wyjaśnienie kolorów użytych na wykresie oraz zawiera najważniejsze wartości łączne dla wybranego okresu czasu.
W obszarze Bilans wyświetlane są obliczone wartości współczynników samowystarczalności i zużycia energii na potrzeby własne, które odzwierciedlają formę dostaw energii, oraz wartości łączne dla przedstawionego okresu czasu.
Wskazanie ograniczenia mocy czynnej oddawanej do sieci przesyłowej
Czerwona przerywana linia oznacza maksymalną ilość mocy czynnej, którą można oddać do publicznej sieci elektroenergetycznej.
Czerwona przerywana linia jest wyświetlana tylko w zakładce Dzień na wykresie produkcji i tylko wtedy, gdy za pomocą urządzenia Sunny Home Manager ustawiono dla posiadanej instalacji fotowoltaicznej ograniczenie mocy czynnej oddawanej do sieci.
W przypadku ograniczenia mocy czynnej oddawanej do sieci do 0% czerwona linia przebiega bezpośrednio w osi X wykresu. Ograniczenie mocy czynnej oddawanej do sieci do 0% umożliwiają tylko falowniki, które obsługują tryb pracy awaryjnej (tryb pracy awaryjnej: w przypadku zaniku komunikacji pomiędzy urządzeniem Sunny Home Manager a falownikiem moc wyjściowa falownika jest redukowana do 0%). Szczegółowe informacje patrz instrukcja falownika pod adresem www.SMA-Solar.com.
Sposób prezentacji z akumulatorem
Jeśli w instalacji występuje akumulator, można wybrać uproszczony widok bez danych akumulatora lub widok szczegółowy zawierający dane akumulatora. Aby wyświetlać dane akumulatora na wykresie i z obszarze Bilans, należy aktywować lub dezaktywować pole wyboru Widok szczegółowy.
Przedstawienie granicy poboru energii przy ograniczeniu obciążeń szczytowych
Niebieska przerywana linia oznacza maksymalną ilość mocy czynnej, którą można pobrać z publicznej sieci elektroenergetycznej.
Niebieska przerywana linia jest wyświetlana tylko w zakładce Dzień na wykresie produkcji.
