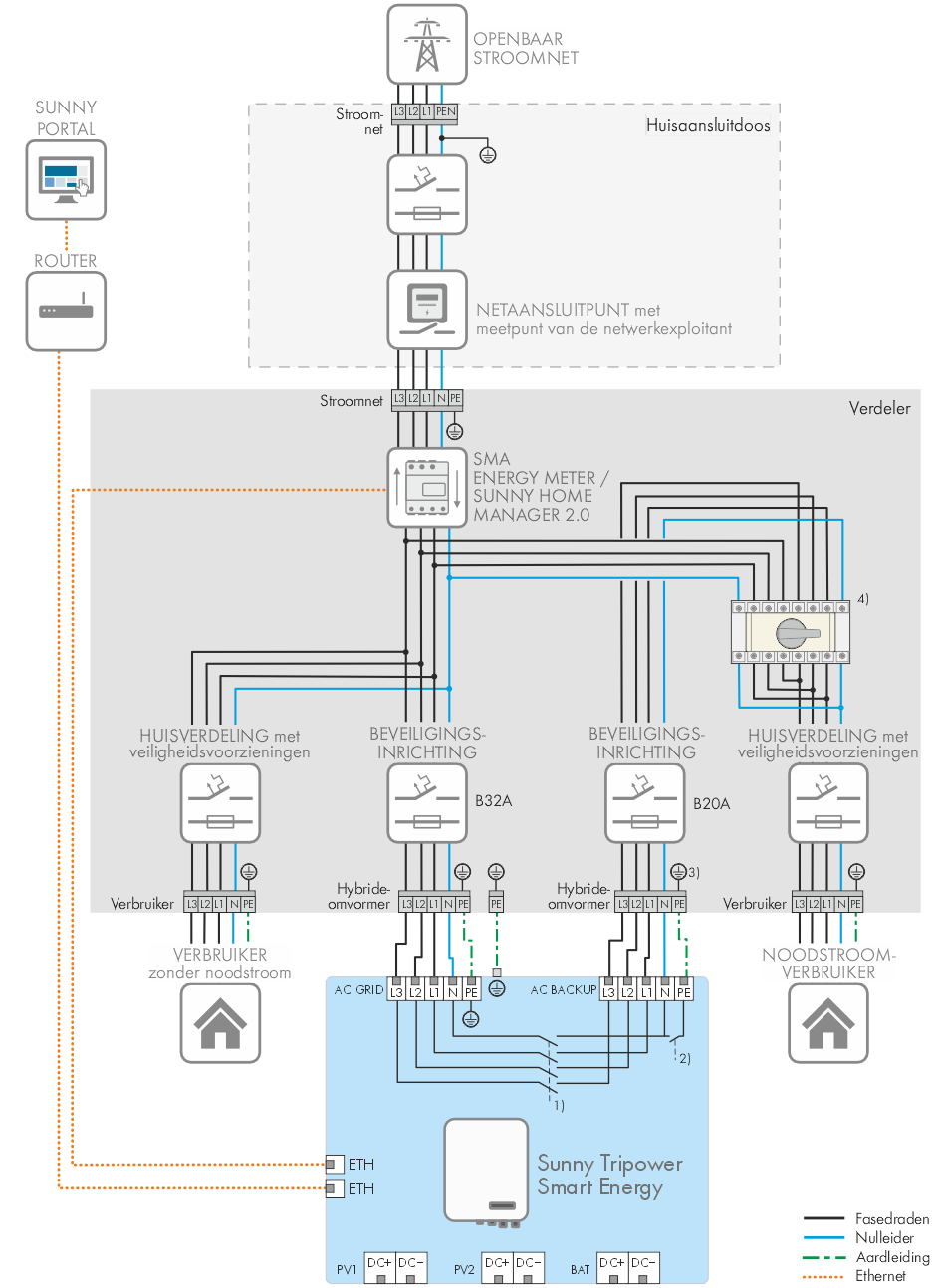

Schakelschema met back-upstroomsysteem en optionele lastomschakelaar

Schakelschema met noodstroomsysteem en optionele lastomschakelaar (voorbeeld)

Voetnoten:

1. opent in back-upstroombedrijf en bij niet geactiveerde AC-back-up

2. sluit uitsluitend in back-upstroombedrijf

3. Aardleiding moet bij geactiveerd back-upstroombedrijf worden aangesloten en bovendien met de potentiaalvereffeningsrail worden verbonden

4. optionele handmatige omschakelaar

   • voor de voeding van het volledige gebouw

   • voor geluidsarm bedrijf van de omvormer

   • bovendien moet de omvormer overeenkomstig de bedrijfsmodus worden geparametreerd
