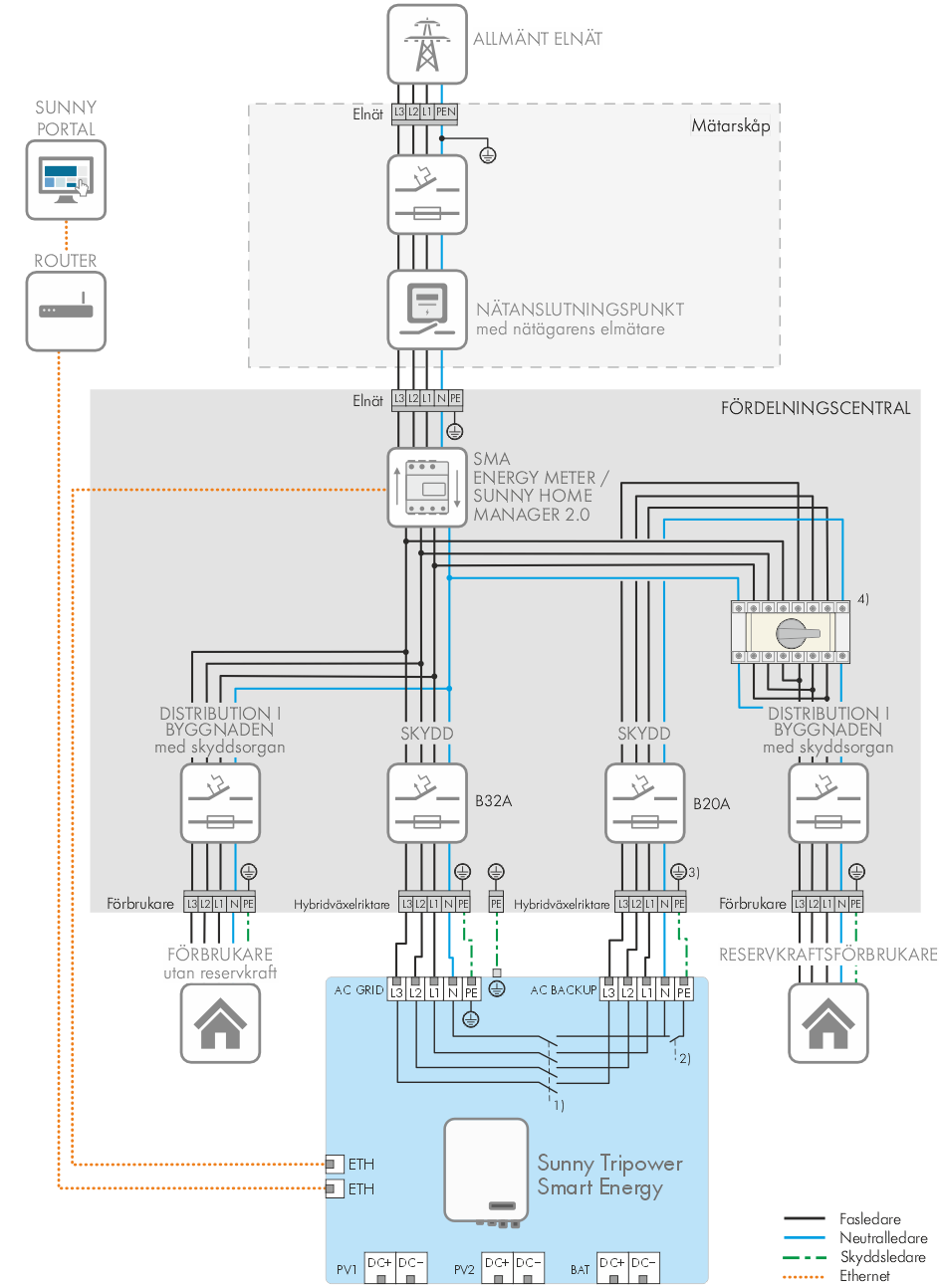

Kopplingsöversikt med reservkraftsystem och ytterligare lastomkopplare

Kopplingsöversikt med reservkraftssystem och ytterligare lastomkopplare (exempel)

Fotnoter:

1. öppnar vid reservkraftsdrift och inte vid aktiverad AC-backup

2. sluter endast vid reservkraftsdrift

3. Skyddsledare ska anslutas vid aktiverad reservkraftsdrift och är dessutom ansluten till jordskenan

4. tillval manuell omkopplare

   • för försörjning av hela huset

   • för tyst drift av växelriktaren

   • dessutom ska parameterinställning göras för växelriktaren beroende på driftsätt
