Prezentare generală a conexiunilor cu sistem de alimentare de avarie și comutator de deviere opțional

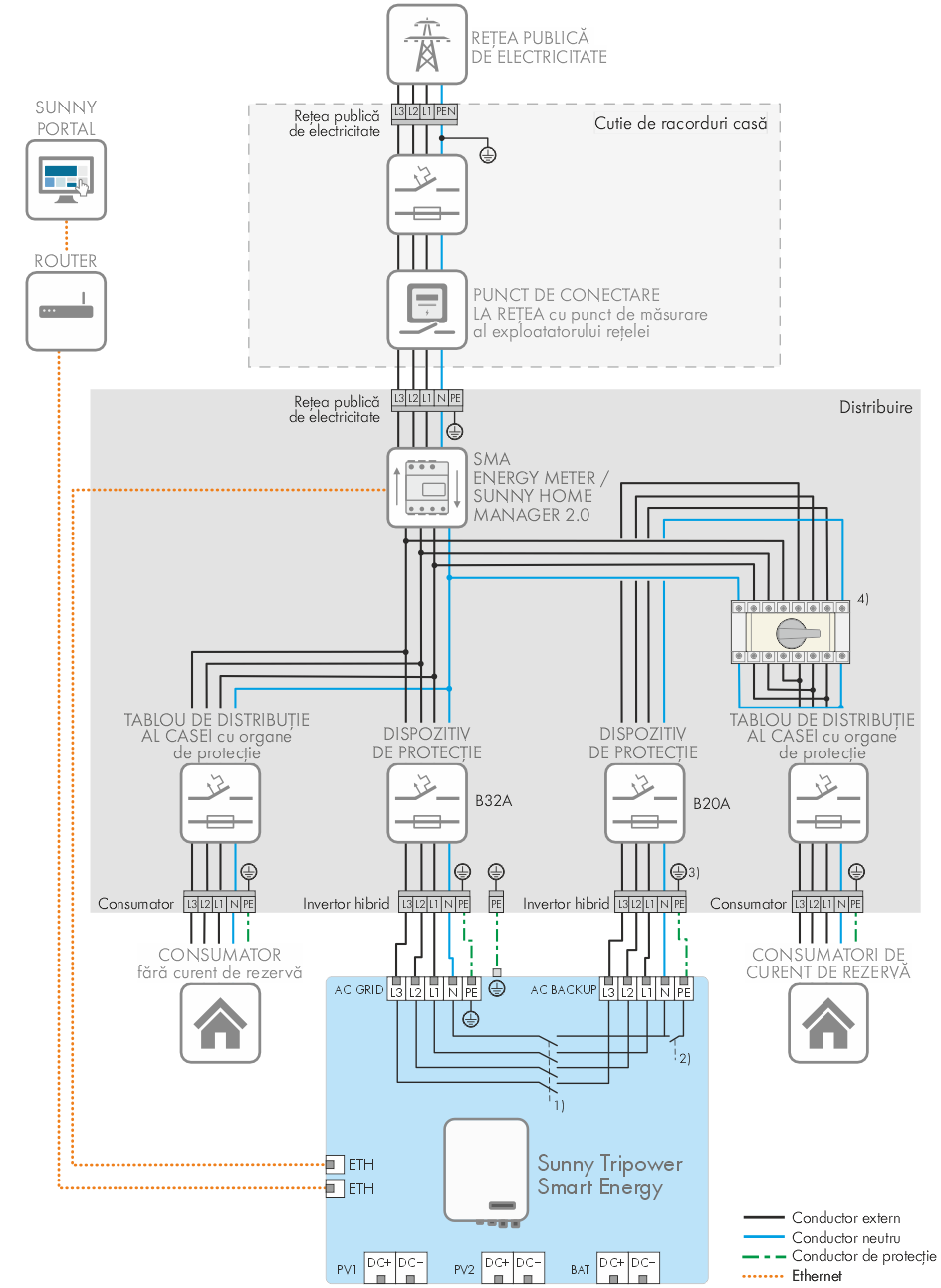

Prezentare generală a conexiunilor cu sistem de alimentare de avarie și comutator de deviere opțional (exemplu)

Note de subsol:

1. se deschide în regim de alimentare de avarie și dacă AC-Backup nu este activat

2. se închide exclusiv în regimul de alimentare de avarie

3. se conectează conductorul de protecție la regimul de alimentare de avarie activat și se poate lega suplimentar cu șina de egalizare a potențialului

4. comutator manual opțional

   • pentru alimentarea întregii case

   • pentru funcționarea silențioasă a invertorului

   • suplimentar, trebuie parametrizat corespunzător regimul de exploatare al invertorului
