Přehled zapojení se systémem záložního napájení a volitelným zátěžovým přepínačem

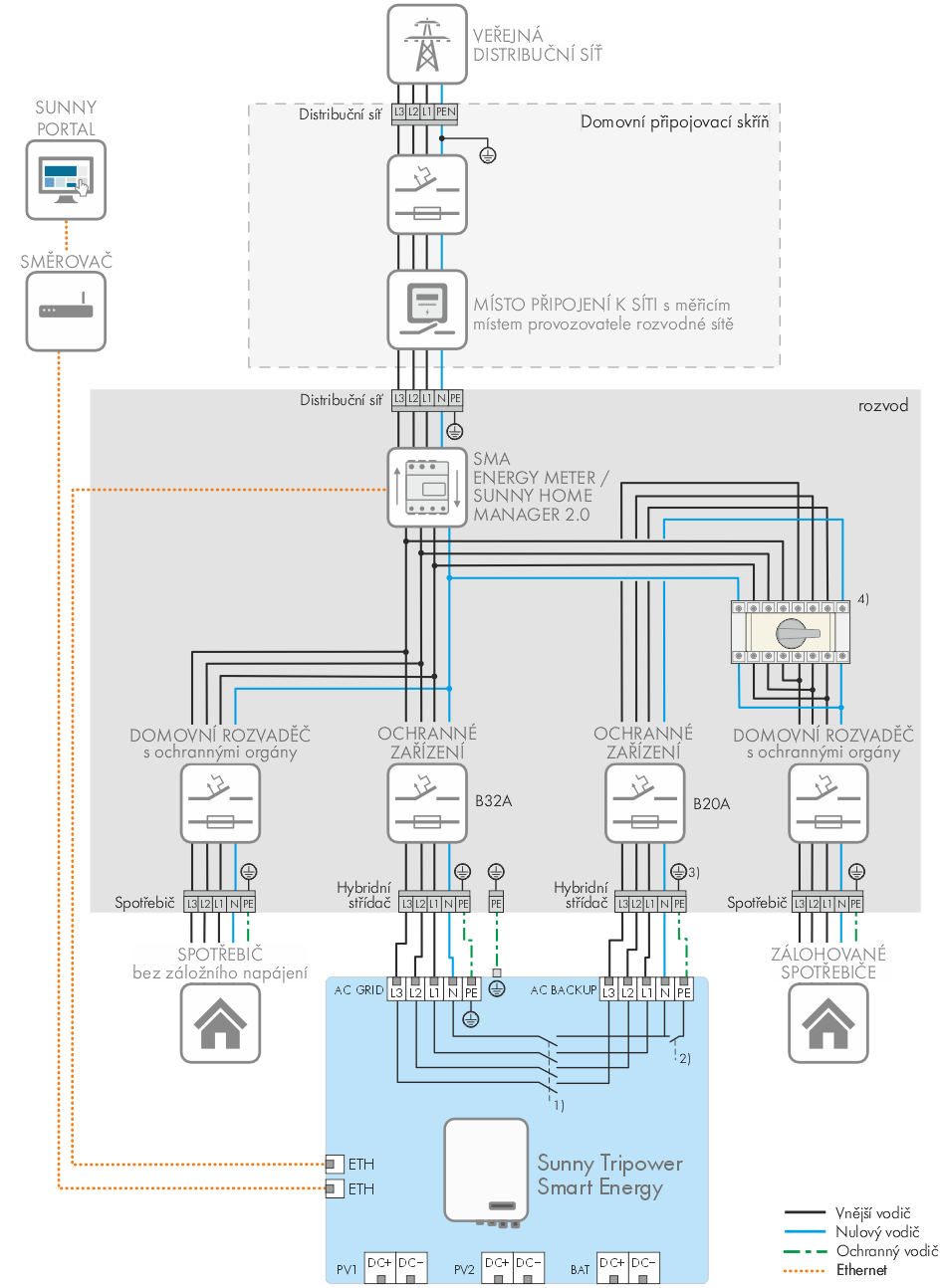

Přehled zapojení se systémem záložního napájení a volitelným zátěžovým přepínačem (příklad)

Poznámky pod čarou:

1. rozepne v režimu záložního napájení, a když není aktivováno záložní AC napájení

2. sepne výhradně v režimu záložního napájení

3. ochranný vodič se musí připojit, když se aktivuje režim záložního napájení, a navíc je připojen k liště pro vyrovnání potenciálů

4. volitelný ruční přepínač

   • pro napájení celého domu

   • pro tichý provoz střídače

   • navíc je třeba střídač parametrovat podle provozního režimu
