Преглед на окабеляването със система за резервно захранване и опционален превключвател за отклонение

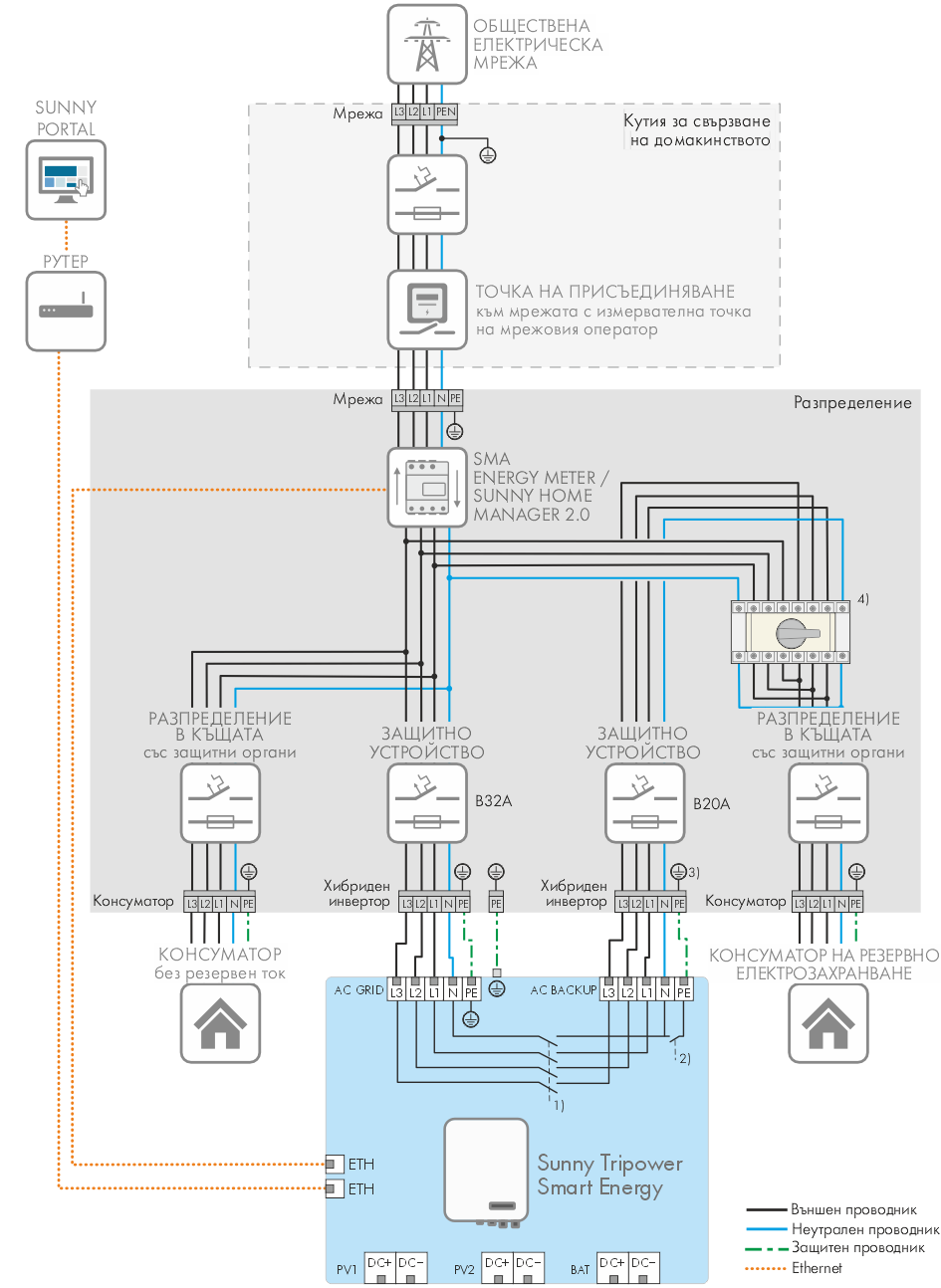

Преглед на окабеляването със система за резервно захранване и опционален превключвател за отклонение (пример)

Бележки под линия:

1. отваря в режим с резервно захранване и при неактивирана AC-Backup

2. затваря единствено в режим с резервно захранване

3. Защитният проводник PE трябва да се свърже при активиран режим с резервно захранване и допълнително да е свързан с шината за изравняване на потенциалите

4. допълнителен ръчен превключвател

   • за захранване на цялата къща

   • за безшумна работа на инвертора

   • параметрите на инвертора трябва допълнително да се определят според работния режим
