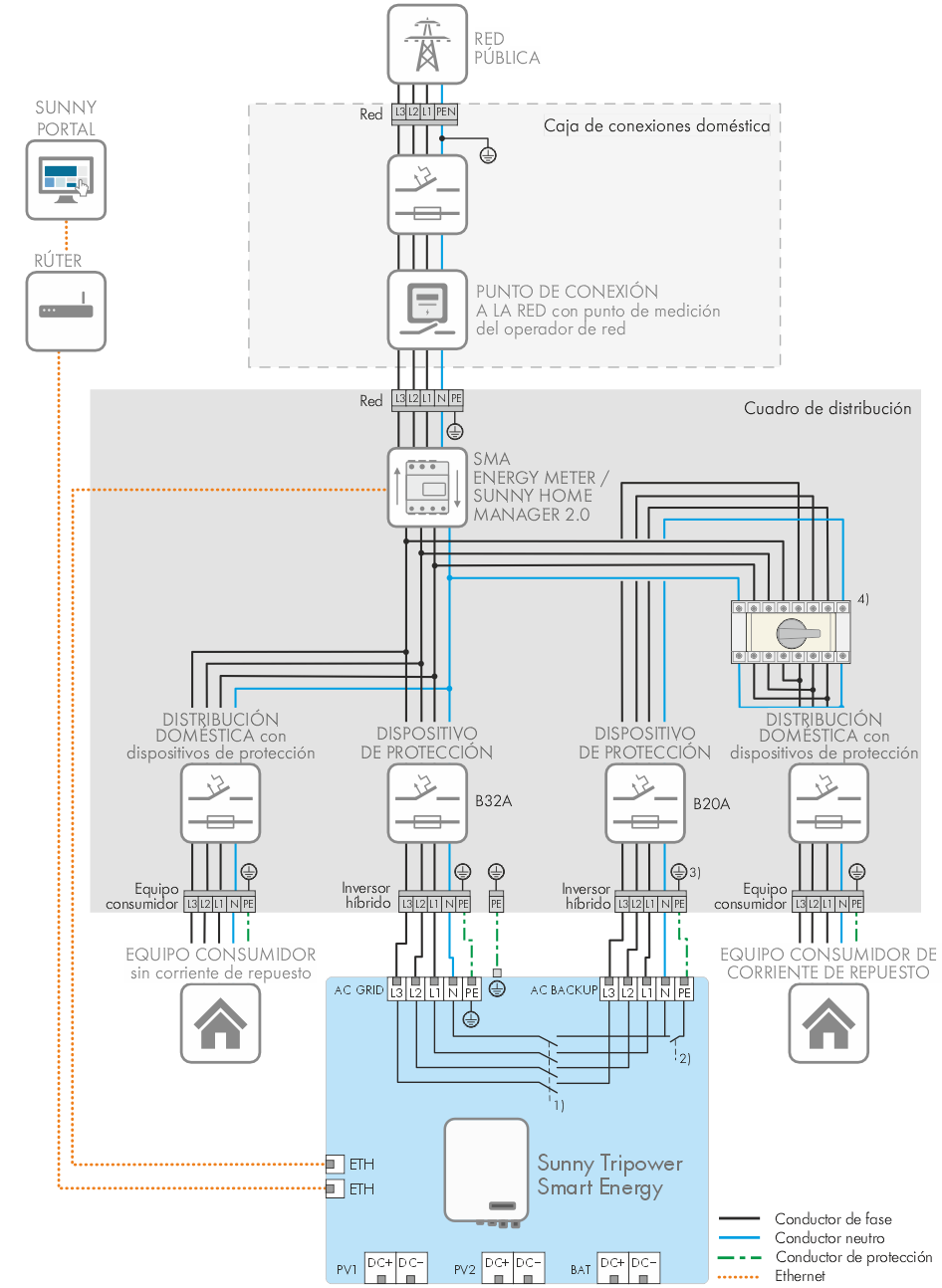

Esquema de interconexión con sistema eléctrico de repuesto y conmutador de carga opcional

Esquema de interconexión con sistema eléctrico de repuesto y conmutador de carga opcional (ejemplo)

Notas a pie de página:

1. se abre en caso de funcionamiento de la corriente de repuesto y con respaldo de CA no activado

2. se cierra exclusivamente en funcionamiento de la corriente de repuesto

3. El conductor de protección debe conectarse cuando esté activado el funcionamiento de la corriente de repuesto y, además, debe conectarse a la barra equipotencial.

4. conmutador manual opcional

   • para el suministro a todo el hogar

   • para un funcionamiento del inversor sin ruidos

   • además, el inversor debe parametrizarse según el modo de funcionamiento
