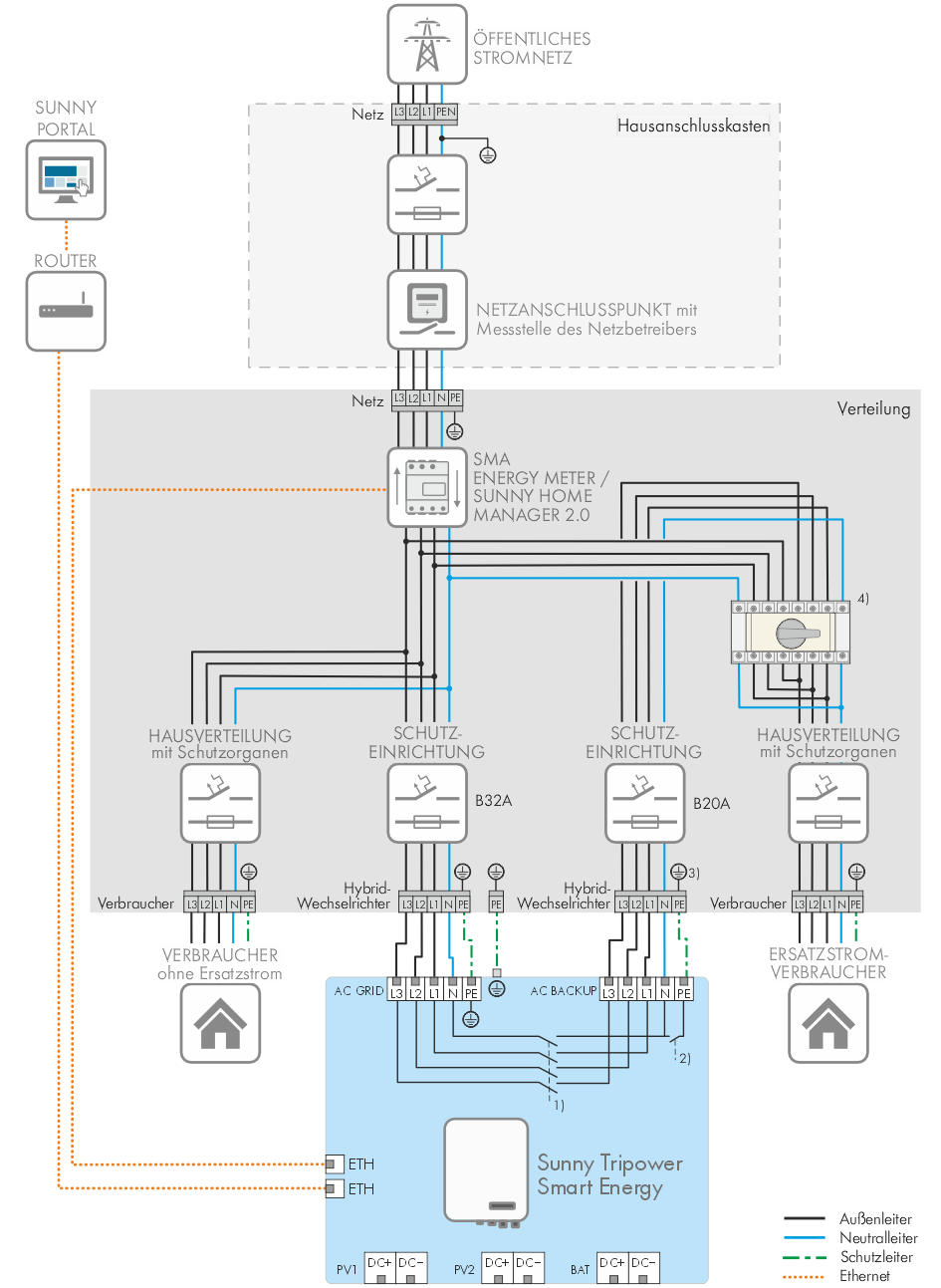

Verschaltungsübersicht mit Ersatzstromsystem und optionalem Lastumschalter

Verschaltungsübersicht mit Ersatzstromsystem und optionalem Lastumschalter (Beispiel)

Fußnoten:

1. öffnet im Ersatzstrombetrieb und bei nicht aktiviertem AC-Backup

2. schließ ausschließlich im Ersatzstrombetrieb

3. PE-Leiter ist bei aktiviertem Ersatzstrombetrieb anzuschließen und zusätzlich mit der Potentialausgleichsschiene verbunden

4. optionaler manueller Umschalter

   • für Versorgung des gesamten Hauses

   • für geräuscharmen Betrieb des Wechselrichters

   • zusätzlich ist der Wechselrichter der Betriebsart entsprechend zu parametrieren
