Vue d’ensemble du câblage avec système d’alimentation de secours et commutateur de charge en option

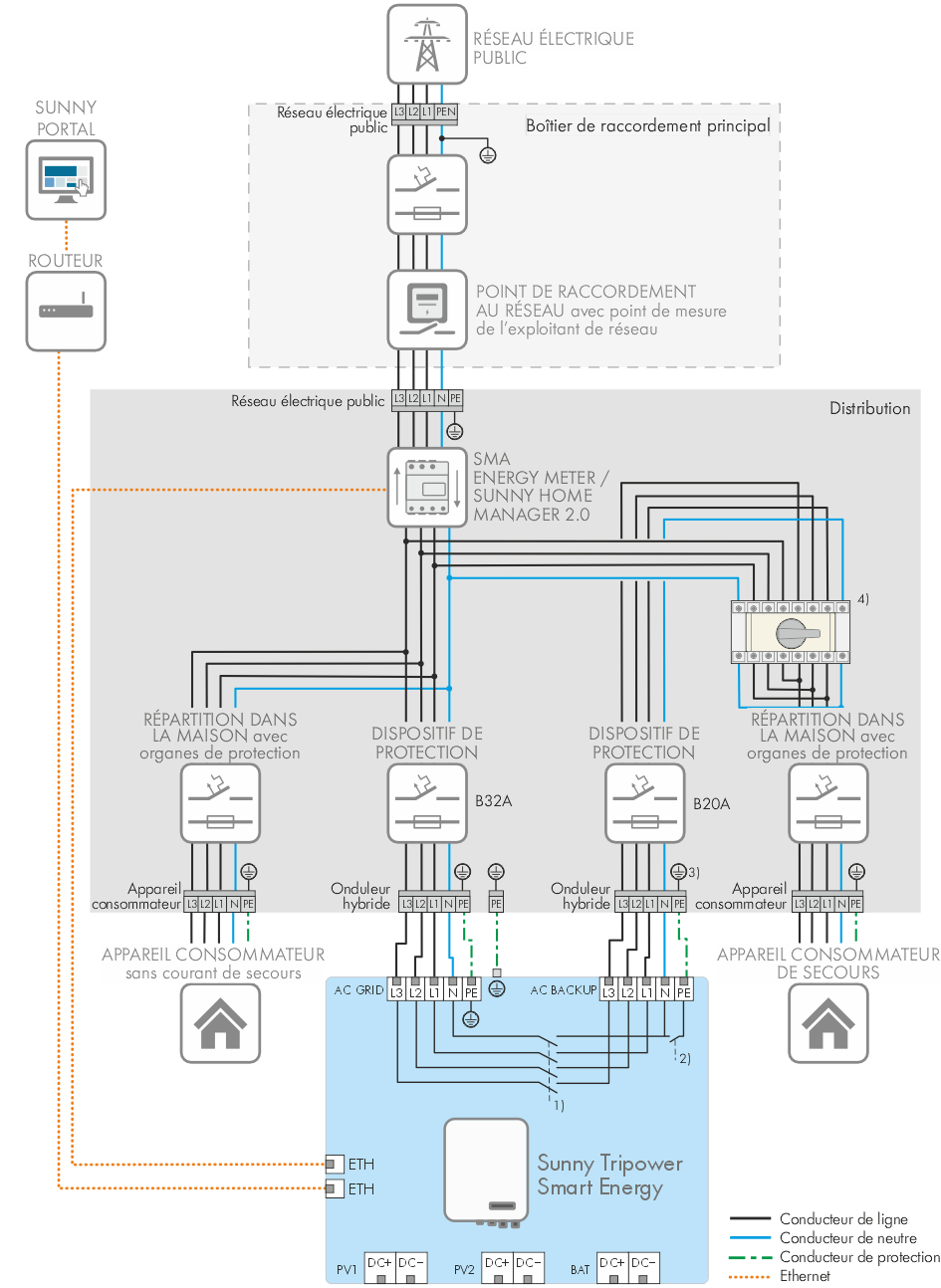

Vue d’ensemble du câblage avec système d’alimentation de secours et commutateur de charge en option (exemple)

Notes de bas de page :

1. s’ouvre en mode courant de secours et lorsque la borne AC-Backup n’est pas activée

2. se ferme uniquement en mode courant de secours

3. Le conducteur de protection doit être raccordé lorsque le mode courant de secours est activé et doit également être relié à la barre de terre

4. commutateur manuel en option

   • pour l’alimentation de toute la maison

   • pour un fonctionnement silencieux de l’onduleur

   • de plus, l’onduleur doit être paramétré en fonction du mode de fonctionnement
