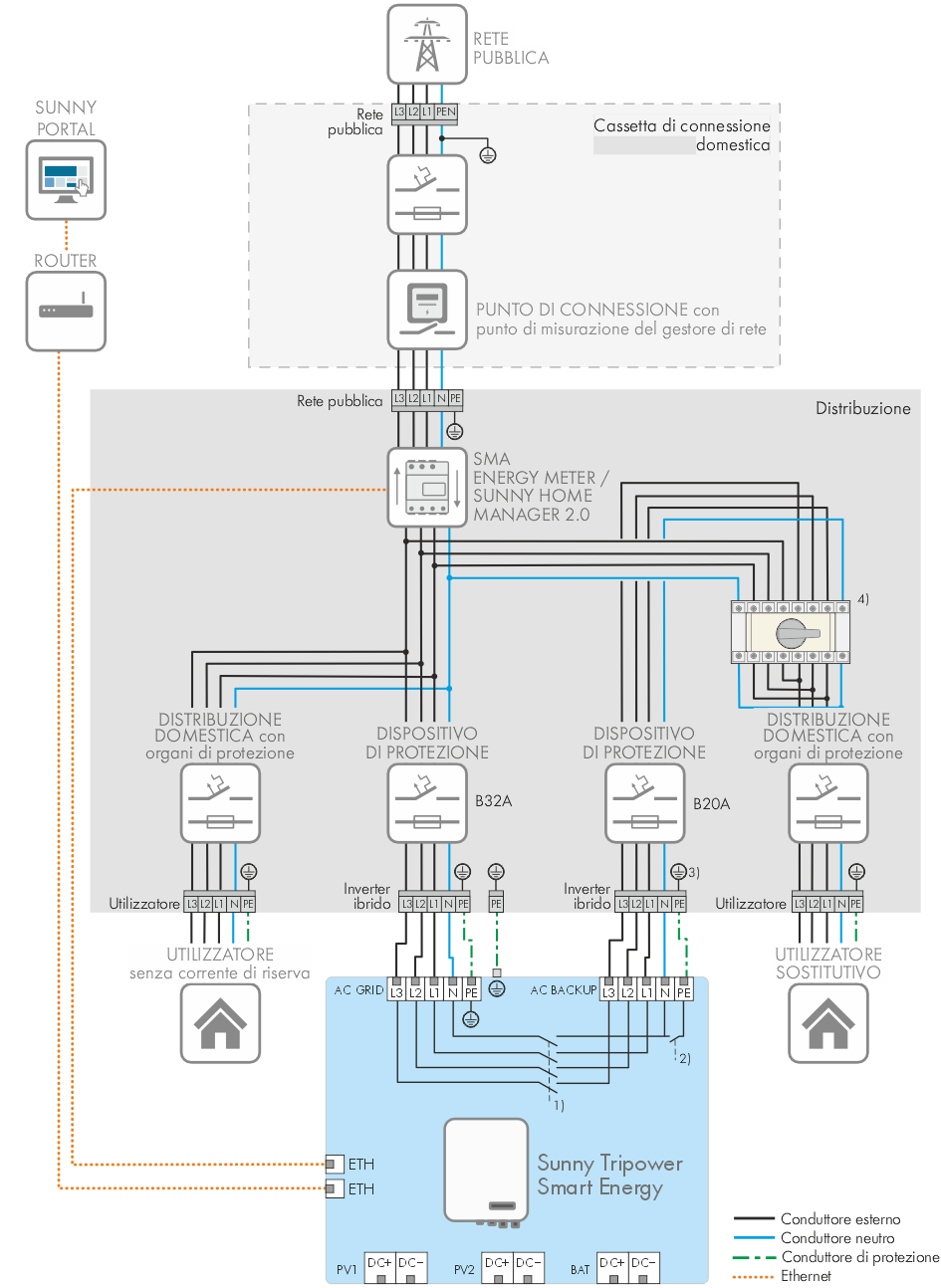

Panoramica dei collegamenti con sistema di backup e sezionatore opzionale

Panoramica dei collegamenti con sistema di backup e sezionatore opzionale (esempio)

Note a piè di pagina:

1. si apre in caso di funzionamento di backup e con backup CA non attivato

2. si chiude solo durante il funzionamento di backup

3. Il conduttore di protezione deve essere collegato con funzionamento di backup attivo ed e collegato anche alla sbarra di terra

4. sezionatore manuale opzionale

   • per alimentare l'intera abitazione

   • per il funzionamento silenzioso dell'inverter

   • inoltre l'inverter deve essere parametrizzato in base alla modalità di funzionamento
