Anschlüsse vom Wechselrichter trennen

Fachkraft

Um den Wechselrichter nach Ablauf seiner Lebensdauer vollständig außer Betrieb zu nehmen, gehen Sie vor wie in diesem Kapitel beschrieben. Wenn der Wechselrichter defekt ist und Sie ein Austauschgerät erhalten haben, beachten Sie die Hinweise zum ( > Produkt durch Austauschgerät ersetzen).

Vorgehen:

  1. Den Wechselrichter spannungsfrei schalten ( > Wechselrichter spannungsfrei schalten).

  2. VORSICHT

    Verbrennungsgefahr durch heiße Gehäuseteile

    1. 30 Minuten warten, bis das Gehäuse abgekühlt ist.
  3. Überwurfmutter von der Gewindehülse für das Netzwerkkabel abdrehen.
    4. 14637903500
  4. Gewindehülse von dem Gewinde der Netzwerkbuchse am Wechselrichter abdrehen und abnehmen.
    5. 14637905292
  5. Den Stecker des Netzwerkkabels entriegeln und aus der Buchse am Wechselrichter abziehen.
  6. Kabeltülle aus Gewindehülse herausnehmen und Netzwerkkabel aus der Kabeltülle entfernen.
  7. Das Netzwerkkabel aus der Gewindehülse und der Überwurfmutter herausführen.
    8. 14635799948

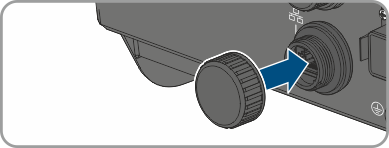

  8. Schutzkappe auf die Netzwerkbuchse setzen.
    9. 14635801740

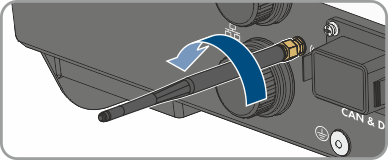

  9. Die Antenne abdrehen und abnehmen.
  10. Wenn Schutzkappe vorhanden, die Schutzkappe auf die Buchse für den Anschluss der Antenne stecken.
    11. 14401184012
  11. Den COM-Stecker aus der Buchse entfernen.
    12. 14401184396
  12. Die Überwurfmutter von der Gewindehülse lösen.
    13. 14401184780
  13. Die Anschlussklemme aus der Gewindehülse entfernen.
    14. 14401185164
  14. Alle Leiter mit einem Schraubendreher (Klingenbreite: 2,5 mm) aus den Klemmstellen entfernen.
  15. Die Schutzkappe auf die Buchse setzen.
    16. 14635803532

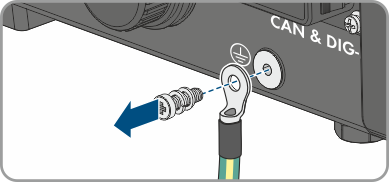

  16. Den AC-Schutzleiter und falls vorhanden das Erdungskabel des PV-Generatorgestells entfernen. Dazu an jedem Anschlusspunkt die Linsenkopfschraube M5x12 herausdrehen (PH2) und Erdungskabel entfernen.
