Verschaltungsübersicht mit Ersatzstromsystem

9827236620

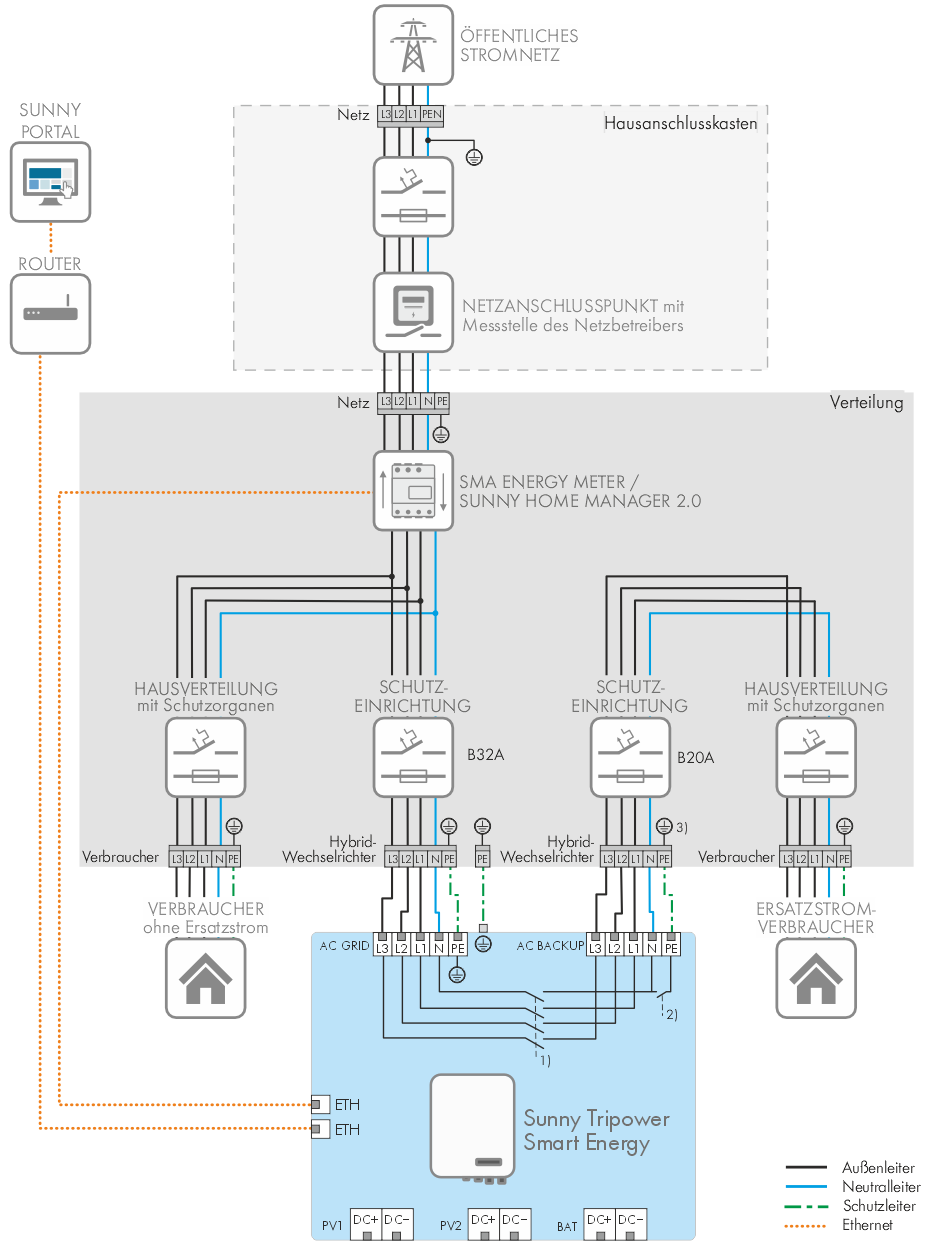

Verschaltungsübersicht mit Ersatzstromsystem (Beispiel)

Fußnoten:

  1. öffnet im Ersatzstrombetrieb

  2. schließt im Ersatzstrombetrieb

  3. der PE-Leiter ist separat anzuschließen

    Verschaltungsübersicht ohne Ersatzstromsystem
    Verschaltungsübersicht mit Ersatzstromsystem und optionalem Lastumschalter
