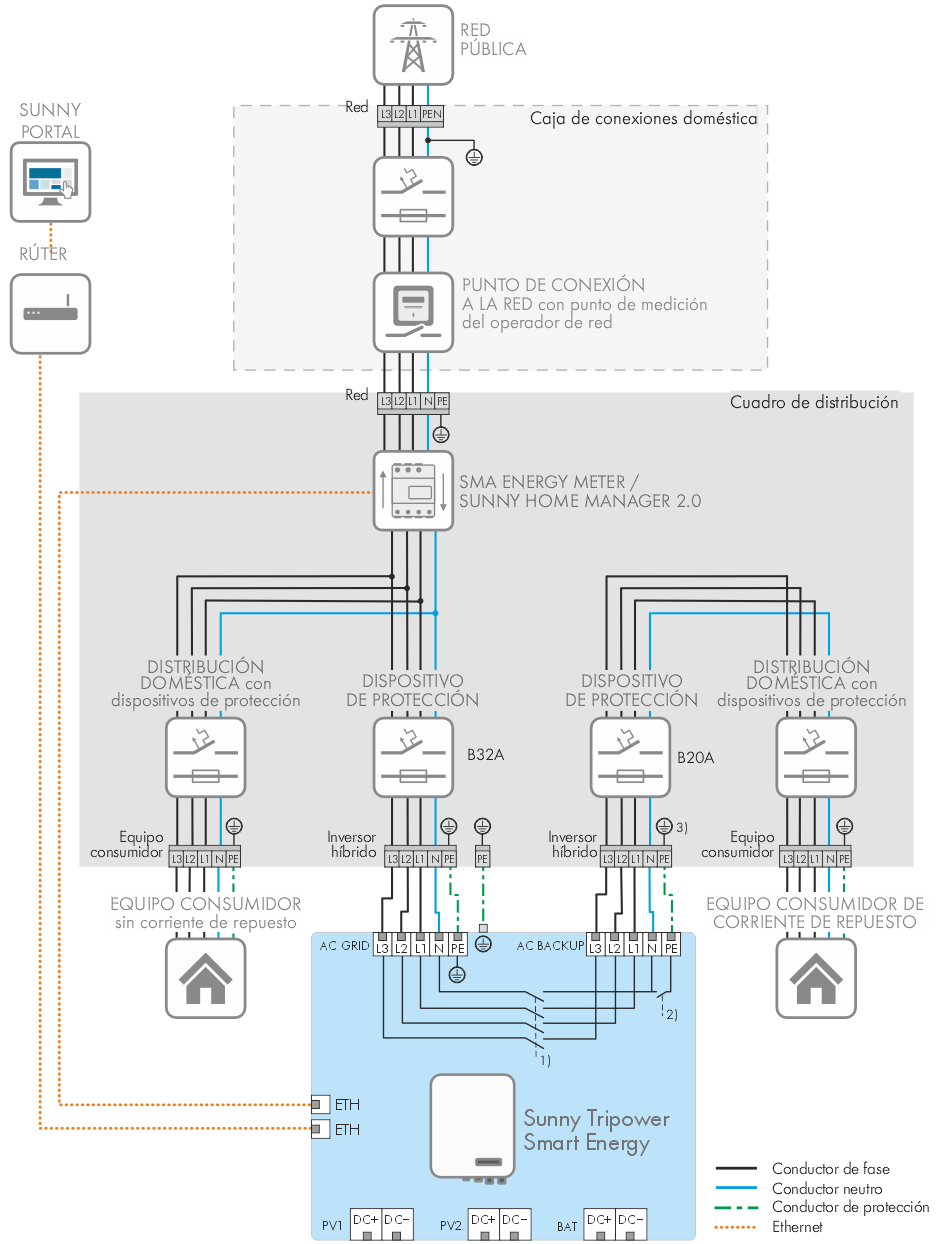

Esquema de interconexión con sistema eléctrico de repuesto

Esquema de interconexión con sistema eléctrico de repuesto (ejemplo)

Notas a pie de página:

1. abre en caso de funcionamiento de la corriente de repuesto

2. cierra en caso de funcionamiento de la corriente de repuesto

3. el conductor de protección debe conectarse por separado
