Tilslutningsvarianter

Afhængigt af driftstypen skal tilslutningen udføres på forskellig vis.

Anvendelse af multifunktionsrelæet som fejlmeldekontakt

Du kan bruge multifunktionsrelæet som fejlmeldekontakt og vise eller melde en fejl eller omformerens fejlfrie drift vha. en egnet visningsanordning. Ved behov kan du tilslutte flere omformere til en fejlmelder eller driftsmelder.

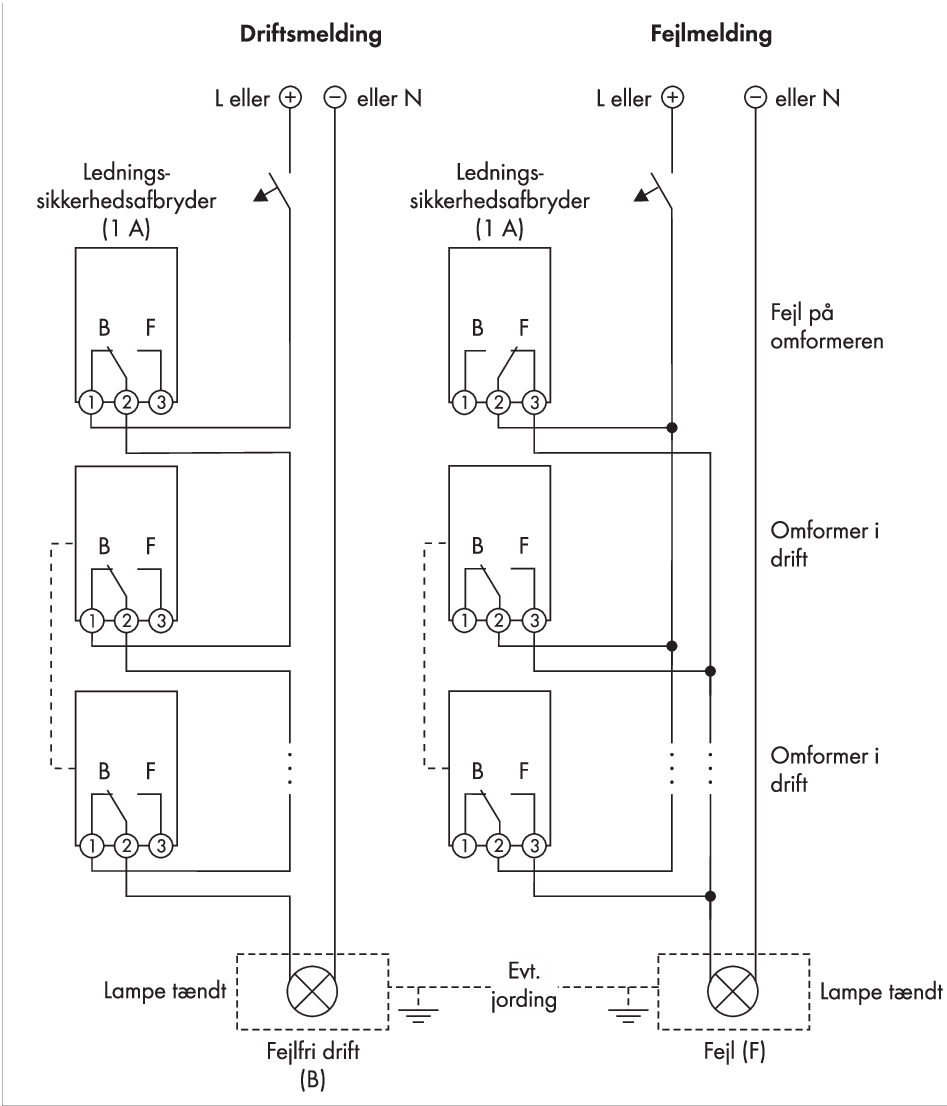

Tilslutningsskema med flere omformere ved tilslutning af en driftsmelder og tilslutningsskema ved tilslutning af en fejlmelder (eksempel)

Styring af forbrugere via multifunktionsrelæet eller effektafhængig opladning af batterier

Multifunktionsrelæet kan styre forbrugere eller oplade batterier effektafhængigt. I den forbindelse skal der tilsluttes en kontaktor (K1) til multifunktionsrelæet. Kontaktoren (K1) er beregnet til at til- og frakoble driftsstrømmen til forbrugeren. Hvis det ønskes at oplade batterier iht. den effekt, der er til rådighed, aktiverer eller deaktiverer kontaktoren opladningen af batterierne.

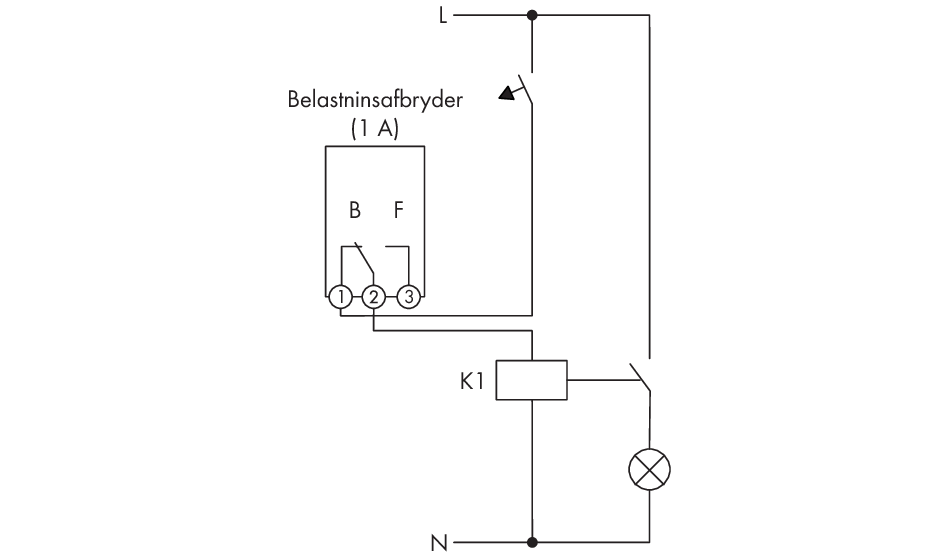

Tilslutningsskema ved tilslutning til styring af en forbruger eller til effektafhængig opladning af batterier

Melding af netrelæets koblingstilstand.

Multifunktionsrelæet kan udløse et signal til netudbyderen, så snart omformeren kobles op til det offentlige elnet. I den forbindelse skal multifunktionsrelæerne for alle omformere forbindes parallelt.

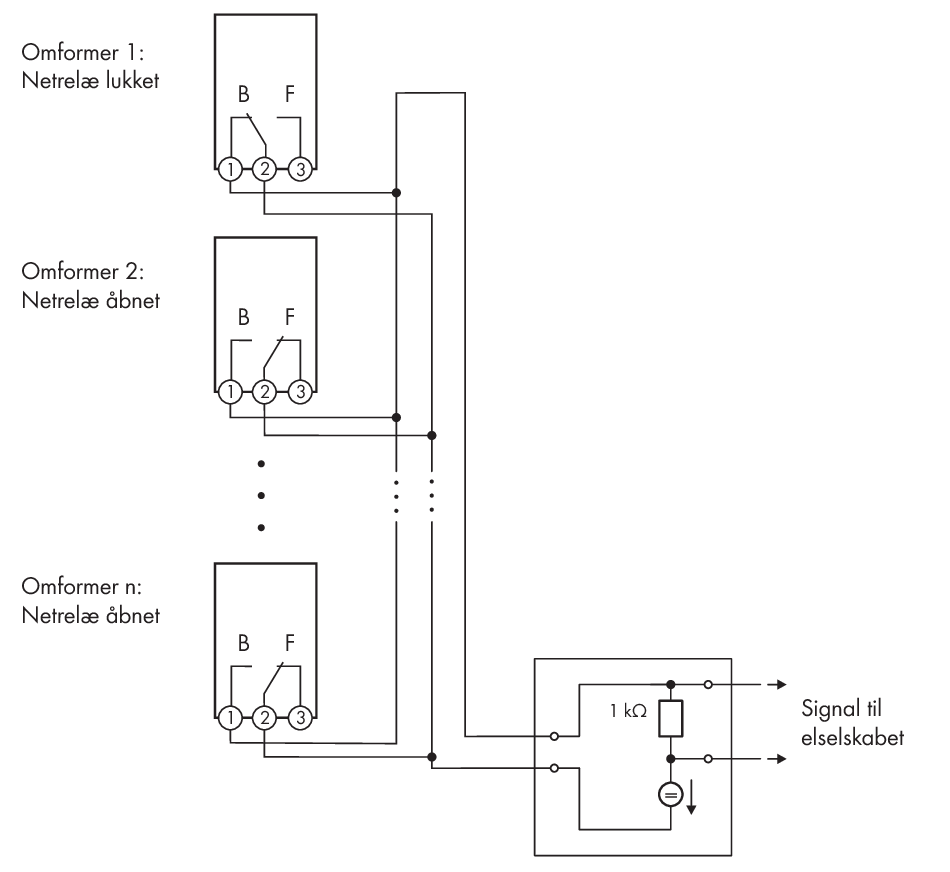

Tilslutningsskema for melding af netrelæets koblingstilstand (eksempel)
