Bağlantı seçenekleri

İşletim türüne göre, bağlantı için farklı davranmak zorundasınız.

Çok fonksiyonlu rölenin hata bildirim kontağı olarak kullanılması

Çok fonksiyonlu röleden hata bildirim kontağı olarak faydalanabilir ve uygun bir gösterge tertibatı yardımıyla, eviricinin bir hatasını veya sorunsuz işletimini görüntületebilir veya rapor ettirebilirsiniz. Gerektiğinde, bir arıza veya çalışma görüntüleyiciye birden fazla evirici bağlayabilirsiniz.

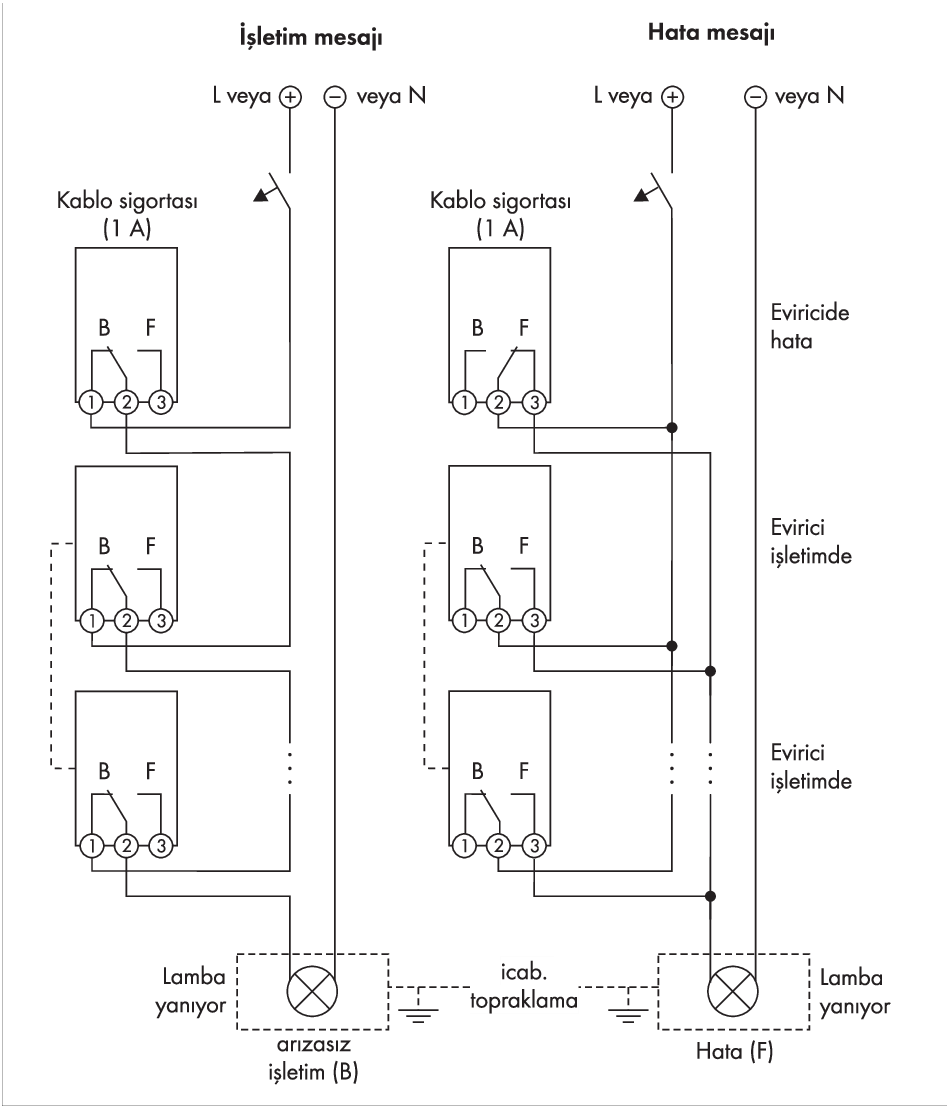

Birden fazla eviricinin bir çalışma görüntüleyiciye bağlanması için devre şeması ve bir hata görüntüleyiciye bağlantısı için devre şeması (örnek)

Çok fonksiyonlu röleyle, güce bağlı olarak akülerin şarj edilmesi ve yüklerin kontrolü

Çok fonksiyonlu röle güce bağlı olarak aküleri şarj edebilir veya yükleri kontrol edebilir. Bunun için çok fonksiyonlu röleye bir kontaktör (K1) bağlamalısınız. Kontaktör (K1) yük akımını açar ve kapatır. Akülerin mevcut güce bağlı olarak şarj edilmesini istiyorsanız, kontaktör akü şarjını etkinleştirip devreden çıkarabilir.

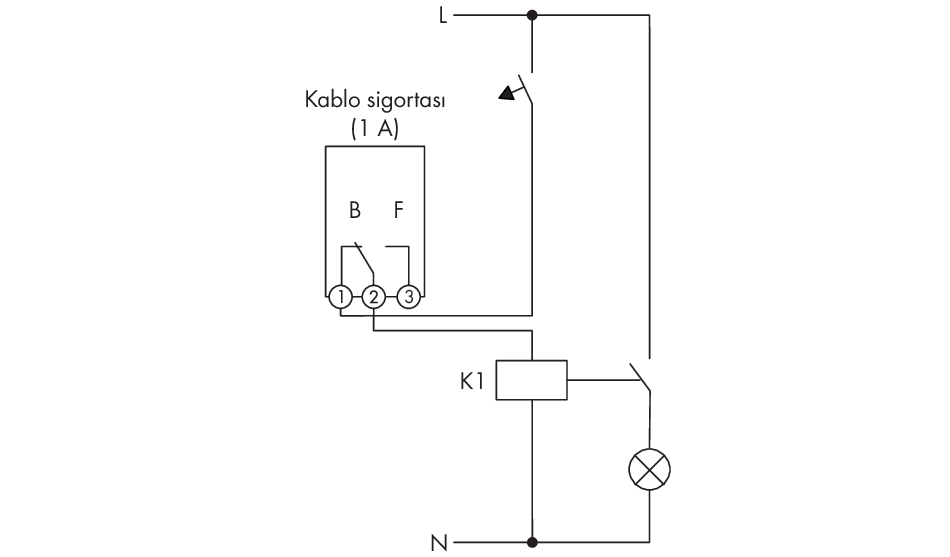

Bir yükün kontrol edilmesi veya akülerin güce bağlı olarak şarj edilmesi için yapılacak bağlantının devre şeması

Şebeke rölesinin kumanda durumunun bildirilmesi

Çok fonksiyonlu röle, evirici elektrik şebekesine bağlanır bağlanmaz şebeke işleticisine bir sinyal gönderebilir. Bunun için tüm eviricilerin çok fonksiyonlu röleleri paralel bağlanmalıdır.

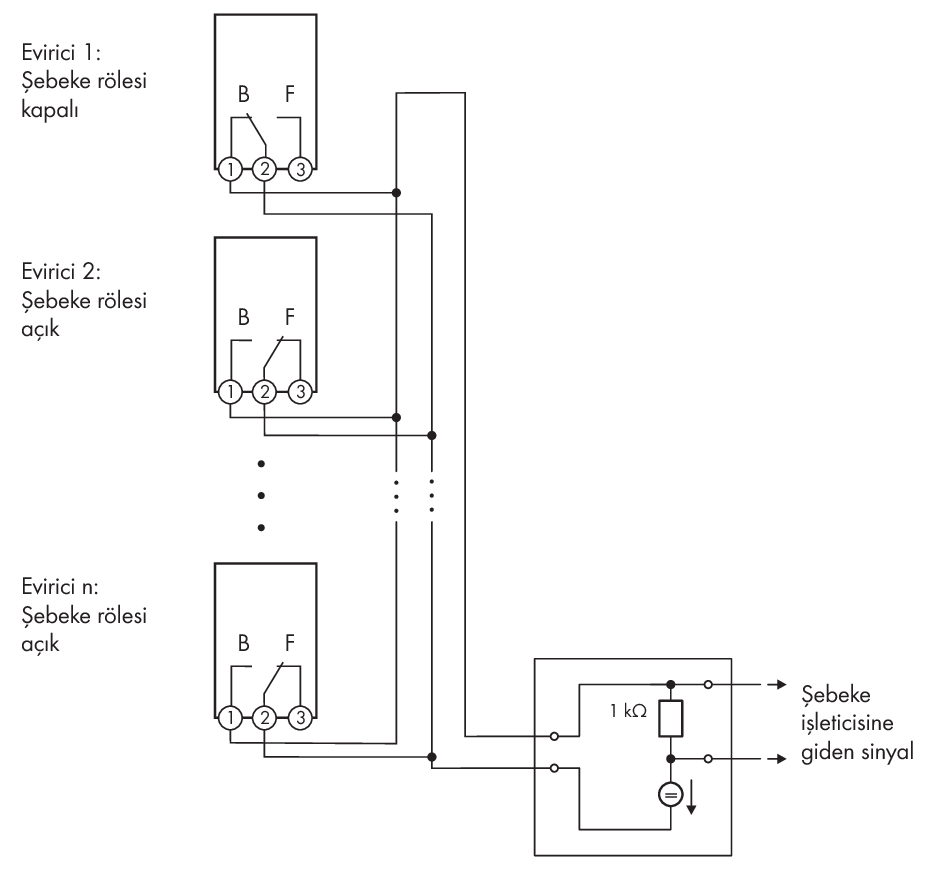

Şebeke rölesi kumanda durumunun bildirilmesi için bağlantı şeması (örnek)
