Παραλλαγές σύνδεσης

Ανάλογα με τον τρόπο λειτουργίας πρέπει να ακολουθήσετε διαφορετική διαδικασία για τη σύνδεση.

Χρήση του ρελέ πολλαπλών λειτουργιών ως επαφή σηματοδότησης σφαλμάτων

Μπορείτε να χρησιμοποιήσετε το ρελέ πολλαπλών λειτουργιών ως επαφή σηματοδότησης σφαλμάτων για την προβολή ή τη σηματοδότηση ενός σφάλματος ή της απρόσκοπτης λειτουργίας του μετατροπέα μέσω κατάλληλου συστήματος ενδείξεων. Εάν χρειάζεται, μπορείτε να συνδέσετε πολλούς μετατροπείς σε μία επαφή σηματοδότησης σφαλμάτων ή λειτουργίας.

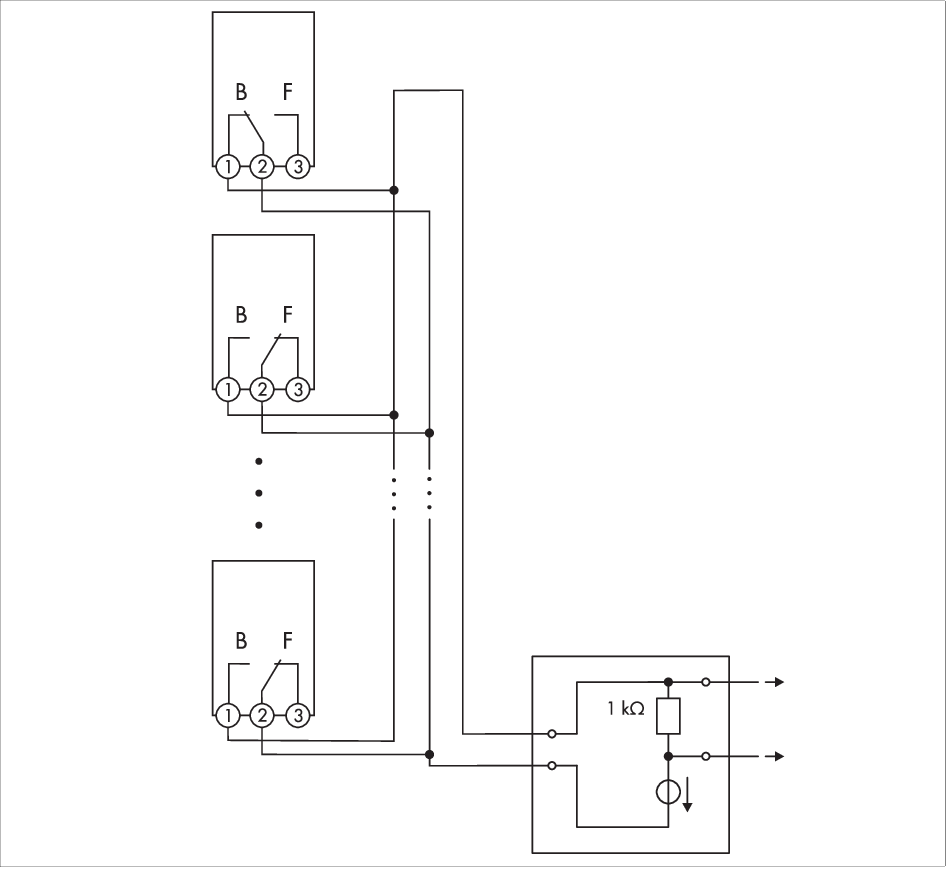

Σχέδιο σύνδεσης πολλών μετατροπέων για τη σύνδεση μιας συσκευής σηματοδότησης λειτουργίας και σχέδιο σύνδεσης για τη σύνδεση μιας συσκευής σηματοδότησης σφαλμάτων (παράδειγμα)

Έλεγχος ηλεκτρικών καταναλωτών ή φόρτιση συσσωρευτών σε συνάρτηση με την ισχύ

Το ρελέ πολλαπλών λειτουργιών μπορεί να ελέγχει ηλεκτρικούς καταναλωτές ή να φορτίζει συσσωρευτές σε συνάρτηση με την ισχύ. Προς το σκοπό αυτό πρέπει να συνδέσετε ένα ρελέ (K1) στο ρελέ πολλαπλών λειτουργιών. Το ρελέ (K1) εξυπηρετεί την ενεργοποίηση και την απενεργοποίηση του ρεύματος λειτουργίας για τον ηλεκτρικό καταναλωτή. Εάν θέλετε να φορτίζετε συσσωρευτές σε συνάρτηση με τη διαθέσιμη ισχύ, το ρελέ εξυπηρετεί την ενεργοποίηση και την απενεργοποίηση των συσσωρευτών.

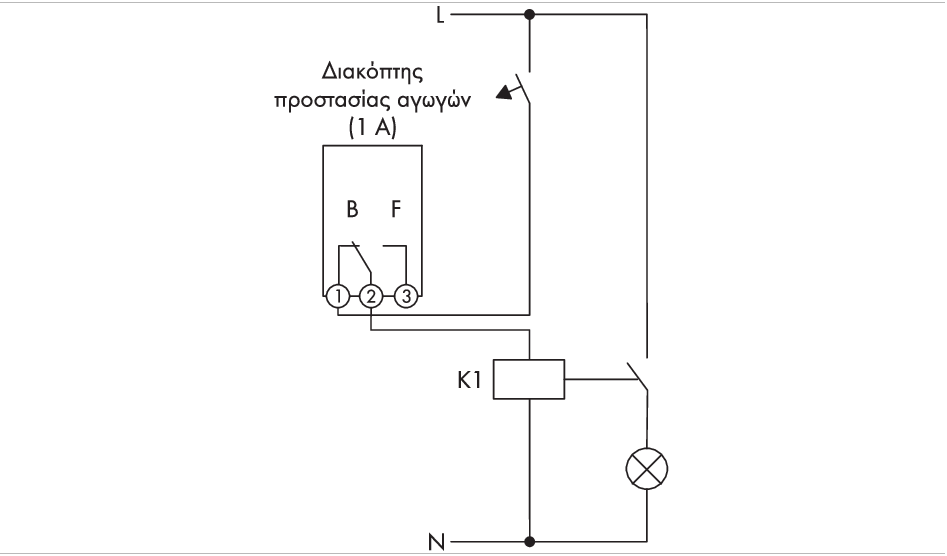

Σχέδιο σύνδεσης για έλεγχο ενός ηλεκτρικού καταναλωτή ή για τη φόρτιση συσσωρευτών σε συνάρτηση με την ισχύ

Σηματοδότηση κατάστασης μεταγωγής του ρελέ δικτύου

Το ρελέ πολλαπλών λειτουργιών μπορεί να ενεργοποιεί τη μετάδοση ενός σήματος προς το φορέα εκμετάλλευσης δικτύου μόλις ο μετατροπέας συνδεθεί στο δημόσιο ηλεκτρικό δίκτυο. Προς το σκοπό αυτό πρέπει να συνδέσετε το ρελέ πολλαπλών λειτουργιών παράλληλα με όλους τους μετατροπείς.

Σχέδιο σύνδεσης για τη σηματοδότηση της κατάστασης μεταγωγής του ρελέ δικτύου (παράδειγμα)
