Različice priključkov
Način priključitve je odvisen od načina delovanja.
|
Način delovanja |
Različica priključka |
|---|---|
|
Sporočilo o napaki (FltInd) |
Uporaba večfunkcijskega releja kot kontakta za javljanje motenj ali stanja obratovanja |
|
Lastna poraba (SelfCsmp) |
Krmiljenje več porabnikov ali polnjenje akumulatorjev v odvisnosti od moči z večfunkcijskim relejem |
|
Krmiljenje prek komunikacije (ComCtl) |
Krmiljenje več porabnikov ali polnjenje akumulatorjev v odvisnosti od moči z večfunkcijskim relejem |
|
Akumul. pomnilnik (BatCha) |
Krmiljenje več porabnikov ali polnjenje akumulatorjev v odvisnosti od moči z večfunkcijskim relejem |
|
Krmiljenje ventilatorja (FanCtl) |
Priključitev zunanjega ventilatorja (glejte dokumentacijo ventilatorja) |
|
Stanje omrežnega releja (GriSwCpy) |
Javljanje stikalnega stanja omrežnega releja |
Uporaba večfunkcijskega releja kot kontakta za javljanje motenj ali stanja obratovanja
Večfunkcijski rele lahko uporabite kot kontakt za javljanje motenj, ki prek ustrezne prikazovalne naprave prikazuje ali javlja napake ali nemoteno delovanje razsmernika. Po potrebi lahko na en javljalnik napak ali delovanja priključite več razsmernikov.
Priključni načrt z več razsmerniki pri priključitvi enega javljalnika obratovanja in priključni načrt pri priključitvi enega javljalnika napak (primer)
Krmiljenje več porabnikov ali polnjenje akumulatorjev v odvisnosti od moči z večfunkcijskim relejem
Z večfunkcijskim relejem lahko krmilite porabnike ali polnite akumulatorje v odvisnosti od moči. Za ta namen morate na večfunkcijski rele priključiti kontaktor (K1). Kontaktor (K1) omogoča vklapljanje in izklapljanje porabnikov. Če želite v odvisnosti od razpoložljive moči polniti akumulatorje, kontaktor vklopi ali izklopi polnjenje akumulatorjev.

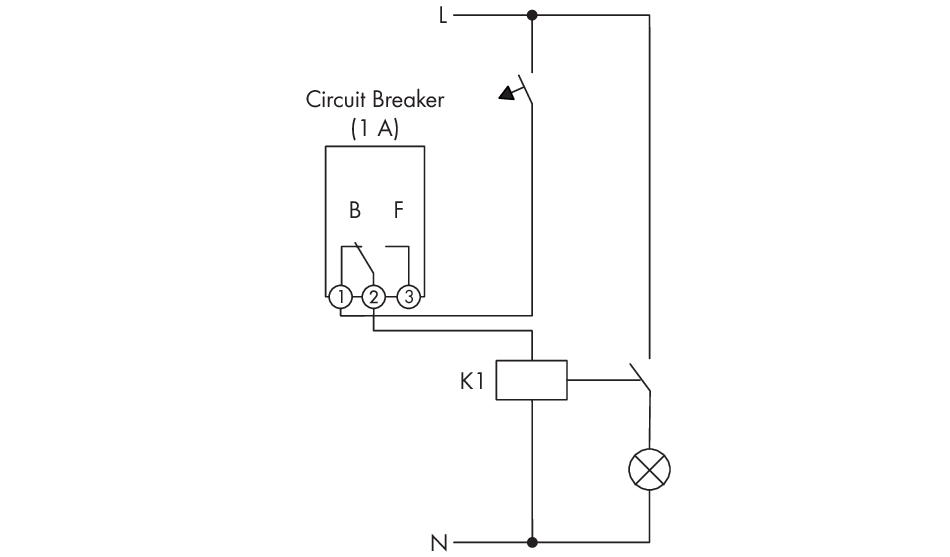

Priključni načrt pri priključitvi za krmiljenje enega porabnika ali polnjenje akumulatorjev v odvisnosti od moči
Javljanje stikalnega stanja omrežnega releja
Večfunkcijski rele lahko odda signal upravitelju omrežja, takoj ko se razsmernik priključi na javno električno omrežje. Za ta namen je treba vzporedno povezati večfunkcijske releje vseh razsmernikov.
Priključni načrt za javljanje stikalnega stanja omrežnega releja (primer)
