Variantes de ligação

O procedimento de ligação é diferente, dependendo do modo de funcionamento escolhido.

Utilizar o relé multifunções como contacto indicador de falhas

Pode utilizar o relé multifunções como contacto de sinalização de falhas, definindo que lhe seja indicado ou comunicado um erro ou o funcionamento sem problemas do inversor através de um dispositivo indicador. Caso necessário, é possível ligar vários inversores a um indicador de falhas ou indicador de funcionamento.

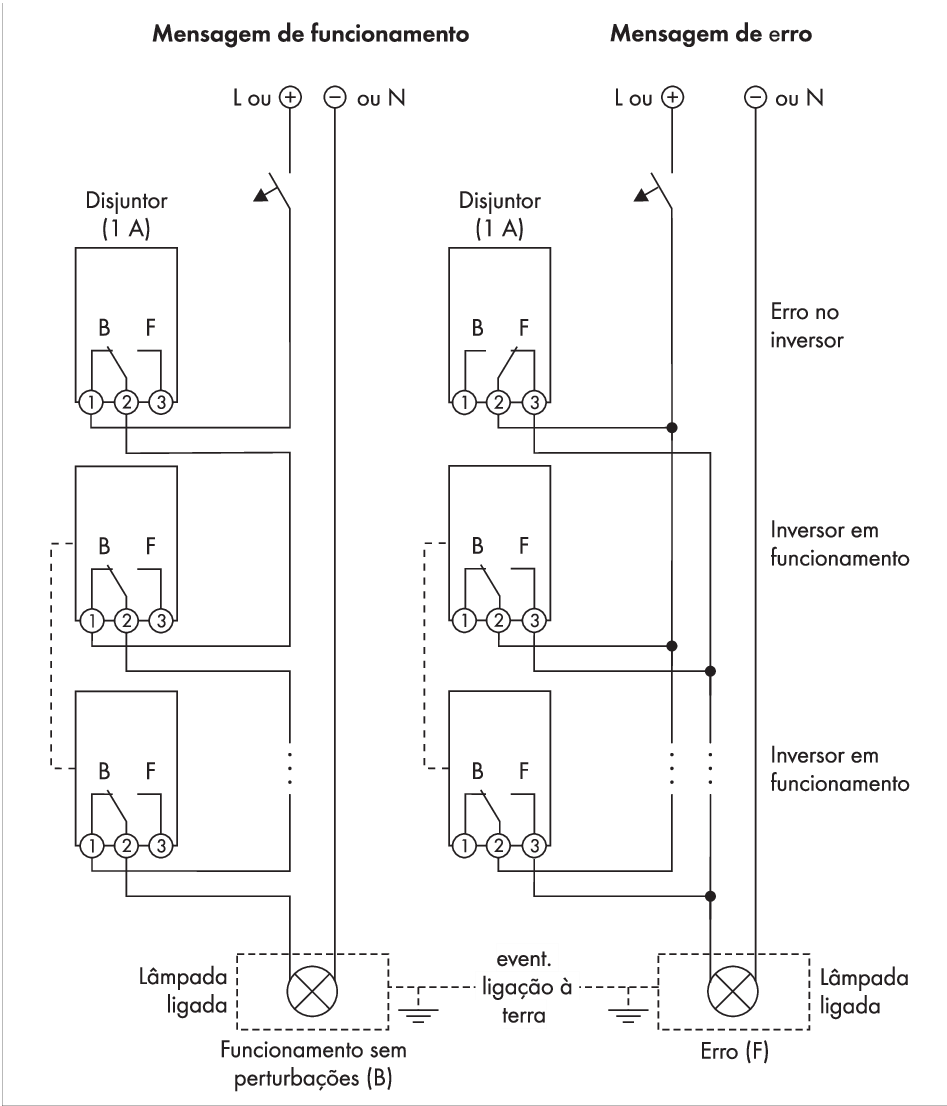

Plano de ligação de um indicador de funcionamento com vários inversores e plano de ligação de um indicador de falhas (exemplo)

Controlar equipamento consumidor ou carregar baterias em função da potência disponível através do relé multifunções

O relé multifunções pode controlar equipamento consumidor ou carregar baterias em função da potência disponível. Para isso, é necessário ligar um contactor (K1) ao relé multifunções. O contactor (K1) serve para ligar e desligar a corrente de funcionamento do equipamento consumidor. Se desejar carregar baterias em função da potência disponível, o contactor serve para activar ou desactivar o carregamento das baterias.

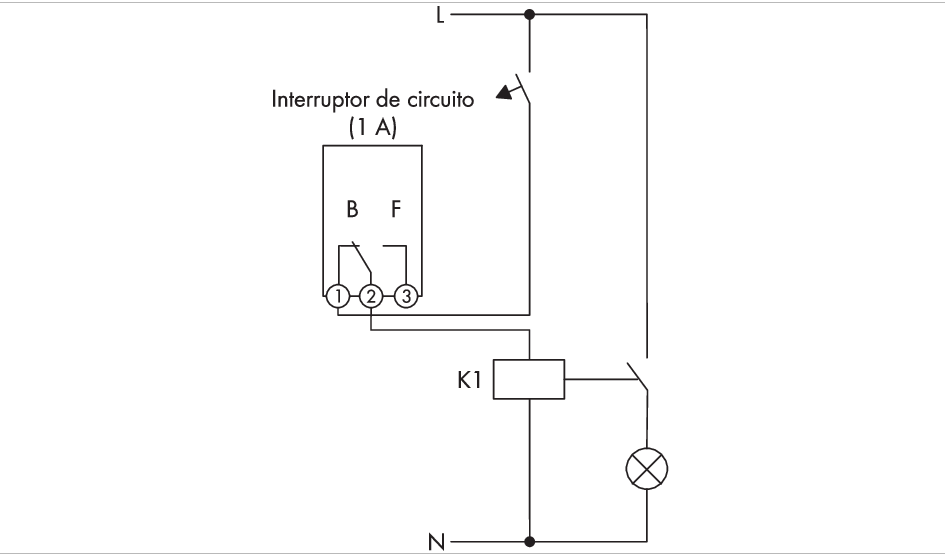

Plano de ligação para o controlo de um equipamento consumidor ou para o carregamento de baterias em função da potência

Comunicar o estado de comutação do relé de rede

O relé multifunções pode enviar um sinal ao operador da rede assim que o inversor se ligue à rede eléctrica pública. Para o efeito, tem de ligar em paralelo os relés multifunções de todos os inversores.

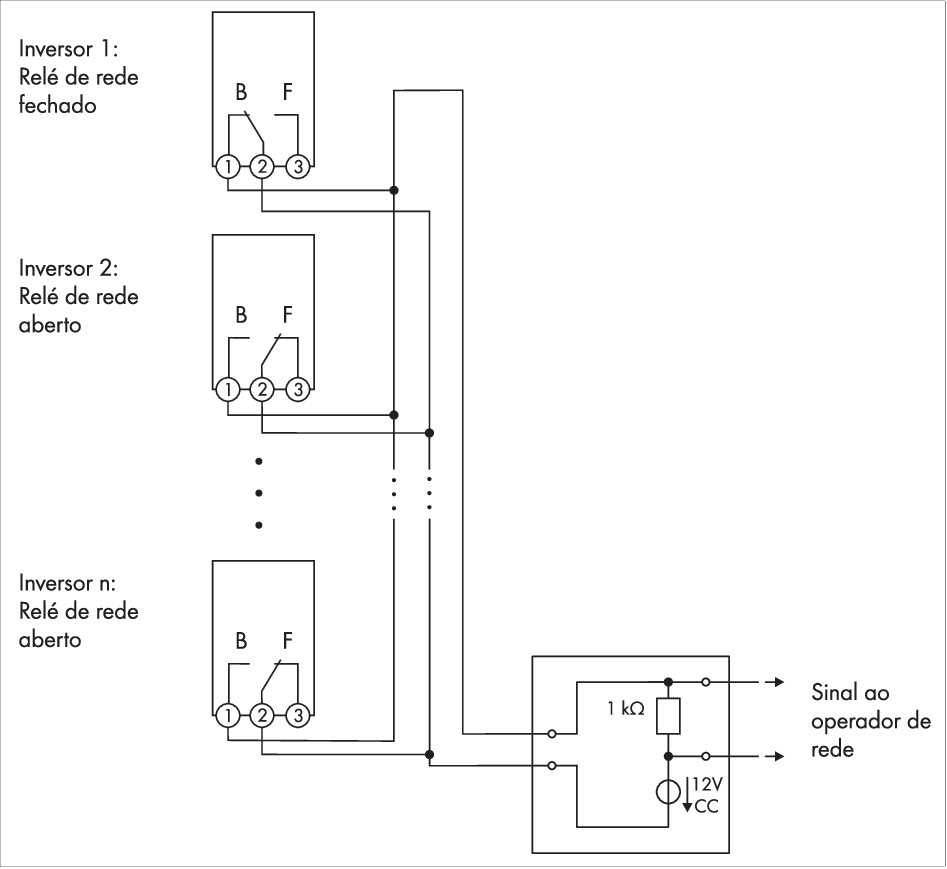

Plano de ligação para a comunicação do estado de comutação do relé de rede (exemplo)
