Varianty připojení

V závislosti na provozním režimu musíte při připojování postupovat různě.

Použití multifunkčního relé jako kontaktu k signalizaci poruchy

Multifunkční relé můžete používat jako kontakt k signalizaci poruchy. Multifunkční relé tak bude prostřednictvím vhodného indikačního zařízení indikovat nebo hlásit chybu nebo bezporuchový provoz střídače. V případě potřeby můžete k jednomu hlásiči poruchy nebo hlásiči provozu připojit několik střídačů.

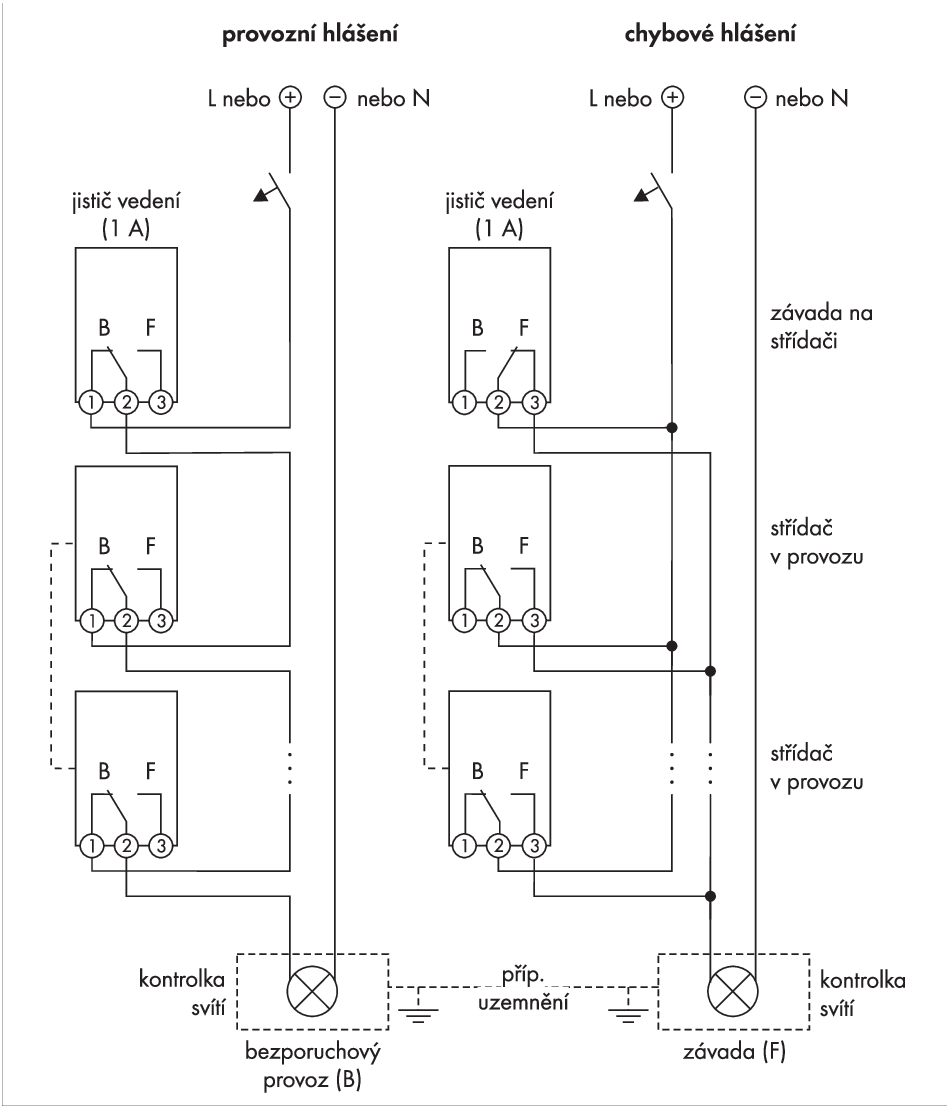

schéma připojení s několika střídači v případě připojení hlásiče provozu a schéma připojení v případě připojení hlásiče poruchy (příklad)

Řízení spotřebičů prostřednictvím multifunkčního relé nebo nabíjení baterií v závislosti na výkonu

Multifunkční relé může řídit spotřebiče nebo v závislosti na výkonu nabíjet baterie. K tomu je třeba připojit k multifunkčnímu relé stykač (K1). Stykač (K1) slouží k zapínání a vypínání provozního proudu pro spotřebič. Pokud chcete v závislosti na dostupném výkonu nabíjet baterie, slouží stykač k aktivaci či deaktivaci nabíjení baterií.

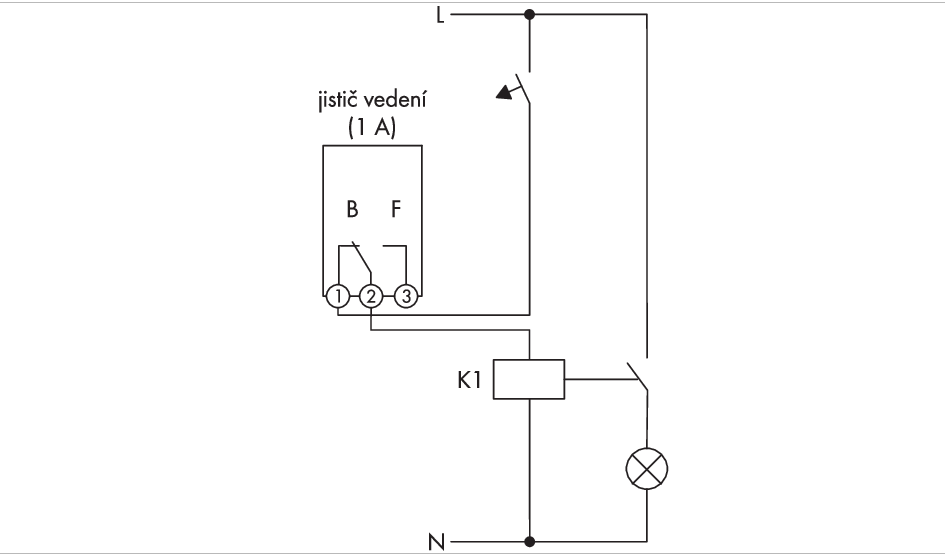

schéma připojení v případě připojení za účelem řízení spotřebiče nebo za účelem nabíjení baterií v závislosti na výkonu

Hlášení o poloze síťového relé

Multifunkční relé dokáže vydat signál pro provozovatele veřejné rozvodné sítě, jakmile se první střídač připojí k síti. K tomu je třeba zapojit multifunkční relé všech střídačů paralelně.

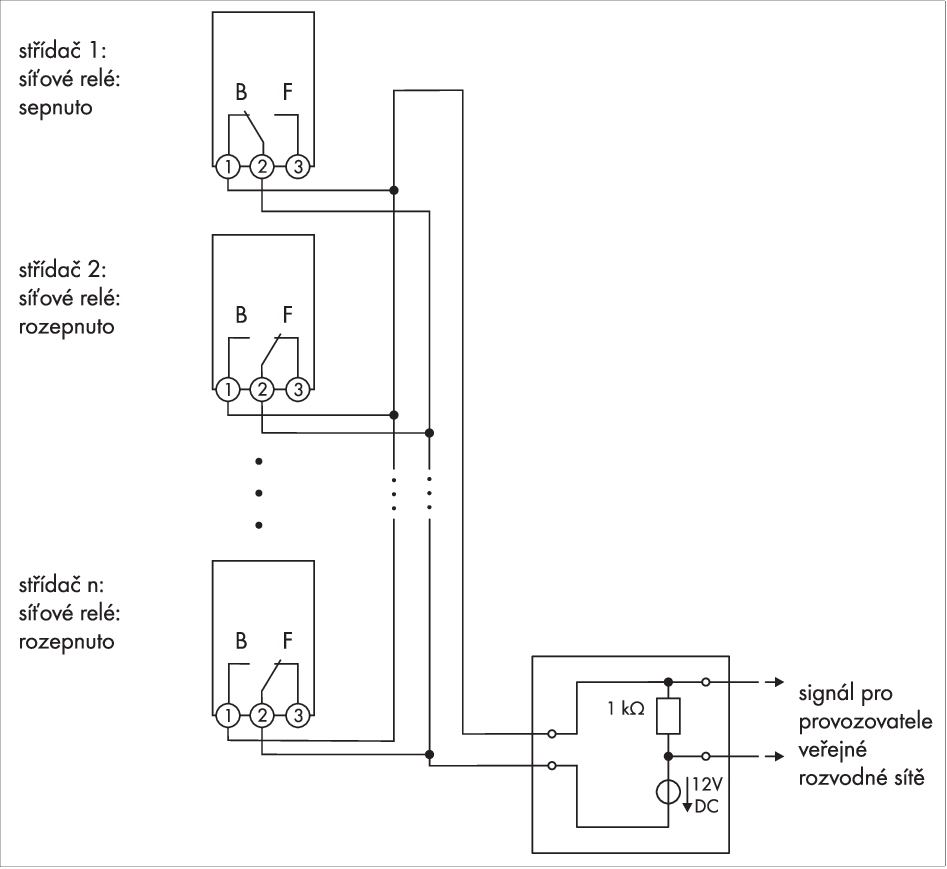

schéma připojení pro hlášení o poloze síťového relé (příklad)
