Varijante priključenja

Ovisno o modusu, za priključak morate postupati na različite načine.

Upotreba multifunkcionalnog releja kao kontakta za informiranje o greškama

Multifunkcionalni relej možete koristiti kao kontakt za informiranje o greškama i putem prikladnog prikaznog uređaja dobiti informaciju o neometanom radu ili o grešci izmjenjivača. Prema potrebi na dojavljivač grešaka ili dojavljivač o radu sustava možete priključiti više izmjenjivača.

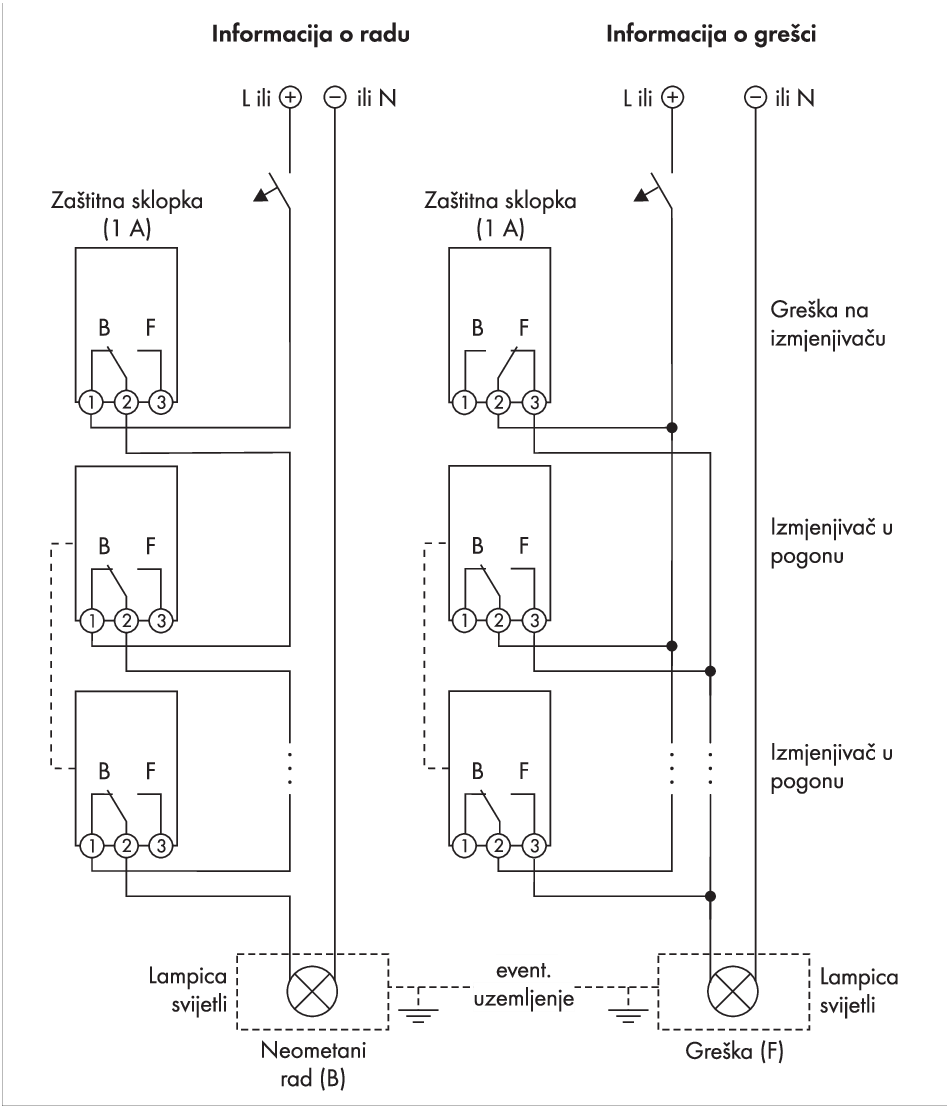

Priključna shema s više izmjenjivača prilikom priključivanja dojavljivača o radu sustava i priključna shema pri priključivanju dojavljivača greške (primjer)

Upravljanje trošilima preko multifunkcionalnog releja ili punjenje baterije ovisno o snazi

Multifunkcionalni relej upravlja trošilima ili puni baterije ovisno o njihovoj snazi. Pritom na multifunkcionalni relej morate priključiti kontaktor (sklopnik) (K1). Sklopnik (K1) služi za uključivanje i isključivanje pogonske struje za trošila. Ako baterije želite puniti ovisno o raspoloživoj snazi, sklopnik tada služi za aktiviranje ili deaktiviranje punjenja baterija.

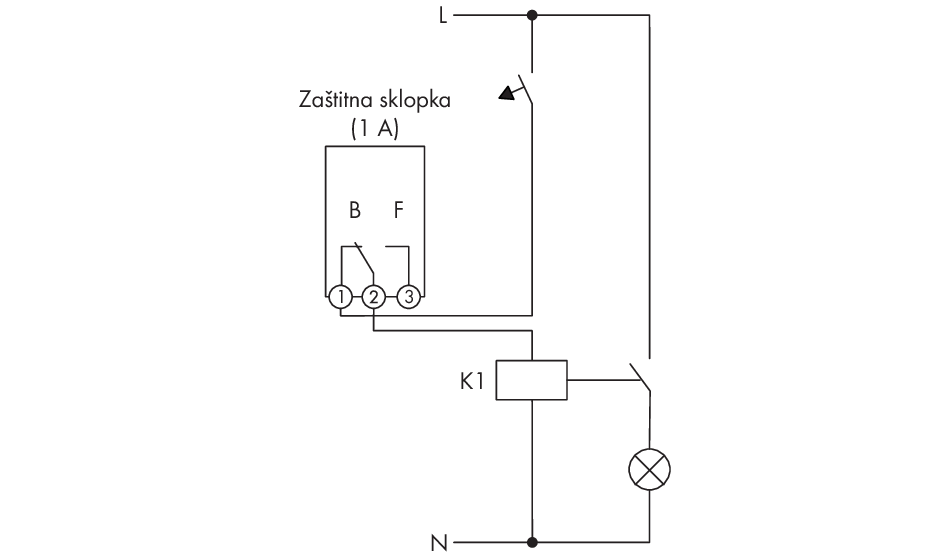

Priključna shema prilikom priključivanja regulatora trošila ili punjenje baterija ovisno o snazi

Slanje informacije o sklopnom stanju mrežnog releja

Multifunkcionalni relej može poslati signal mrežnom operateru čim se izmjenjivač priključi na javnu strujnu mrežu. Pritom morate paralelno spojiti multifunkcionalne releje svih izmjenjivača.

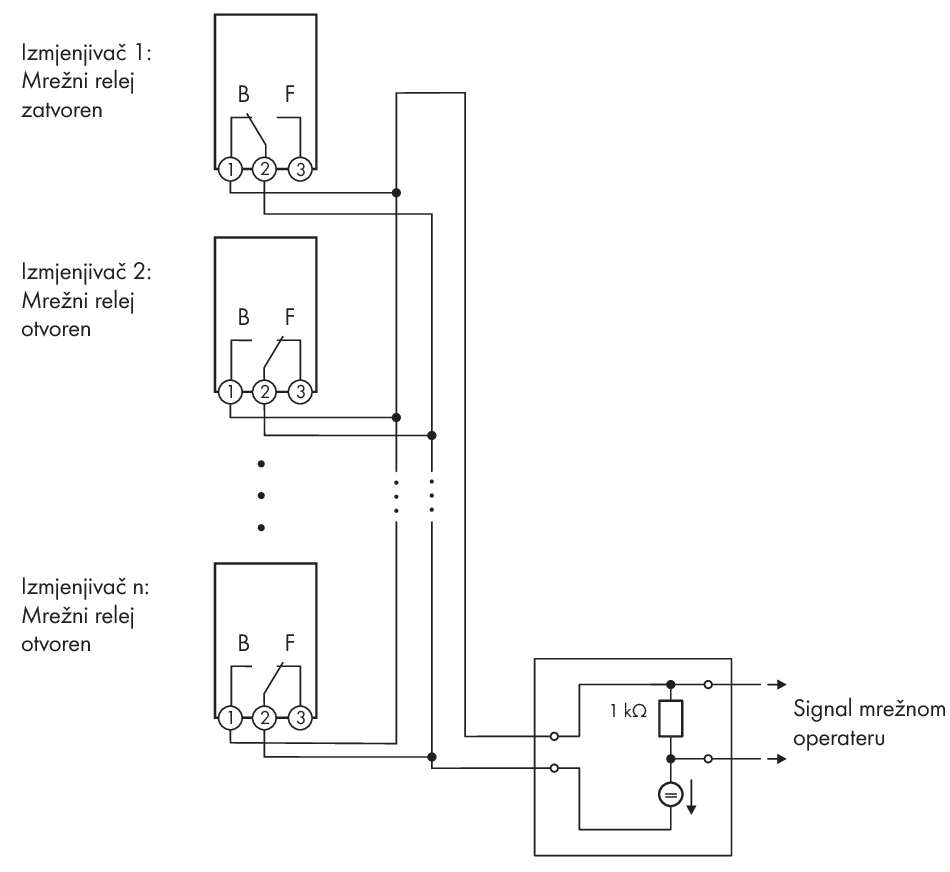

Priključna shema za informiranje o sklopnom stanju mrežnog releja (primjer)
