Anslutningsvarianter

Du måste göra på olika sätt beroende av driftsläge.

Använda multifunktionsreläet som störningssignalkontakt

Du kan använda multifunktionsreläet som felmeddelandekontakt och visa eller meddela det på en lämplig skärm som innebärande fel eller felfri drift av växelriktaren. Vid behov kan du ansluta flera växelriktare till en felindikator eller driftmeddelare.

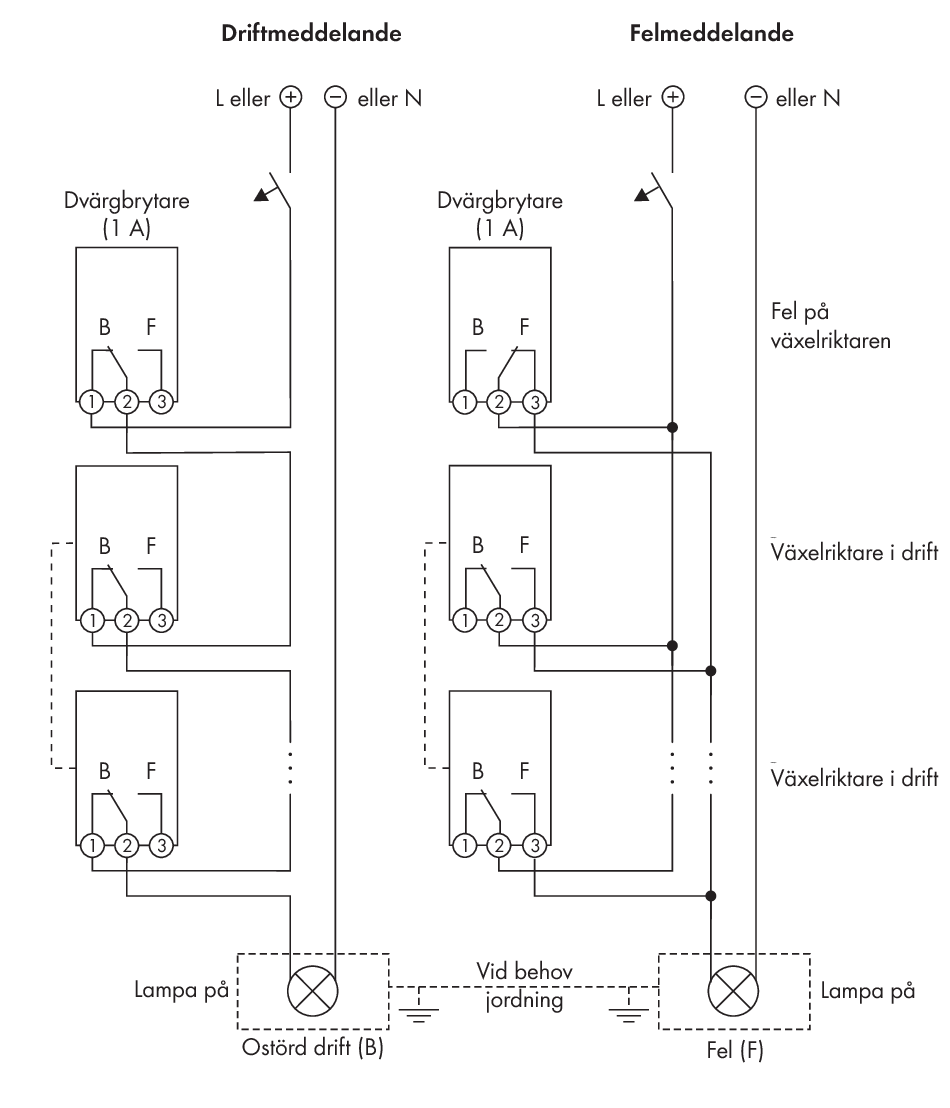

Kopplingsschema med flera växelriktare för anslutning till en driftindikator och kopplingsschema för anslutning till en störningsindikator (exempel)

Styra förbrukare via multifunktionsrelä eller ladda batterier effektberoende

Multifunktionsreläet kan styra förbrukare eller ladda batterier effektberoende. För detta måste du ansluta en kontaktor (K1) till multifunktionsreläet. Syftet med kontaktorn (K1) är att koppla till och från driftströmmen till förbrukaren. Om du vill ladda batterierna beroende av tillgänglig effekt, aktiverar eller deaktiverar kontaktorn laddningen av batterierna.

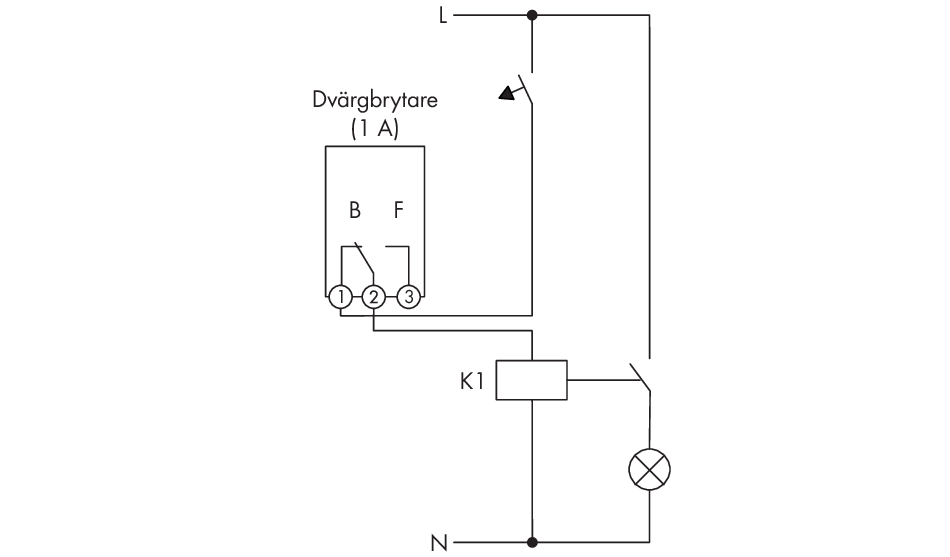

Kopplingsschema vid anslutning för styrningen av en förbrukare eller för effektberoende laddning av batterierna

Signalera nätreläets kopplingsstatus

Multifunktionsreläet kan utlösa en signal till nätoperatören så snart som växelriktaren kopplas upp mot det allmänna elnätet. För detta måste du parallellkoppla multifunktionsreläerna till alla växelriktare.

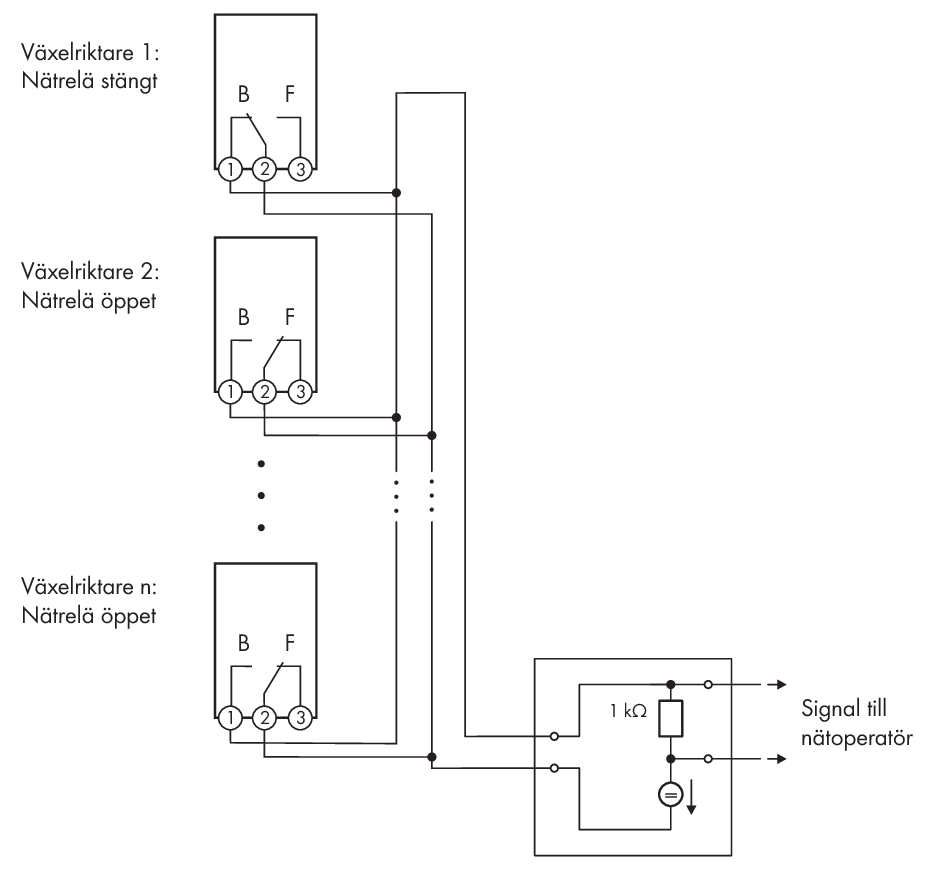

Kopplingsschema för signalering av nätreläets kopplingsstatus (exempel)
