Csatlakoztatási változatok
Üzemmódtól függően különbözőképpen kell eljárni a csatlakoztatás során.
|
Üzemmód |
Csatlakoztatási változat |
|---|---|
|
Fault indication (FltInd) |
Multifunkciós relé használata hibajelző érintkezőként |
|
Self-consumption (SelfCsmp) |
Fogyasztók vezérlése multifunkciós relén keresztül vagy akkumulátorok töltése teljesítmény szerint |
|
Control via communication (ComCtl) |
Fogyasztók vezérlése multifunkciós relén keresztül vagy akkumulátorok töltése teljesítmény szerint |
|
Battery bank (BatCha) |
Fogyasztók vezérlése multifunkciós relén keresztül vagy akkumulátorok töltése teljesítmény szerint |
|
Fan control (FanCtl) |
Külső ventilátor csatlakoztatása (lásd a ventilátor dokumentációját) |
|
Switching status grid relay (GriSwCpy) |
Hálózati relé kapcsolási állapotának jelzése |
Multifunkciós relé használata hibajelző érintkezőként
A multifunkciós relét hibajelző érintkezőként használhatja, és egy megfelelő jelzőszerkezeten keresztül az inverter hibájának vagy zavartalan működésének megjelenítését vagy jelzését kérheti. Egy hibajelzőre vagy üzemjelzőre szükség esetén több invertert csatlakoztathat.

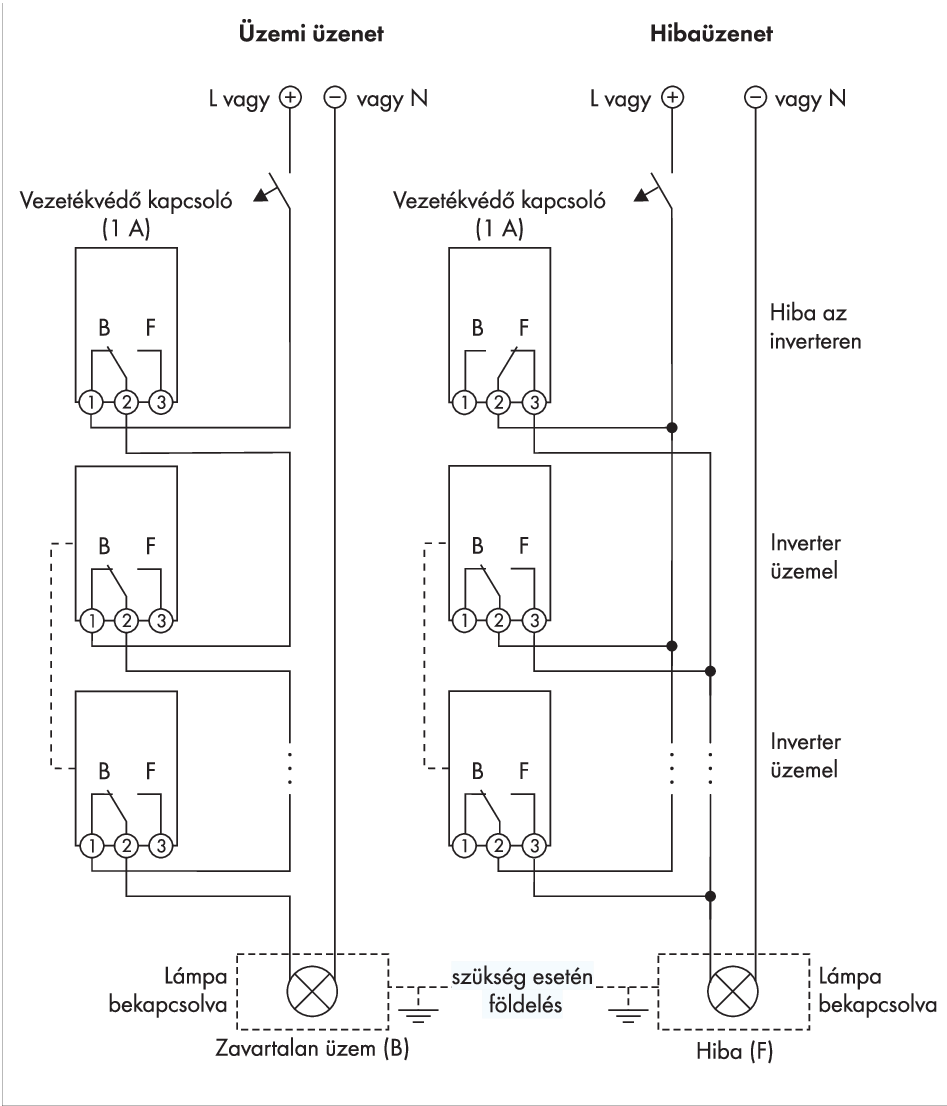

Csatlakoztatási rajz több inverterrel üzemjelző csatlakoztatása esetén, és csatlakoztatási rajz hibajelző csatlakoztatása esetén
Fogyasztók vezérlése multifunkciós relén keresztül vagy akkumulátorok töltése teljesítmény szerint
A multifunkciós relé fogyasztókat vezérel vagy teljesítménytől függően akkumulátorokat tölt. Ehhez egy kontaktort (K1) kell a multifunkciós relére csatlakoztatnia. A kontaktor (K1) arra szolgál, hogy bekapcsolja és kikapcsolja az üzemi áramot a fogyasztó számára. Ha teljesítménytől függően akkumulátorokat szeretne tölteni, akkor a kontaktor az akkumulátorok töltésének aktiválására vagy deaktiválására szolgál.

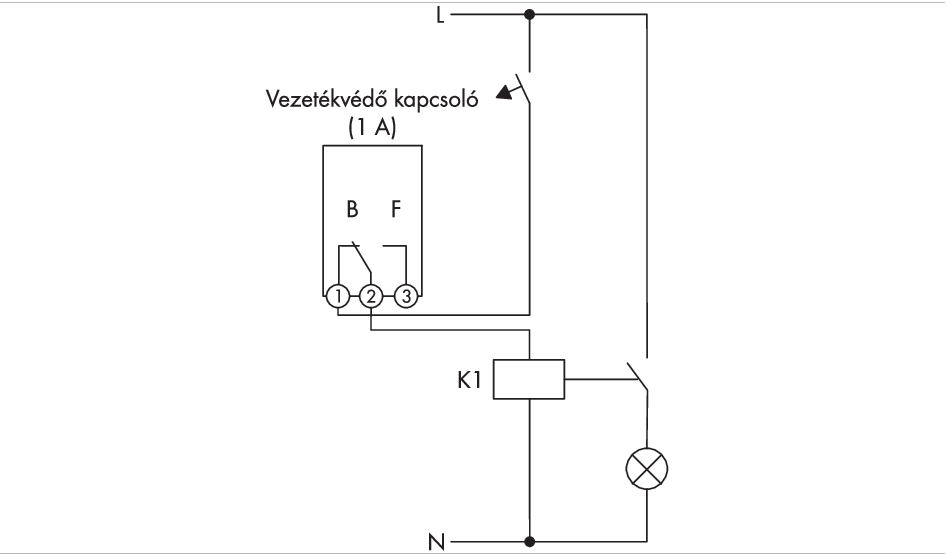

Csatlakoztatási rajz fogyasztó vezérlése esetén vagy akkumulátorok teljesítményfüggő töltése esetén
Hálózati relé kapcsolási állapotának jelzése
A multifunkciós relé jelet küldhet a hálózat üzemeltetőjének, mihelyt az inverter rákapcsolódik a közcélú villamos hálózatra. Ehhez az összes inverter multifunkciós reléjét párhuzamosan kell kapcsolnia.

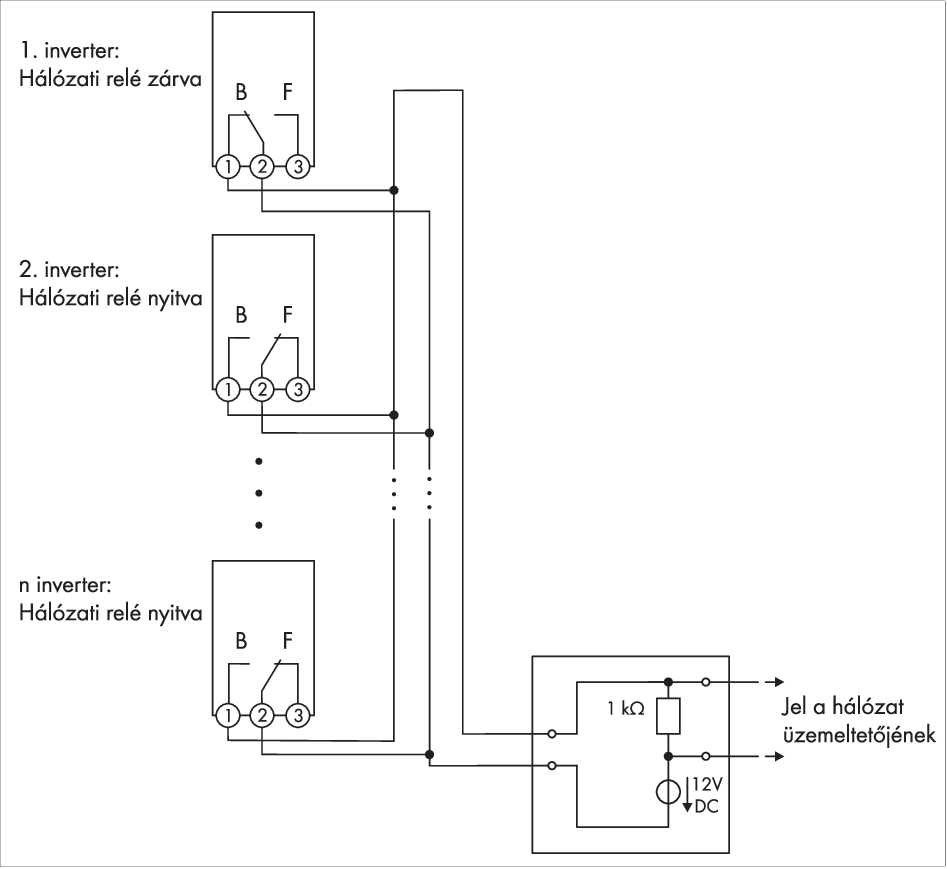

Csatlakoztatási rajz a hálózati relé kapcsolási állapotának jelzéséhez (példa)
