太陽電池アレイの接続
設置担当者
警告
電圧計が破損していると過電圧により感電死する危険あり
過電圧により電圧計が破損し、その結果、電圧計内部に電圧が残ることがあります。電圧計の通電部品に触れると、感電により致死事故や重傷を招くおそれがあります。
- DC入力電圧が1000 V以上の電圧計だけを使用してください。
注記
DC側の地絡による製品損傷の危険
当製品はトランスレス方式のため、運転中DC側に地絡が発生すると修復できない損傷につながるおそれがあります。過失に因る製品の損傷やDC側施設の損傷は、保証の対象ではありません。製品は開始シーケンス中に地絡が発生しているか確認する保護装置を搭載しています。製品は運転中に保護されていません。
- DC設置が正しく行われ、運転中に地絡が発生していないことを確認してください。
注記
接点洗浄剤またはその他洗剤によるDCコネクタの損傷
接点洗浄剤またはその他洗剤によっては、DCコネクタのプラスチックを溶解する成分を含んでいることがあります。
- DCコネクタのお手入れには、接点洗浄剤やその他洗剤を使用しないでください。
注記
過電圧によるパワーコンディショナの破損
太陽電池モジュールの開放電圧が、パワーコンディショナの最大入力電圧を超えると、過電圧によってパワーコンディショナが壊れるおそれがあります。
- 太陽電池モジュールの開放電圧が、パワーコンディショナの最大入力電圧より大きい場合は、どのストリングもパワーコンディショナに接続せずに、太陽光発電システムの設計を再確認してください。
手順：
- ブレーカがオフされていて、再接続できないことを確認します。
- パワーコンディショナのDC開閉器の位置をOに設定します。

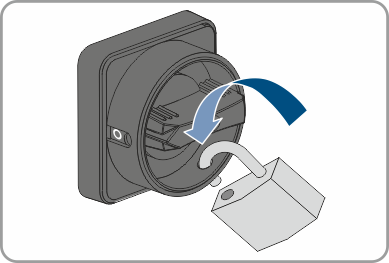

- パッドロックを使って、DC開閉器を接続しないように確保します。
- 太陽電池アレイの電圧を測定します。パワーコンディショナの最大入力電圧が確実に守られていて、太陽電池アレイに地絡が無いことを確認します。
- DCコネクタの極性が正しいことを確認します。
- 太陽電池アレイの開回路電圧が、最大入力電圧を超えていないことを確認します。
- DCケーブルに取り付けたDCコネクタをパワーコンディショナに接続します。
- カチッという音とともにDCコネクタが装着されます。
- すべてのDCコネクタが、しっかり固定されていることを確認します。
- 使用していないDC入力端子があれば、次の指示にある通りそのすべてにDCコネクタとシーリングプラグを差し込みます。この時、パワーコンディショナのDC入力に直接シーリングプラグを差し込まないでください。
- 使用していないDCコネクタのクリップを押し下げ、クランプナットをネジ山の位置まで動かします。
- DCコネクタにシーリングプラグを差し込みます。
- シーリングプラグを付けたDCコネクタを、パワーコンディショナの対応するDC入力端子に差し込みます。
- カチッという音とともにDCコネクタが装着されます。
- シーリングプラグを付けた全DCコネクタが、しっかり固定されていることを確認します。
DCコネクタがDCケーブルと違う極性で接続されていた場合は、必ず接続をやり直してください。DCケーブルとDCコネクタの極性は、同じでなければなりません。
注記
DC入力が閉じられていないと、砂、埃や湿気の侵入によるパワーコンディショナの損傷のおそれあり
製品に使用していないDC入力端子があれば、そのすべてにシーリングプラグを付けたDCコネクタを差し込んで密閉します。砂、埃や湿気の侵入によって、パワーコンディショナが故障し、機能が損なわれるおそれがあります。
