Conexión de contactores de deslastre de carga

Especialista

2049572236

El deslastre de carga impide la descarga total de la batería y controla el suministro de corriente a los equipos consumidores. El deslastre de carga le permite desconectar de manera selectiva los equipos consumidores del sistema.

El deslastre de carga es necesario en los sistemas aislados que se abastecen exclusivamente de energía fotovoltaica o de energía eólica.

El Sunny Island controla hasta dos contactores de deslastre de carga en función del estado de carga de la batería. Se pueden instalar dos tipos de deslastre de carga:

  • Deslastre de carga de un nivel
    Al alcanzar el límite del estado de carga de la batería, un contactor de deslastre de carga desconecta todos los equipos consumidores a un tiempo. Según la configuración, el contactor de deslastre de carga se cierra cuando la batería se carga lo suficiente o cuando la red aislada se conecta a una fuente de energía externa.

  • Deslastre de carga de dos niveles
    Un deslastre de carga de dos niveles posee dos valores límite del estado de carga de la batería para controlar los dos contactores de deslastre de carga. Cuando se alcanza el primer valor límite del estado de carga de la batería, el primer contactor de deslastre de carga desconecta un grupo de equipos consumidores. Cuando se alcanza el segundo valor límite del estado de carga de la batería, el segundo contactor de deslastre de carga desconecta el resto de equipos consumidores.

Deslastre de carga en el sistema multiclúster

En la Multicluster-Box está integrado un deslastre de carga de un nivel. El maestro del clúster principal controla el contactor de deslastre de carga directamente a través de la comunicación con la Multicluster-Box. Si instala un contactor de deslastre de carga adicional en el sistema multiclúster, deberá utilizar un relé multifunción en el maestro del clúster de extensión 1 para controlar el contactor de deslastre adicional. El clúster principal no puede controlar contactores de deslastre de carga adicionales.

Contactores de deslastre de carga en un clúster

Si conecta los contactores de deslastre de carga al maestro, el funcionamiento podría verse limitado en caso de fallo. Cuando se produce un fallo, los esclavos controlan los contactores de deslastre de carga con menos fiabilidad, puesto que en ese caso es posible que el esclavo espere a la confirmación por parte del maestro.

1425170060

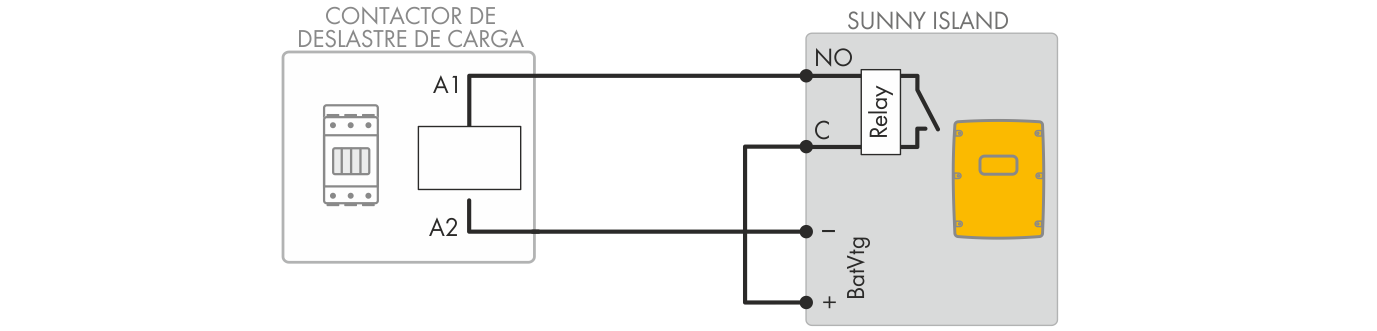

Conexión del cable de control para un deslastre de carga de un nivel (ejemplo)

Requisitos:

Requisitos del cableado:

  • Conductor de cobre
  • Sección del conductor: de 0,2 mm² a 2,5 mm²

Procedimiento:

  1. Asegúrese de que el contactor de deslastre de carga desconecta solamente equipos consumidores del sistema. De este modo se asegurará de que la batería puede volverse a cargar con las fuentes de CA del sistema.
  2. Puesto que el ajuste de fábrica del Sunny Island prevé el relé multifunción Relay2 para el deslastre de carga, al conectar el deslastre de carga utilice preferiblemente el relé multifunción Relay2. Para ello, siga estos pasos:
  3. Si el relé multifunción Relay2 para el deslastre de carga no está disponible, al conectar el deslastre de carga utilice el relé multifunción Relay1. Para ello, siga estos pasos:
  4. Entre la configuración seleccionada en la tabla de los ajustes ( > Configuración de las funciones de los relés multifunción).

    5. Valor

    Explicación

    Deslastre de carga de un nivel

    Ajuste para un deslastre de carga de un nivel. Cuando el Sunny Island se conecta a una fuente de energía externa, el deslastre de carga se detiene y los equipos consumidores se abastecen de la fuente de energía externa. La batería solo se carga con la energía sobrante.

    Deslastre de carga de un nivel o primer nivel de un deslastre de carga de dos niveles

    Ajuste para un deslastre de carga de un nivel o el primer nivel de un deslastre de carga de dos niveles. El deslastre de carga no se detendrá hasta que la batería se haya cargado lo suficiente.

    Primer nivel en un deslastre de carga de dos niveles

    Ajuste para el segundo nivel de un deslastre de carga de dos niveles. El deslastre de carga no se detendrá hasta que la batería se haya cargado lo suficiente.

    Deslastre de carga en el sistema multiclúster

    Ajuste en un sistema multiclúster para un deslastre de carga adicional de un nivel. El deslastre de carga no se detendrá hasta que las baterías del clúster de extensión se hayan cargado lo suficiente.

  5. En caso de un deslastre de carga de dos niveles, repita los pasos 1 a 5. Conecte el segundo contactor de deslastre de carga a un relé multifunción sin utilizar.
