Ajuste del deslastre de carga de un nivel en función de la hora del día
El procedimiento básico para la modificación de los parámetros de funcionamiento se describe en otro capítulo ( > Modificación de los parámetros de funcionamiento).
El deslastre de carga dependiente de la hora del día divide el día en dos intervalos ( > Ajuste de funciones dependientes de la hora del día). Ajuste para cada intervalo los valores límite del estado de carga aplicables. De esta forma puede ajustar, por ejemplo, que en la medida de lo posible no se desconecte ningún equipo consumidor de la red pública durante la noche.
Significado de los valores límite del estado de carga:
Si el estado de carga de la batería alcanza el valor límite inferior del estado de carga, el relé multifunción abre el contactor de deslastre de carga conectado. El contactor de deslastre de carga desconecta los equipos consumidores de la red pública. Si durante la recarga el estado de carga de la batería alcanza el valor límite superior del estado de carga, el relé multifunción cierra el contactor de deslastre de carga conectado. El contactor de deslastre de carga conecta los equipos consumidores a la red pública.
| En la medida de lo posible, el contactor de deslastre de carga no debe desconectar los equipos consumidores de la red pública entre las 22:00 horas y las 6:00 horas. |

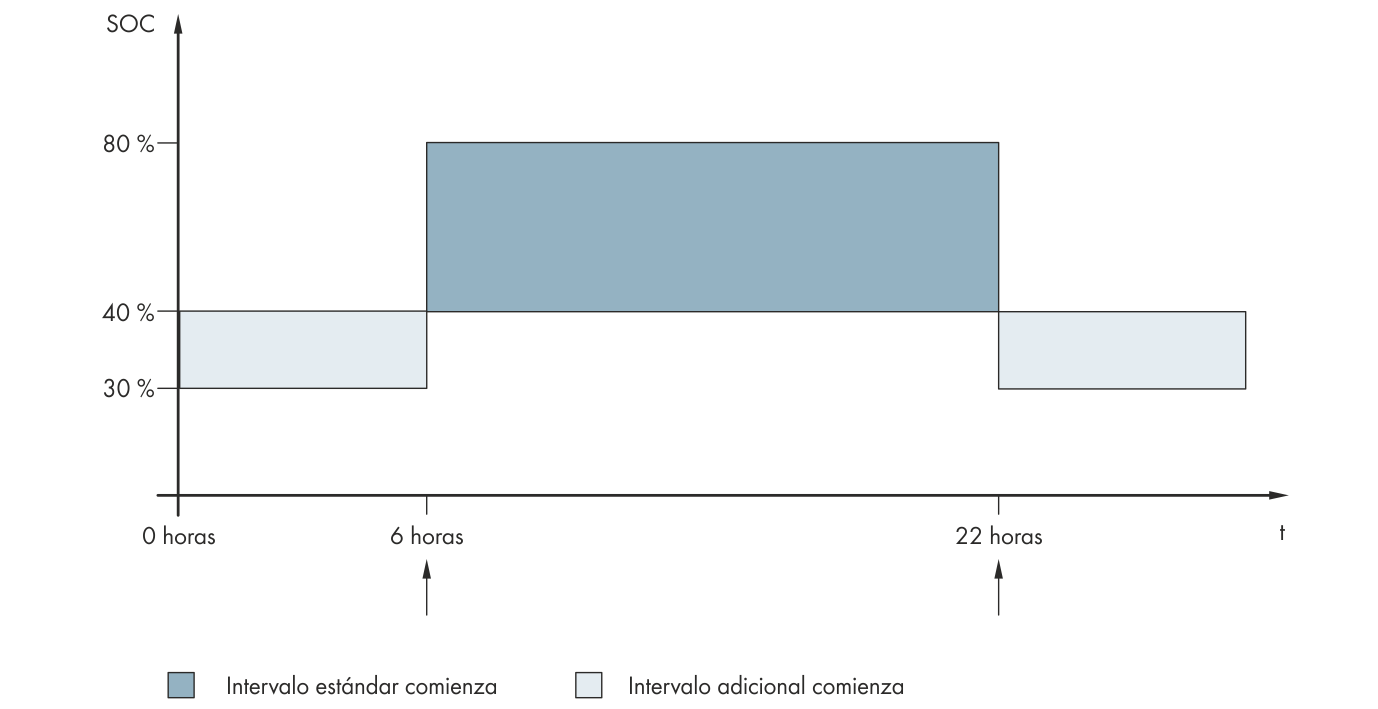

Evolución de los valores límite del estado de carga para el control del contactor de deslastre de carga y las horas de inicio de los intervalos
La hora de inicio del primer intervalo está ajustada a las 6.00 horas. En este intervalo, el valor límite inferior del estado de carga está ajustado al 40% y el valor límite superior al 80%.
La hora de inicio del segundo intervalo está ajustada a las 22.00 horas. En este intervalo, el valor límite inferior del estado de carga está ajustado al 30% y el valor límite superior al 40% del estado de carga.
Procedimiento:
- Seleccione Equipo > Desprendimiento de carga 1 > Intervalo de tiempo adicional.
- Ajuste el parámetro para el intervalo estándar:
Ajuste el parámetro Momento de desprendimiento de carga 1 a la hora de inicio del intervalo estándar.
Ajuste el parámetro Valor lím. carga bat. p. inicio despr. carga 1 al valor límite inferior de estado del carga para el intervalo estándar.
Ajuste el parámetro Valor lím. carga bat. p. parada despr. carga 1 al valor límite superior de estado del carga para el intervalo estándar.
- Ajuste el parámetro para el intervalo adicional:
Ajuste el parámetro Inicio intervalo tº adic. p. desprendim. carga 1 a la hora de inicio del intervalo adicional.
Ajuste el parámetro Lím est cga bat inicio despr carga 1 intrv tº adic al valor límite inferior del estado de carga para el intervalo adicional.
Ajuste el parámetro Lím est cga bat parada despr carga 1 intrv tº adic al valor límite superior del estado de carga para el intervalo adicional.
- Compruebe que el parámetro del relé multifunción esté ajustado a Despr. carga 1 etapa o 1ª etapa en despr. carga 2 etapas ( > Configuración de las funciones de los relés multifunción).
