Requisitos para el montaje


Requisitos del lugar de montaje:

ADVERTENCIA

Peligro de muerte por fuego o explosión

A pesar de estar cuidadosamente construidos, los equipos eléctricos pueden originar incendios.

  1. No instale el producto en áreas en las que se encuentren materiales fácilmente inflamables o gases combustibles.
  2. No instale el producto en áreas potencialmente explosivas.

ADVERTENCIA

Peligro de muerte por gases explosivos

En la batería pueden producirse fugas de gases explosivos que podrían originar una explosión.

  1. Mantenga lejos de la batería las llamas abiertas, los materiales incandescentes y las chispas.
  2. La batería debe instalarse, mantenerse y utilizarse de acuerdo con las normas del fabricante.
  3. No deje que la batería se queme o se caliente por encima de la temperatura admisible.
  4. Medida adicional para baterías de plomo: asegúrese de que la sala de baterías esté bien ventilada.
  • Debe elegirse una superficie firme (por ejemplo, hormigón o mampostería). Si instala el producto sobre pladur o similares, este producirá durante el funcionamiento vibraciones audibles que pueden resultar molestas.

  • El lugar de montaje debe estar fuera del alcance de los niños.

  • El lugar de montaje debe ser adecuado para el peso y las dimensiones del producto Datos técnicos).

  • El lugar de montaje debe estar protegido de la irradiación solar directa. La irradiación solar directa en el producto puede provocar el envejecimiento prematuro de las piezas exteriores de PVC y calentarlo demasiado. En caso de un calentamiento excesivo, el producto reduce su potencia para evitar un sobrecalentamiento.

  • El lugar de montaje debe estar a menos de 3000 m m sobre el nivel del mar. A partir de los 2000 m sobre el nivel del mar, la potencia se reduce un 0,5 % por 100 m.

  • El lugar de montaje no debe obstaculizar el acceso a los dispositivos de desconexión.

  • El lugar de montaje debe ser accesible de forma fácil y segura, sin necesidad de medios auxiliares adicionales como, p. ej., andamios o plataformas elevadoras. De lo contrario, las visitas de mantenimiento solo serán posibles de manera limitada.

  • Deben cumplirse las dimensiones climáticas Datos técnicos).

  • A fin de garantizar el funcionamiento óptimo del inversor, la temperatura ambiente debería estar por debajo de 40 °C.

  • El lugar de montaje de la batería debe cumplir con todos los requisitos del fabricante de la batería.

Posiciones de montaje permitidas y no permitidas:

  • El producto debe instalarse siempre en una posición autorizada De esta manera se garantiza que no pueda entrar humedad en el producto.

  • El producto debería instalarse de tal forma que los avisos de la pantalla o las señales de los leds puedan leerse sin problemas y las teclas puedan manejarse.

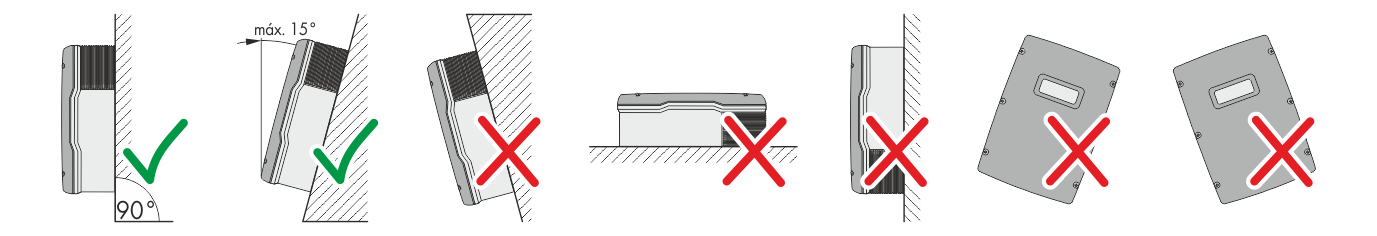

436392588

Posiciones de montaje permitidas y no permitidas

Dimensiones para el montaje:

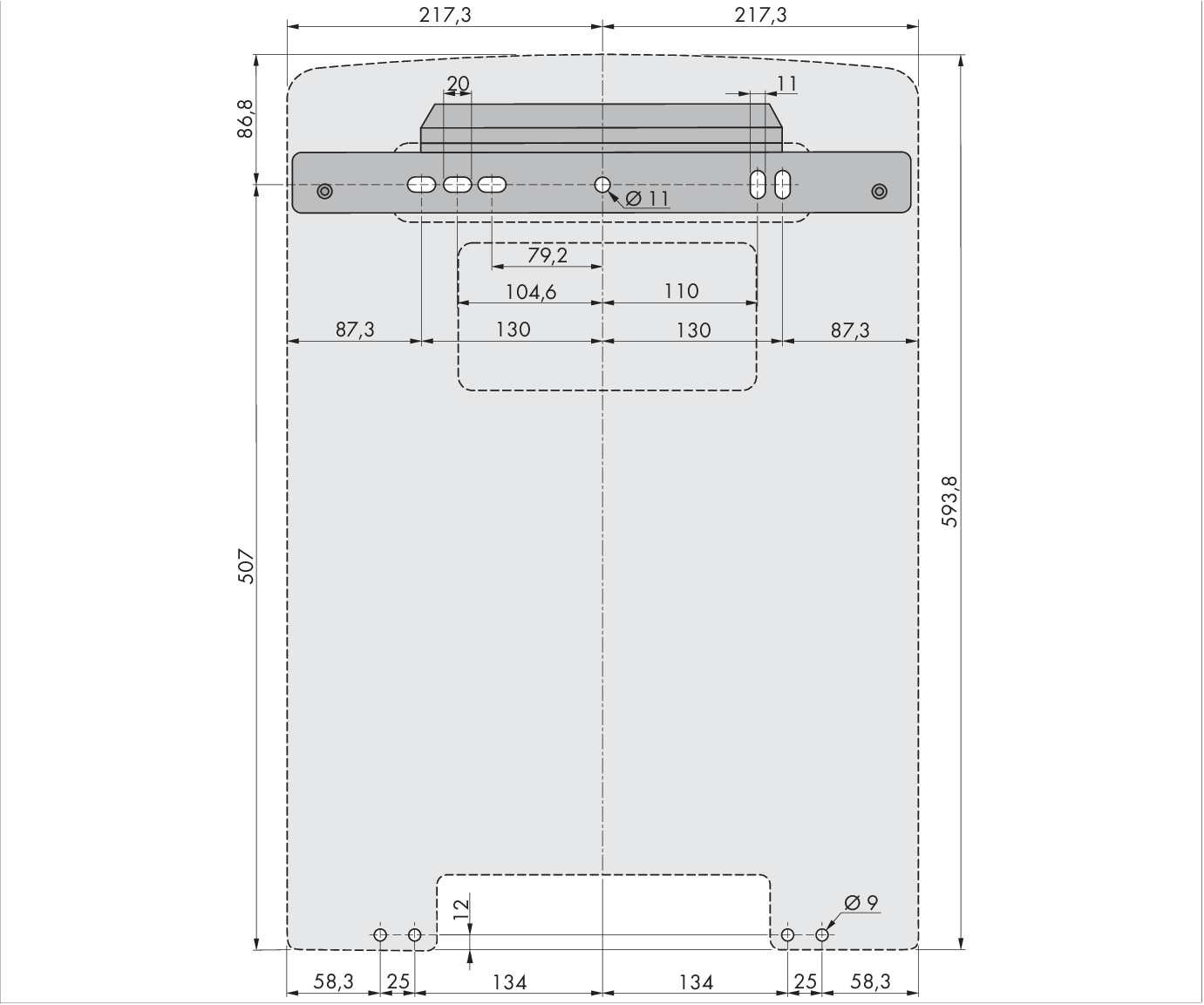

4285119756

Posición de los puntos de fijación (Medidas en mm)

Distancias recomendadas:

Si se respetan las distancias recomendadas, la disipación suficiente del calor está garantizada. Así evita que se reduzca la potencia debido a una temperatura demasiado elevada.

  • Intente respetar las distancias recomendadas respecto a las paredes, otros inversores u otros objetos.

  • Si instala varios inversores en zonas con temperaturas ambiente elevadas, aumente la distancia entre los inversores y procure que entre suficiente aire fresco.

498136972

Distancias recomendadas (Medidas en mm)
