Modificación del uso de la batería en sistemas para la optimización del autoconsumo sin red eléctrica de repuesto
Especialista
Modificación de los valores predeterminados
Los parámetros para el uso de la batería se ajustan automáticamente durante la configuración básica con los valores óptimos para cada sistema. Los valores de los parámetros se pueden adaptar si existen requisitos especiales para el sistema o la batería.
En sistemas para la optimización del autoconsumo se puede adaptar un rango en función de la estación del año:
Rango para la optimización del autoconsumo (SlfCsmp)
Indique qué porcentaje de la capacidad de la batería se debe utilizar en el día más corto del año para la optimización del autoconsumo.
Conforme los días se hacen más largos, más aumenta automáticamente el rango SlfCsmp y disminuye el rango para la protección contra la descarga completa (BatRes). En el día más largo, el rango para la optimización del autoconsumo alcanza su nivel máximo. De lo anterior resulta la evolución estacional de los distintos rangos.

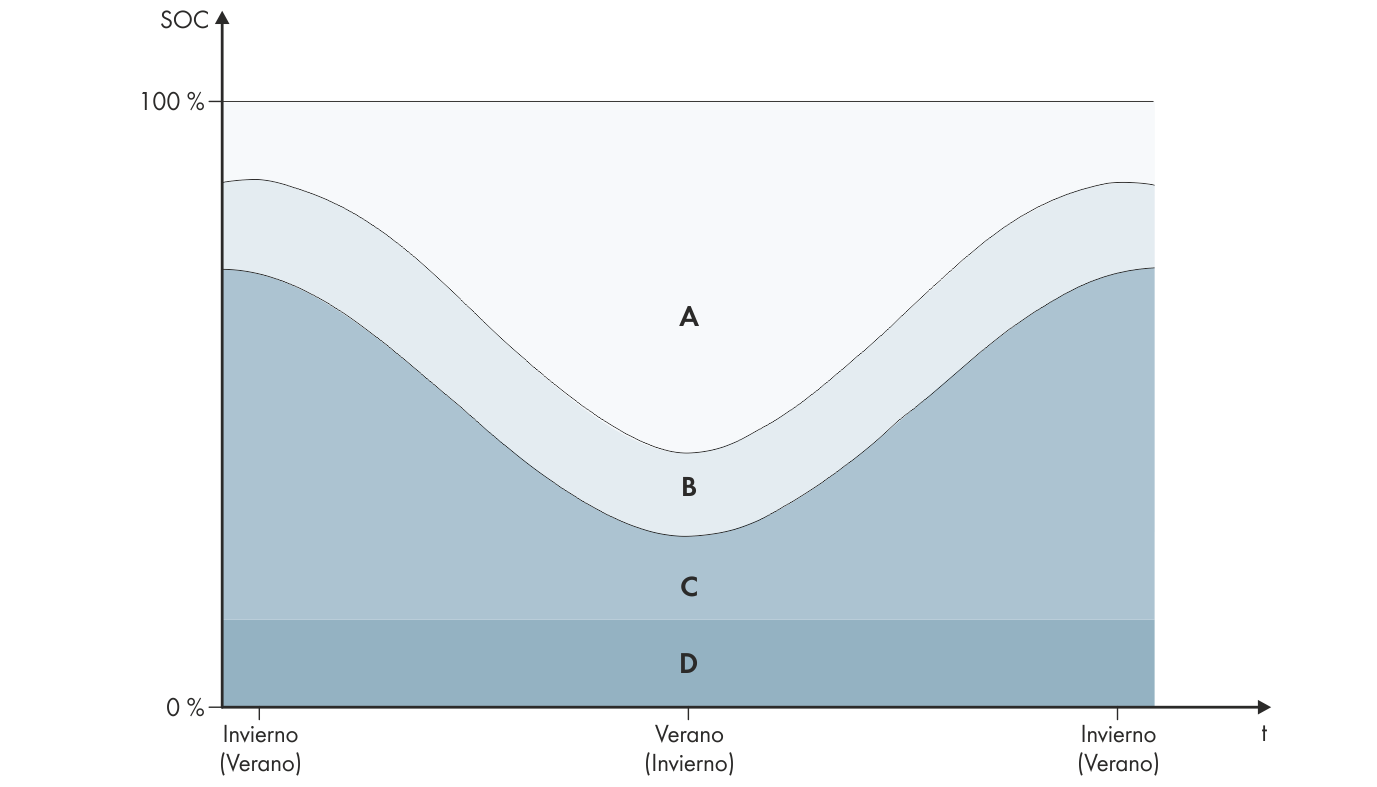

Rangos del estado de carga de la batería en función de la estación del año (ejemplo)
Rango | Parámetro y explicación del rango | Comportamiento del inversor Sunny Island |
|---|---|---|
A | Rango de autoconsumo (SlfCsmp) Con la adaptación en función de la estación ( > Adaptación del uso de la batería en función de la estación), el rango SlfCsmp es válido para el día más corto del año. Si la adaptación en función de la estación está desactivada, solo se utiliza el rango SlfCsmp y se aumenta el rango BatRes según corresponda. | El Sunny Island utiliza la batería para la optimización del autoconsumo. |
Batería > Campos de aplicación > Ancho mínimo del intervalo de autoconsumo | ||
B | Rango para mantener el estado de carga de la batería (PVRes) El rango se mantiene constante a lo largo de todo el año. | La energía fotovoltaica sobrante se utiliza para mantener el estado de carga de la batería. Si no hay disponible energía fotovoltaica sobrante, el Sunny Island cambia al modo de ahorro de energía. Cuando el estado de carga alcanza el límite del rango BatRes, el Sunny Island carga la batería desde la red pública hasta la mitad del rango PVRes. Para ello, el inversor Sunny Island carga la batería con un rendimiento máximo del 25% de su propia potencia nominal. |
Batería > Campos de aplicación > Ancho intervalo para mantener estado carga batería | ||
C | Rango de protección contra descarga completa (BatRes) Este rango solamente está disponible en caso de fallo de la red pública. Con la adaptación en función de la estación ( > Adaptación del uso de la batería en función de la estación), el rango BatRes es válido para el día más largo del año. Si la adaptación en función de la estación está desactivada, se aumenta el rango BatRes según corresponda. | Una vez que vuelve a estar disponible una red pública, el Sunny Island carga la batería con potencia nominal desde la red pública. |
Batería > Campos de aplicación > Ancho mínimo intervalo protec. descarga profunda | ||
D | Rango de descarga completa (ProtRes) Este rango solamente está disponible en caso de fallo de la red pública. | Una vez dentro de este rango, el Sunny Island se desconecta para proteger la batería. Una vez que vuelve a estar disponible la red pública, es necesario cargar manualmente el sistema (consulte las instrucciones de funcionamiento del Sunny Island). |
Batería > Campos de aplicación > Lím. inf. protec. descarga profunda antes descon. |
Estos rangos resultan de aplicar los valores predeterminados de los parámetros:
Rango | Batería de plomo | Batería de iones de litio | ||
|---|---|---|---|---|
Día más corto* | Día más largo** | Día más corto* | Día más largo** | |
Rango de autoconsumo | 65 % a 100 % | 45 % a 100 % | 30 % a 100 % | 10 % a 100 % |
Rango para mantener el estado de carga de la batería | 60 % a 65 % | 40 % a 45 % | 25 % a 30 % | 5 % a 10 % |
Rango de protección contra descarga completa | 10 % a 60 % | 10 % a 40 % | 3 % a 25 % | 3 % a 5 % |
Rango de descarga completa | 0 % a 10 % | 0 % a 10 % | 0 % a 3 % | 0 % a 3 % |
* 21 de diciembre (hemisferio norte) o 21 de junio (hemisferio sur)
** 21 de junio (hemisferio norte) o 21 de diciembre (hemisferio sur)
Estos rangos resultan de aplicar los valores predeterminados de estos parámetros con la adaptación en función de la estación desactivada:
Rango | Batería de plomo | Batería de iones de litio |
|---|---|---|
Rango de autoconsumo | 65 % a 100 % | 30 % a 100 % |
Rango para mantener el estado de carga de la batería | 60 % a 65 % | 25 % a 30 % |
Rango de protección contra descarga completa | 10 % a 60 % | 3 % a 25 % |
Rango de descarga completa | 0 % a 10 % | 0 % a 3 % |
El procedimiento básico para la modificación de los parámetros de funcionamiento se describe en otro capítulo ( > Modificación de los parámetros de funcionamiento).
Requisito:
El sistema no es un sistema eléctrico de repuesto.
Procedimiento:
- Seleccione Equipo > Equipo > Autoconsumo.
- Ajuste el parámetro Aumento del consumo propio activo a Sí.
- Seleccione Batería > Campos de aplicación >.
- Ajuste estos parámetros para el uso de la batería:
- Asegúrese de que todos los parámetros de uso de la batería juntos supongan un valor del 100 %.
Parámetro | Valor |
|---|---|
Lím. inf. protec. descarga profunda antes descon. | Rango para la protección contra la descarga completa, en porcentaje de la capacidad de la batería |
Ancho mínimo intervalo protec. descarga profunda | Rango para la protección contra descarga completa el día más largo del año, en porcentaje de la capacidad de la batería Con la adaptación en función de la estación desactivada, el rango se mantiene constante durante todo el año. |
Ancho intervalo para mantener estado carga batería | Rango para mantener el estado de carga de la batería, en porcentaje de la capacidad de la batería |
Ancho mínimo del intervalo de autoconsumo | Rango para la optimización del autoconsumo el día más corto del año, en porcentaje de la capacidad de la batería Con la adaptación en función de la estación desactivada, este valor se utiliza durante todo el año para la optimización del autoconsumo. |
Mes con mayor rendimiento de rango de utilización de baterías | Junio con buen rendimiento para el hemisferio norte* |
Diciembre con buen rendimiento para el hemisferio sur** | |
Funcionamiento de temporada activo | No para desactivar la adaptación en función de la estación o Sí para activar la adaptación en función de la estación |
* Si junio es el mes con mayor rendimiento, ajuste el valor en Junio con buen rendimiento.
** Si diciembre es el mes con mayor rendimiento, ajuste el valor en Diciembre con buen rendimiento.
No es posible realizar ningún ajuste si los valores de los rangos de uso de la batería son incorrectos.
Si todos los rangos de uso de la batería juntos superan el 100 %, no se pueden ajustar los parámetros de uso de la batería.
