Panel de control con señales de los leds

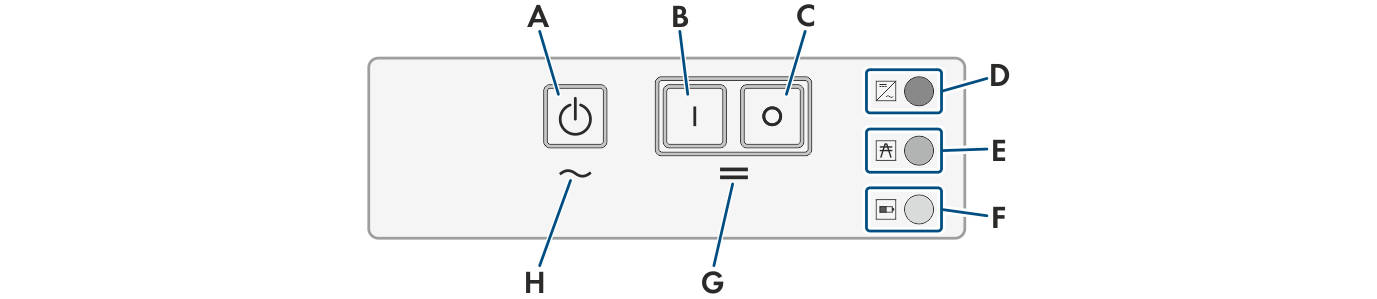

Estructura del panel de control
Posición | Símbolo | Denominación | Señal de LED | Explicación |
|---|---|---|---|---|
A |
| Tecla de arranque y parada | − | Presionando la tecla de arranque y parada se inicia o detiene el sistema. |
B |
| Tecla de encendido | − | Presionando la tecla de encendido, conecta el Sunny Island. Tras conectarlo, el Sunny Island está en modo de espera. |
C |
| Tecla de apagado | − | Presionando la tecla de apagado, desconecta el Sunny Island. |
D |
| LED de inversor | Apagado | El Sunny Island está desconectado. |
Encendido con luz verde | El Sunny Island está en funcionamiento. | |||
Encendido con luz naranja | El Sunny Island está en standby o en el modo de ahorro de energía. | |||
Encendido con luz roja | El Sunny Island se ha desconectado debido a un error. | |||
Intermitente | El Sunny Island no está configurado. | |||
E |
| Led de la red | Apagado | No hay ninguna tensión del generador o de la red pública. |
Encendido con luz verde | El generador o la red pública están conectados. | |||
Encendido con luz naranja | El Sunny Island sincroniza la red aislada con el generador o con la red pública. | |||
Encendido con luz roja | Error en la conexión del generador o de la red pública. | |||
F |
| Led de la batería | Encendido con luz verde | El estado de carga es superior al 50%. |
Encendido con luz naranja | El estado de carga se sitúa entre el 50% y el 20%. | |||
Encendido con luz roja | El estado de carga es inferior al 20%. | |||
G |
| Standby | − | Área de las teclas de encendido y apagado |
H |
| Funcionamiento CA | − | Área de la tecla para el arranque y la parada del funcionamiento |
