Lastabwurfschütze anschließen
Fachkraft
Der Lastabwurf verhindert die Batterietiefentladung und steuert die Stromabgabe an Verbraucher. Der Lastabwurf bietet Ihnen die Möglichkeit gezielt Verbraucher vom System zu trennen.
Ein Lastabwurf ist notwendig, wenn ein Inselnetzsystem ausschließlich mit PV-Energie oder Windenergie versorgt wird.
Der Sunny Island steuert bis zu 2 Lastabwurfschütze in Abhängigkeit vom Ladezustand der Batterie an. Sie können 2 Arten von Lastabwurf installieren:
-
1-stufiger Lastabwurf
Wenn die Grenze des Ladezustandes der Batterie erreicht wird, trennt 1 Lastabwurfschütz alle Verbraucher gleichzeitig. Je nach Konfiguration schließt das Lastabwurfschütz entweder, wenn die Batterie ausreichend geladen wurde oder wenn das Inselnetz auf eine externe Energiequelle geschaltet wurde. -
2-stufiger Lastabwurf
Bei dem 2-stufigen Lastabwurf gibt es 2 Grenzwerte für den Ladezustand der Batterie, um 2 Lastabwurfschütze zu steuern. Wenn der erste Grenzwert für den Ladezustand der Batterie erreicht wurde, trennt das erste Lastabwurfschütz eine Gruppe von Verbrauchern. Wenn der zweite Grenzwert für den Ladezustand der Batterie erreicht wurde, trennt das zweite Lastabwurfschütz die restlichen Verbraucher.
Lastabwurf im Multicluster-System
In der Multicluster Box ist ein 1-stufiger Lastabwurf integriert. Das Lastabwurfschütz wird direkt vom Master des Main Cluster über die Kommunikation mit der Multicluster Box gesteuert. Wenn Sie ein zusätzliches Lastabwurfschütz im Multicluster-System installieren, steuern Sie das zusätzliche Lastabwurfschütz mit einem Multifunktionsrelais im Master des Extension Cluster 1. Zusätzliche Lastabwurfschütze können nicht vom Main Cluster gesteuert werden.
Lastabwurfschütze in einem Cluster
Wenn Sie die Lastabwurfschütze an den Master anschließen, ist im Störungsfall ein eingeschränkter Betrieb möglich. Slaves können im Störungsfall die Lastabwurfschütze weniger zuverlässig steuern. Bei einer Störung wartet der Slave möglicherweise auf eine Quittierung vom Master.

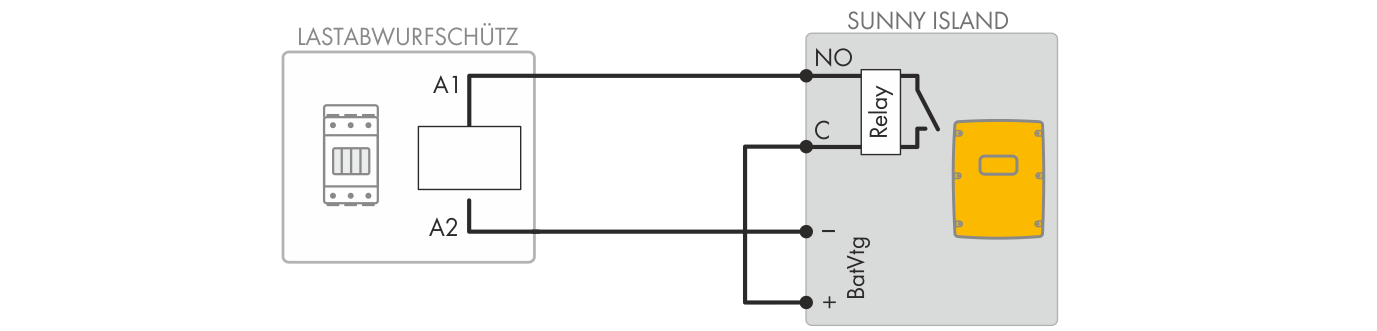

Anschluss des Steuerkabels für einen 1-stufigen Lastabwurf (Beispiel)
Voraussetzungen:
- Die technischen Anforderungen des Multifunktionsrelais müssen erfüllt sein ( > Technische Daten).
Kabelanforderungen:
- Kupferleiter
- Leiterquerschnitt: 0,2 mm² bis 2,5 mm²
Vorgehen:
- Sicherstellen, dass das Lastabwurfschütz ausschließlich Verbraucher vom System trennt. Dadurch stellen Sie sicher, dass die Batterie von den AC-Quellen im System wieder aufgeladen werden kann.
- Da die Werkseinstellung des Sunny Island das Multifunktionsrelais Relay2 für den Lastabwurf vorsieht, beim Anschließen des Lastabwurfs bevorzugt Multifunktionsrelais Relay2 verwenden. Dazu folgende Schritte ausführen:
Ader für den Spulenanschluss A1 des Lastabwurfschützes am Sunny Island an die Anschlussklemme Relay2 NO anschließen ( > Relay 1 und Relay 2 anschließen).
Ader für den Spulenanschluss A2 an die Anschlussklemme BatVtgOut− anschließen ( > BatVtgOut, DigIn, BatTMP und BatCur anschließen).
Die Anschlussklemme BatVtgOut + mit der Anschlussklemme Relay2 C verbinden. Dabei den gleichen Leiterquerschnitt wie im Kabel für das Lastabwurfschütz verwenden.
- Wenn das Multifunktionsrelais Relay2 für den Lastabwurf nicht zur Verfügung steht, beim Anschließen des Lastabwurfs Multifunktionsrelais Relay1verwenden. Dazu folgende Schritte ausführen:
Ader für den Spulenanschluss A1 des Lastabwurfschützes am Sunny Island an die Anschlussklemme Relay1 NO anschließen ( > Relay 1 und Relay 2 anschließen).
Ader für den Spulenanschluss A2 an die Anschlussklemme BatVtgOut− anschließen ( > BatVtgOut, DigIn, BatTMP und BatCur anschließen).
Die Anschlussklemme BatVtgOut + mit der Anschlussklemme Relay1 C verbinden. Dabei den gleichen Leiterquerschnitt wie im Kabel für das Lastabwurfschütz verwenden.
- Die gewählte Konfiguration in die Tabelle der Einstellungen eintragen ( > Funktionen der Multifunktionsrelais einstellen):
- Bei einem 2-stufigen Lastabwurf die Schritte 1 bis 5 wiederholen. Dabei das zweite Lastabwurfschütz an ein unbenutztes Multifunktionsrelais anschließen.
Wert | Erklärung |
---|---|
1-stufiger Lastabwurf | Einstellung für einen 1-stufigen Lastabwurf. Wenn der Sunny Island auf eine externe Energiequelle schaltet, wird der Lastabwurf beendet und die Verbraucher werden von der externen Energiequelle versorgt. Die Batterie wird nur mit der überschüssigen Energie geladen. |
1-stufiger Lastabwurf oder 1. Stufe bei 2-stufigem Lastabwurf | Einstellung für einen 1-stufigen Lastabwurf oder die erste Stufe eines 2-stufigen Lastabwurfs. Der Lastabwurf wird erst beendet, wenn die Batterie ausreichend geladen wurde. |
1. Stufe bei 2-stufigem Lastabwurf | Einstellung für die zweite Stufe eines 2-stufigen Lastabwurfs. Der Lastabwurf wird erst beendet, wenn die Batterie ausreichend geladen wurde. |
Lastabwurf im Multicluster | In einem Multicluster-System Einstellung für einen zusätzlichen, 1-stufigen Lastabwurf. Der Lastabwurf wird erst beendet, wenn die Batterien der Extension Cluster ausreichend geladen wurden. |
