Conexión del cable de control para generadores de arranque automático
Especialista

Los generadores de arranque automático se ponen en funcionamiento y se detienen por medio de un contacto.

Emisor de señales o control del generador en un clúster
Los esclavos controlan el generador con menos fiabilidad que un maestro.
- Preferentemente conecte el control del generador al maestro.
- En un sistema multiclúster, conecte siempre el emisor de señales al maestro del clúster principal.

Conexión del control del generador al Sunny Island
Requisitos:
- Deben cumplirse los requisitos técnicos del relé multifunción ( > Datos técnicos).
Requisitos del cableado:
- Conductor de cobre
- Sección del conductor: de 0,2 mm² a 2,5 mm²
Procedimiento:
- Utilice siempre un tubo de silicona cuando realice las siguientes conexiones ( > Conexión de Relay 1 y Relay 2).

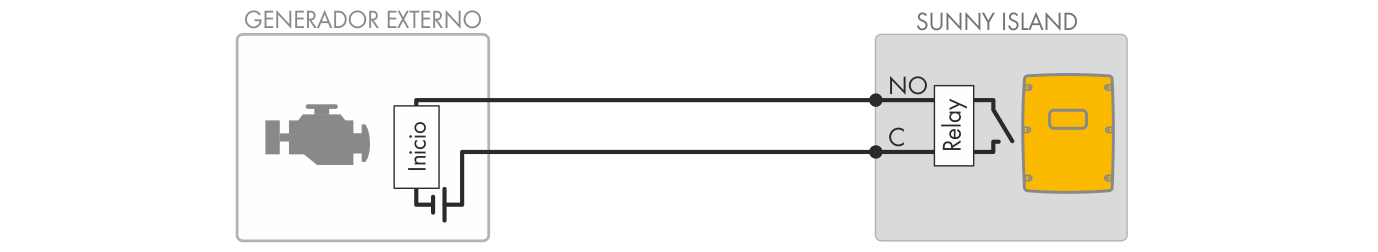

- Puesto que el ajuste de fábrica del Sunny Island prevé el relé multifunción Relay1 para la solicitud del generador, en el Sunny Island conecte el cable de control al relé multifunción Relay1. Utilice para ello las conexiones C y NO.
- Si el relé multifunción Relay1 para la solicitud del generador no está disponible, en el Sunny Island conecte el cable de control al relé multifunción Relay2. Utilice para ello las conexiones C y NO.
- Si, en el caso de que haya más de un Sunny Island en el maestro, no están disponibles los relés multifunción Relay1 y Relay2 para la solicitud del generador, conecte el cable de control a un relé multifunción libre del esclavo 1 o 2.. Utilice para ello las conexiones C y NO.
- Introduzca la configuración Demanda automática de generador en la tabla de los ajustes ( > Configuración de las funciones de los relés multifunción).
ADVERTENCIA
Peligro de muerte por descarga eléctrica debido a la falta de aislamiento
Si el aislamiento es defectuoso, las piezas o cables que supuestamente están libres de tensión pueden estar bajo tensión. Tocar piezas o cables conductores de tensión puede causar la muerte o lesiones graves por descarga eléctrica.
