Conexión del cable de datos para la comunicación interna de los clústeres

Especialista

Los Sunny Island de un clúster se comunican internamente a través de un cable de datos negro.

1424180748

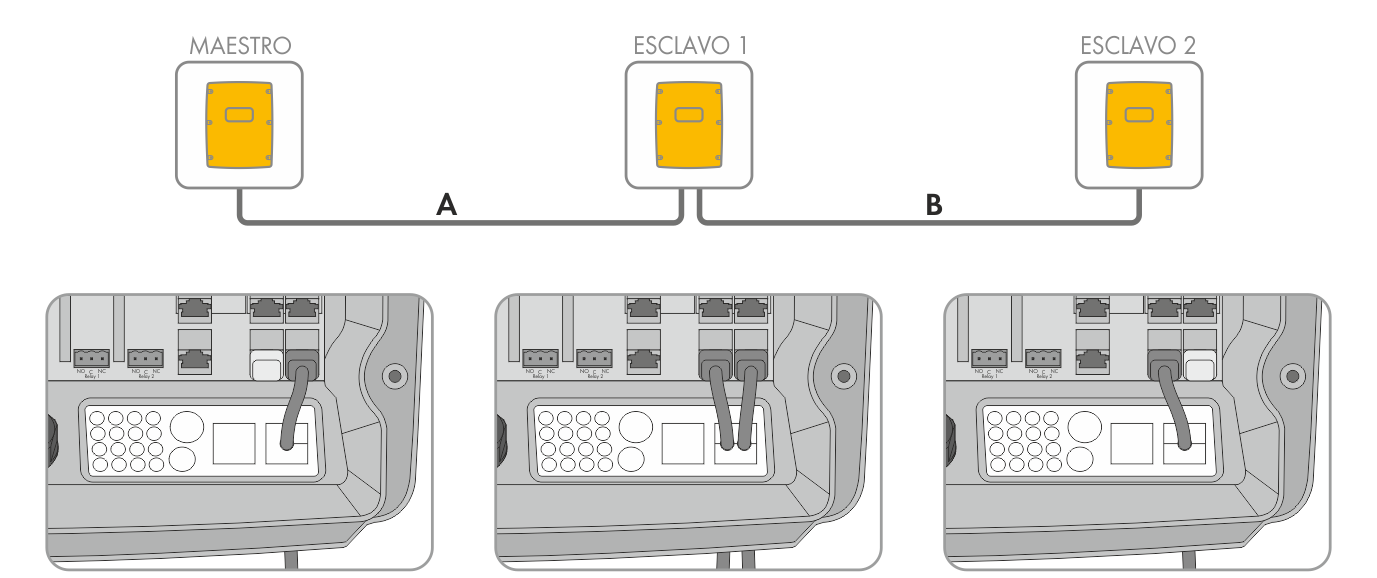

Cableado de la comunicación interna (ejemplo)

Requisitos:

  • La longitud total del bus de comunicación (A+B) debe ser menor que 30 m. Tenga en cuenta que el bus de comunicación puede conectar varios integrantes.
  1. Inserte el cable de datos en un conector hembra ComSync libre del Sunny Island ( > Conexión de los cables de datos).
  2. Asegúrese de que el bus de comunicación acabe en ambos extremos, por ejemplo, con un terminador.
