Conexión del conductor de protección con batería conectada a tierra
Especialista
Si pone a tierra la batería, puede hacer la puesta a tierra con un conductor de protección en el polo positivo o negativo de la batería. SMA Solar Technology AG no recomienda poner a tierra la batería. Si se conecta a tierra la batería, el Sunny Island debe ponerse a tierra adicionalmente en la carcasa. La toma a tierra adicional no sustituye la toma a tierra en las conexiones AC1 y AC2.
Requisito del cable:
- Material: conductor de cobre
- Sección mínima del cable: 10 mm² (o 2 x 4 mm²)
- Sección máxima del cable: 16 mm²
- La sección del conductor de protección debe cumplir las normas y directivas locales vigentes.
- La sección del conductor de protección debe estar dimensionada en función de los requisitos del fusible externo de la batería.
- El conductor de protección de la batería y el conductor de protección del inversor Sunny Island deben tener la misma sección.
Procedimiento:
- Calcule la sección del conductor de protección. Para ello, tenga en cuenta todas las normas y directivas locales vigentes.
- Ponga a tierra la batería en el polo positivo o negativo con la sección del conductor calculada.
- Adicionalmente ponga a tierra el Sunny Island en la carcasa con la sección del conductor calculada:
Pele el conductor de protección.

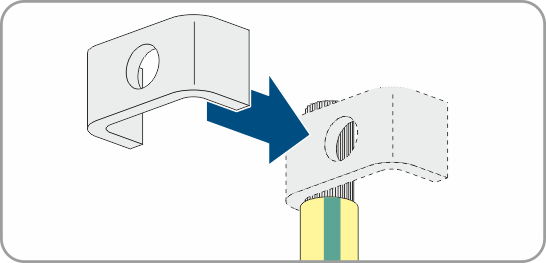

Coloque la abrazadera encima del conductor. Sitúe el conductor a la izquierda.
Fije la abrazadera con el tornillo Allen M6x16 y una arandela de cierre (ancho 5, par de apriete: 4 Nm hasta 5,7 Nm). Los dientes de la arandela de cierre deben apuntar hacia la abrazadera.
